| 品牌 : | 上海文圣 | 型号 : | VST-JXA |
| 加工定制 : | 是 | 适用范围 : | 太阳能光热教学 |
| 特色服务 : | 维修一年 | 电工电器设备名称 : | 太阳能光热教学实验箱 |
VST-JXA太阳能光热教学实验平台
一、系统特点
1.新颖性：以前沿技术为导向，与实验相结合。
2.开放性：开放式设计，用户可以利用装置资源进行二次设计。
3.实用性：采用准实物设计。
二、实验台的组成
1.太阳能系统：太阳能集热器、蓄热水箱、变频水泵
2.控制系统：太阳能控制器
3.采暖系统：地面盘管
4.VST—2A型太阳热水系统性能测试仪
5.配套管件

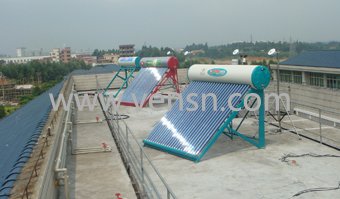

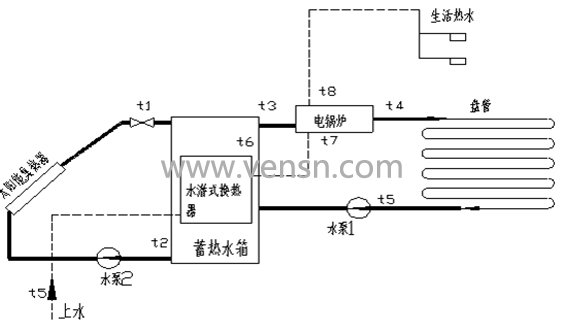

三、实验台系统图
1.太阳能＋地板采暖
2.太阳能＋地板采暖＋生活热水
四、实验台的主要功能
1.掌握太阳能系统的基本原理，使学生理解各个部件的用途。
2.太阳能热水系统、太阳能＋地板采暖系统。
3.分析当地全年不同的室外条件下，利用太阳能制备生活热水、太阳能供暖的可行性和经济性，掌握其基本规律，为进一步地深入研究、应用积累实验数据。
4.对在相同的热负荷条件下，调整太阳能集热器面积、蓄热水箱容积，找出*佳的太阳能地板 采暖太阳能集热器面积、蓄热水箱容积的配比。
5.根据进出口温度不同，分析全年热泵系统的COP，确定太阳能＋水源热泵空调冷热源系统比例。
五、VST-2A型太阳热水系统性能测试仪
(一）产品测试范围
1．家用太阳能热水器
2．太阳能热水工程
(二）产品运行环境
1．环境温度 -40℃～60℃
2．相对湿度 ≤90%
3．适用电源 220V(±10%)，50Hz(±2%),或无电源地区（内配充电电池DC12V）
(三）技术指标及特点
| 太阳 | A.通道数:2通道（总 ）B.测量范围:0～2000W/m2 C.测量精度:小于5% D.显示分辨率:1 W/m2 E.显示内容:瞬时值，小时累计量，日累计量等 |
| 水箱温度 | A.通道数:3路 B.测量范围:-20～150℃ C.测量精度:±0.2℃ D.显示分辨率：0.1℃,不锈钢封装,￠4*40mm,全密封,防腐,放水 |
| 环境温度 | A.通道数:1路 B.测量范围:-40～70℃ C.测量精度:±0.2℃ D.显示分辨率：0.1℃,不锈钢封装,￠4*40mm,全密封,防腐,放水，带防 罩 |
| 进出水流量 | A.通道数:2路 B.测量范围:0.2～1.2(立方米/小时) C.耐水温：0---120度 D.测量精度: ＜0.5% |
| 环境风速 | A.通道数:1路 B.测量范围:0～70米/秒 C.测量精度:±0.3米/秒 |
1.标准RS232接口与管理微机有线连接（增加驱动器通讯距离达200米），实时传送采集数据，并可数据存入微机。
2.外观尺寸：金属外壳350×150×300mm。
3.数据存储容量：4000条数据。
4.数据存储内容：时间（真太阳时间），太阳 （顺时功率，日累计量），温度（环境温度，水温，集热器温度），风速，流量等信息。
5.显示内容：时间（真太阳时间），太阳 （顺时功率，日累计量），温度（环境温度，水温，集热器温度），风速，流量等信息。
8.系统结构：便携式结构，所有检测仪表放入二台箱内，便于检测人员现场测试。
