| 品牌 : | 夏森 | 型号 : | sen-cty80 |
| 应用范围 : | 测量 | 种类 : | 电流互感器 |
| 绕线形式 : | 多层平绕式 | 封装形式 : | 环氧树脂电感 |
| 导磁体性质 : | 铁芯 | 磁芯形状 : | 帽形 |
| 工作频率 : | 低频 | 安装方式 : | 立式非密封 |
| 骨架材料 : | 塑料 | 品质因数Q : | 1 |
| 电感量 : | 无 | 允许误差 : | 0.5% |
| 感抗XL : | 无数据 | 额定电流 : | 5A |
| 分布电容 : | 无数据 | 标称电压 : | 0.66千伏 |
| 小包装数 : | 1 | 订货号 : | 1221324 |
| 物料编号 : | 455454 | 产地 : | 中国 |
| 是否定制 : | 是 |

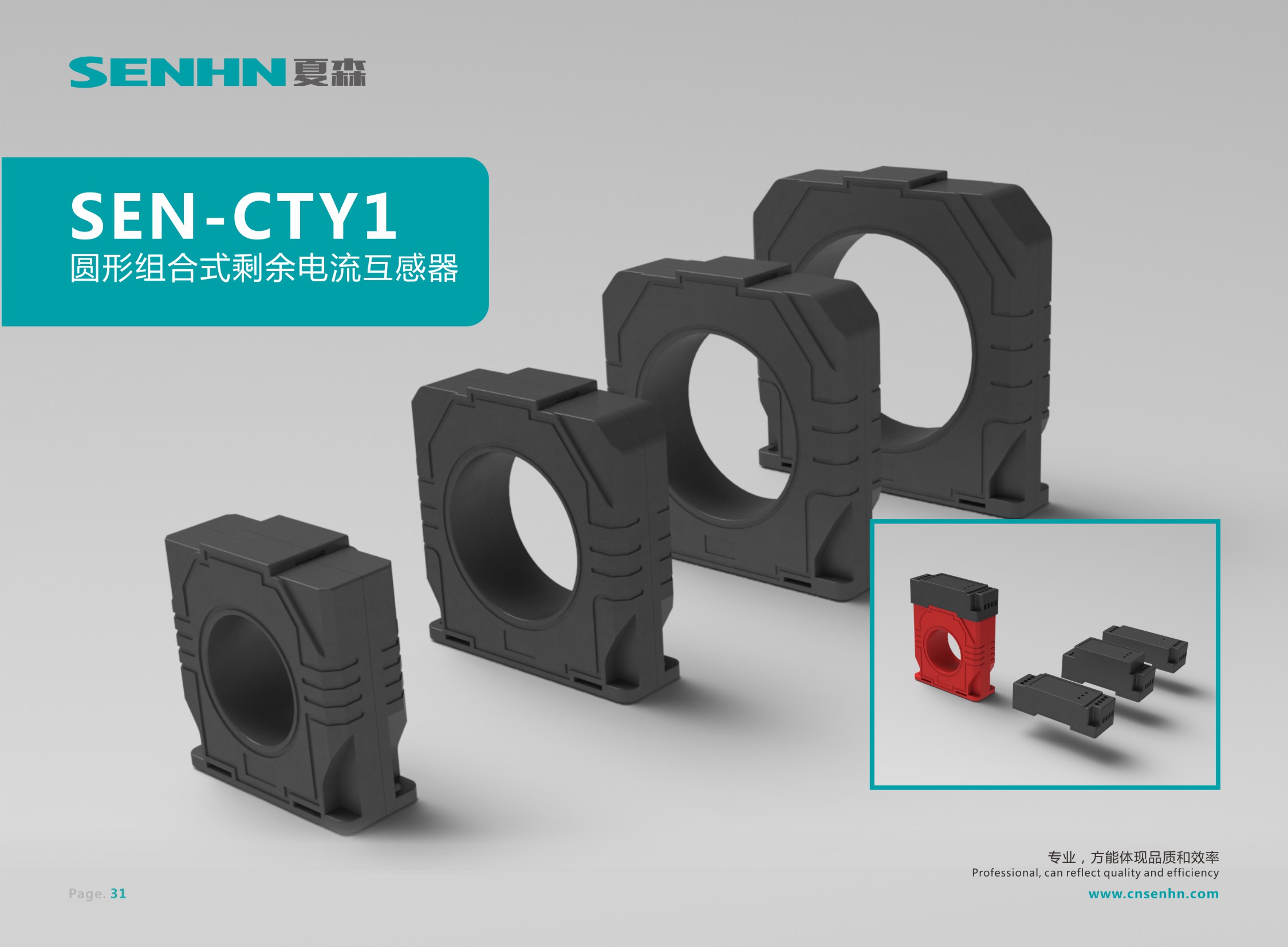

o 系列零序互感器，专为采集零序电流信号而设计。零序电流为mA级，且必须用于穿芯方式，对平衡特性和线性要求较高。
o 本系列产品测量范围宽，额定一次电流范围：100mA5A额定二次电流范围：00.25mA，优异先进的制作工艺流程。保证了其准确度等级，可靠性等技术要求，本系列产品满足GB-14287.2-2005和GB14287.2-2014的要求。
o 产品特点：
o 1、穿芯结构、阻燃性环氧树脂浇注、稳定性好。
o 2、采用高导磁镍钢或纳米晶，线性度好、灵敏度高
o 3、优异的平衡特性、并具有极强的抗电磁场干扰能力
o 应用:
电气火灾监控、防火漏电系统、小电流接地系统、电磁继电保护、微机保护等
性能指标
电气参数 |
| 机械参数 | ||
工作频率 | 50400Hz | 外壳 | ABS，阻燃等级94-V0 | |
额定输出 | 10mA5A | 骨架 | PBT | |
测量范围 | 10In130In | 铁芯 | 镍刚或纳米晶 | |
额定输出 | 01v(A或)00.25mA | 内部结构 | 环保型环氧树脂浇注 | |
比值差 | ±0.1 | 施工方案 | 螺丝固定 | |
想为差 | ±10分 | 工作温度 | -25 +75 | |
介质强度 | 2.5KV/1mA/1min | 环境湿度 | 85 | |
绝缘电阻 | DC500V/1000MΩ /min |
| 接线方式 | 端子型/屏蔽绞线1.5米 |
