| 加工定制 : | 是 | 类别 : | 行星减速机 |
| 齿轮类型 : | 斜齿轮减速机 | 安装形式 : | 卧式 |
| 布局形式 : | 同轴式 | 齿面硬度 : | 硬齿面 |
| 用途 : | 减速机 | 品牌 : | GWD |
| 型号 : | ZPN系列 | 输入转速 : | 4000r/min |
| 额定功率 : | 10W-900W | 输出转速范围 : | 7.6-1080r/min |
| 许用扭矩 : | / | 使用范围 : | 太阳能光伏设备、医疗设备、物流设备 |
| 级数 : | 单级 | 减速比 : | 3.65-393K |

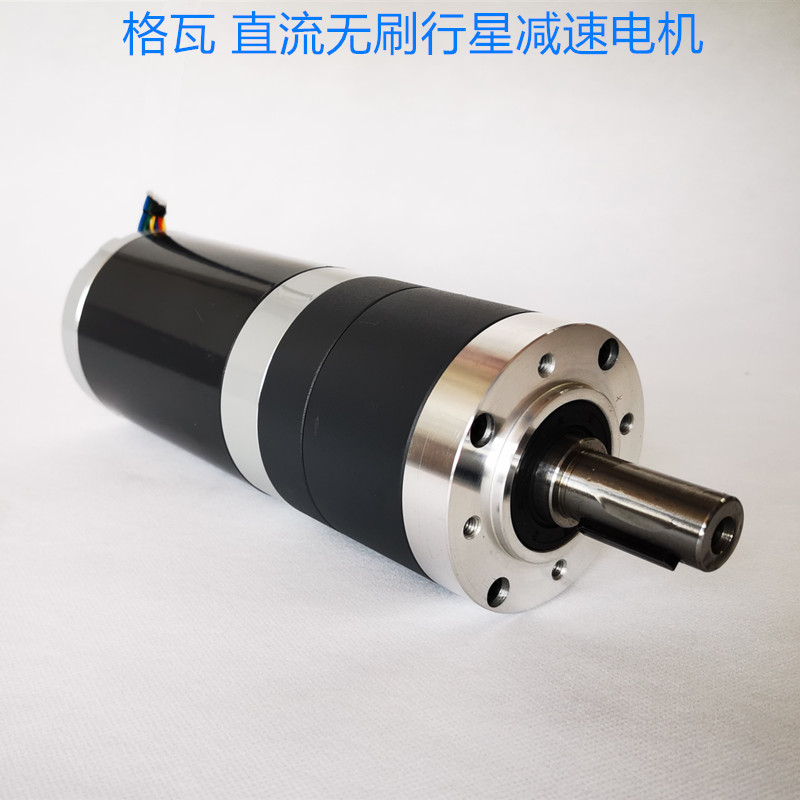

ZPN传动行星减速电机
ZPN系列特点：
1、采用双支撑结构输出轴，使齿轮箱承载扭矩大大提高。
太阳轮与行星架采用花键联接方式，极大增强了内部齿轮箱的承载就近，提高整机的使用寿命
2、与电机联接的输入级采用斜齿，在高转速下，使齿轮箱的传动更加平稳，噪音更低，齿轮箱内齿轮部分采用分段式结构，使齿轮箱的速比范围更广泛，整机设计更灵活，齿轮箱与电机联接采用止口定位，轴向锁紧螺丝，使整机配合更精密，噪音更低。
3、行星轮内孔采用滚针保持架，用滚动摩擦替代滑动摩擦，使齿轮箱的寿命更长。
输出轴双支撑结构，一级斜齿轮方案，行星轮内孔磨削工艺使内孔圆度小于0.003mm，且变滑动为滚动运动模式，齿面硬度HRC60度精刮，此一系列工艺的采用，严格保证了行星减速机的静音平稳运行，使得寿命达到10000h 以上。
直流电机：DPN 有刷直流电机，BLDPN 无刷直流电机
电压：DC 12V,24V，48V
电机直径范围：32，42，52，62，72，82，105，120
电机功率：10W,15W,25W,30W,40W,60W,90W,120W,150W,180W,200W,300W,400W,550W,600W,750W,900W
电机额定转速3000rpm

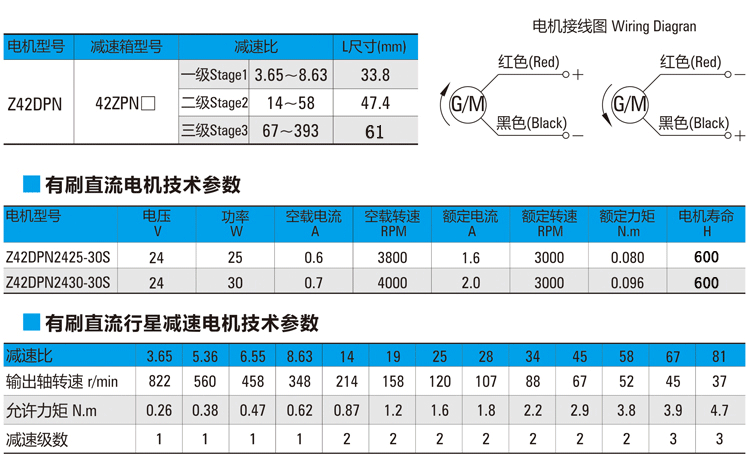

减速机速比：一级3.6--8.63二级14--58三级67--393，大速比需要与销售人员确认

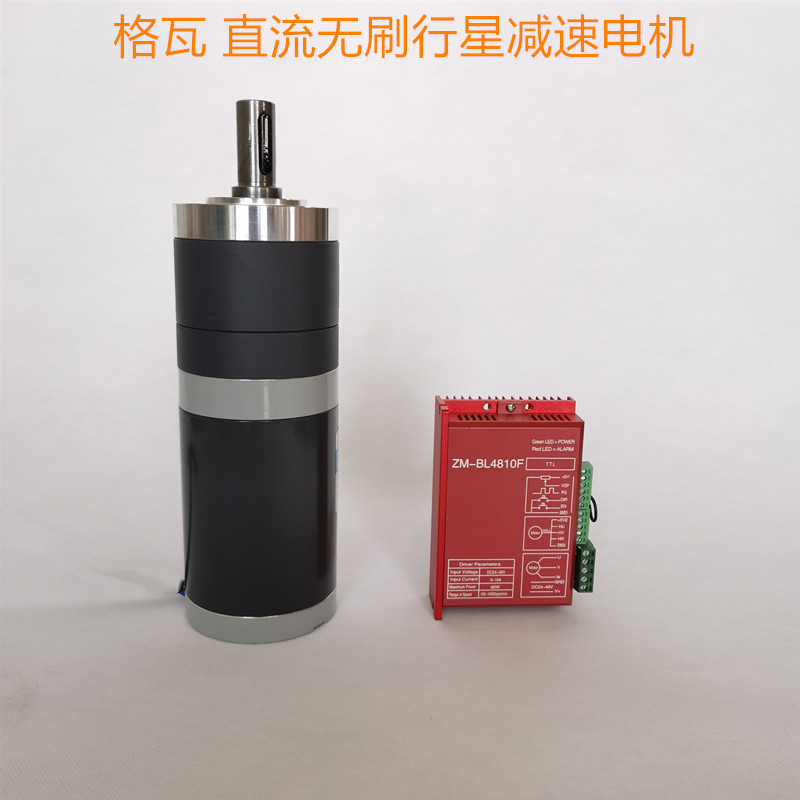

无刷直流电机匹配直流无刷驱动器实现自动控制。
