| 品牌 : | GH/工恒 | 型号 : | DLMD |
| 连接形式 : | 法兰 | 主体材料 : | 铸铁 |
| 公称通径 : | 220×200～1000×1000 | 适用介质 : | 弱酸碱介质 |
| 密封形式 : | 软密封型 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 换向 |
| 驱动方式 : | 电动 | 零部件及配件 : | 阀体 |
| 用途 : | 放料 | 压力环境 : | 0.1 |
| 工作温度 : | 高温 | 类型(通道位置) : | 直动式 |
DLMD电动螺旋闸门/电动煤闸门/电动螺旋闸门是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备，广泛应用于矿山、粮食等行业控制流量变化或迅速切断（特料直径≤50mm）
产品外形结构尺寸
| 类别 | A×A | B×B | C×C | L | H | D0 | n-d |
| 单向 | 220×200 | 256×256 | 296×296 | 100 | 820 | 300 | 8-φ12 |
| 250×250 | 306×306 | 346×346 | 100 | 930 | 340 | 8-φ14 | |
| 300×300 | 356×356 | 396×396 | 100 | 1050 | 380 | 8-φ14 | |
| 400×400 | 456×456 | 496×496 | 100 | 1140 | 445 | 12-φ14 | |
| 450×450 | 510×510 | 556×556 | 120 | 1450 | 530 | 12-φ18 | |
| 500×500 | 560×560 | 606×606 | 120 | 1610 | 580 | 16-φ18 | |
| 双向 | 600×600 | 660×660 | 706×706 | 120 | 1830 | 450 | 16-φ18 |
| 700×700 | 770×770 | 820×820 | 140 | 2130 | 450 | 20-φ18 | |
| 800×800 | 870×870 | 920×920 | 140 | 2440 | 450 | 20-φ18 | |
| 900×900 | 974×974 | 1030×1030 | 160 | 2660 | 450 | 24-φ23 | |
| 1000×1000 | 1074×1074 | 1130×113 | 160 | 2870 | 450 | 24-φ23 | |
| 说明 | LMD-单向 LMD one-way | Ⅰ-手轮 I hand wheel | 链条节数M=0.105×-113（×是丝杆中心离地面高度）距地面小于1.7米用于手轮大于1.7米用链轮 | ||||
| LMD-双向 LMD two-way | Ⅱ-链条 II chain | ||||||
注：可来图来样定作非标的螺旋闸门

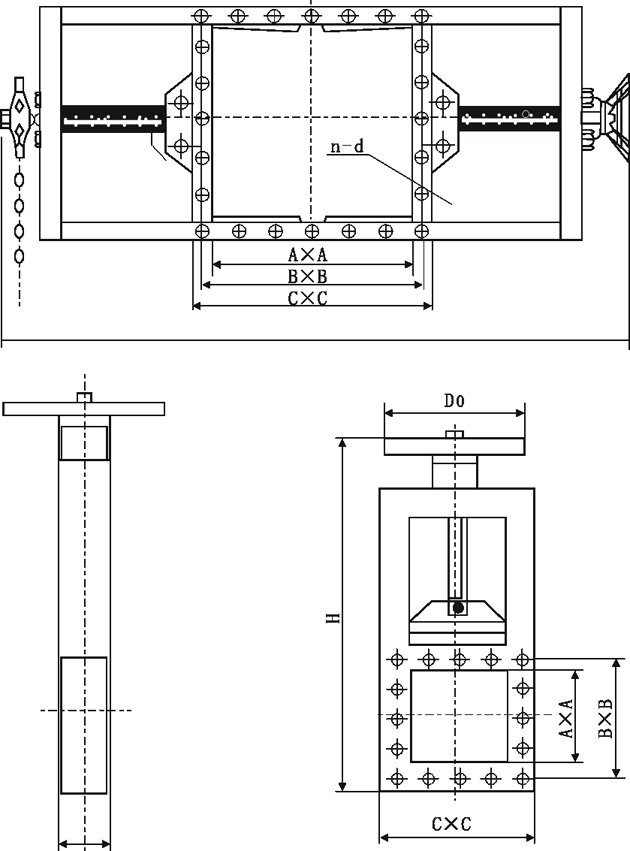

产品外形结构尺寸图
闸门在安装时应注意事项
1、闸门安装时应采用整体就位安装，禁止闸框、闸板分体安装，防止闸框变形。
2、在闸门安装前，首先检查各连接部位的螺栓是否因运输装卸中造成的松动，如有松动应加以紧固。
3、闸门出厂前，为了使闸板、闸框贴合的更紧，安装后减少间隙，2米以上的闸门在上下横框上安装了压板卡铁，立框的斜铁上增加了顶丝。注意在间隙调整后将卡铁和斜铁上的顶丝拆除，以使闸门启闭。
4、检查主立框与横框连结上的止水面是否有错位，如有错位则松动连接螺栓将止水面调整在同一平面内。
5、在浇筑混凝土时，流进闸板、闸框、斜铁、挡板间隙中的灰浆应清除，防止灰浆凝固影响启闭。
6、二期浇筑前将闸门整体吊装就位后找好前后、左右的正确位置，然后调整螺栓与工程配钢筋焊牢固。同时闸门的分类有很多，不仅有铸铁闸门还有钢闸门、镶铜闸门等等，并且以上的信息同样适用于其他类别的闸门！
