| 品牌 : | 恒国电力 | 型号 : | HGN-55KW/T-384V |
| 类型 : | 太阳能逆变器 | 产品认证 : | CE |
| 电路拓扑结构 : | 全桥式 | 输出电压波形 : | 正弦波 |
| 输入电压范围 : | DC384 | 输出电压 : | AC380 |
| 输出功率 : | 55000 | 逆变效率 : | 90 |
| 电压调整率 : | 99 | 负载调整率 : | 99 |
| 物料编号 : | 62301 | 加工定制 : | 是 |
| 额定容量 : | 55KW | 输出频率 : | 50 |
| 外形尺寸 : | 800*600*1860 | 输出功率 : | 55000 |
| 持续输出功率 : | 55000 | 规格 : | 柜体 |

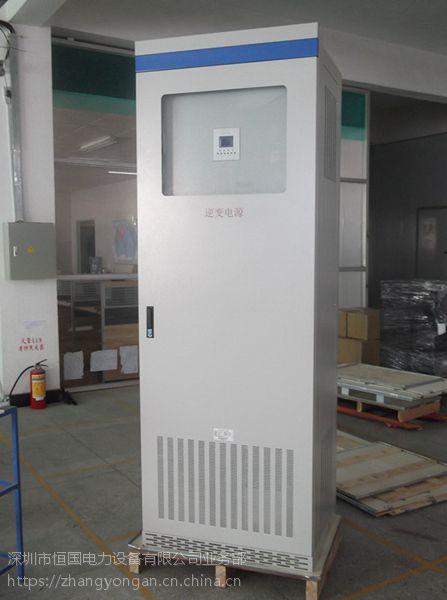

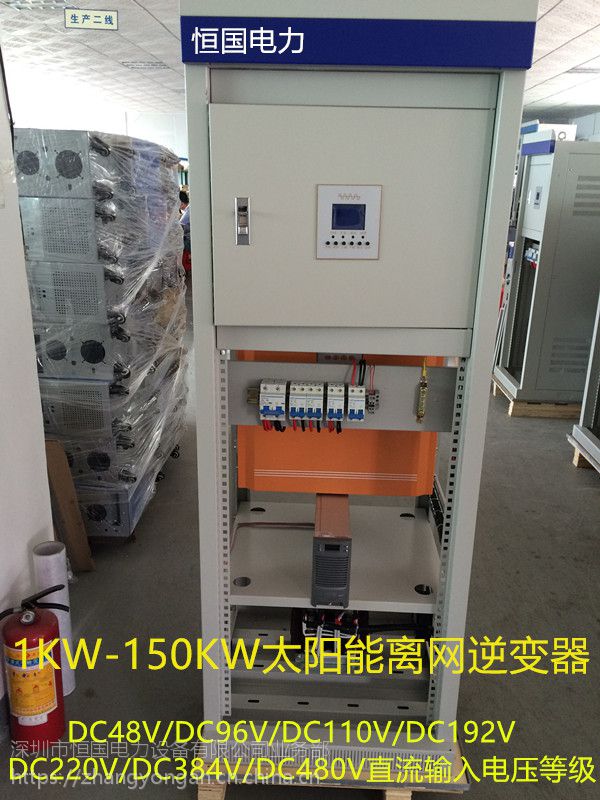

电力专用55KW太阳能逆变器，55KW电力逆变器，工频离网逆变器，55KW/DC384V大功率工频电力逆变器；
工作原理
<1>当市电正常时,交流市电先经过整流模块整流成直流电、滤波后,一路经过智能充电板对电池进行充电(配套直流屏的无需充电),另一路经逆变器逆变成纯正的交流电,供后端负载供电;
<2>当市电异常或断电时,逆变电源立即转换成,由电池(或直流屏)的直流电能经过逆变器逆变成纯正的交流电,供后端负载供电;此种转换过程时间为0,确保不间断供电;当市电恢复正常时,逆变电源又自动转换到由市电供电方式;
<3>当逆变电源固障或内部线路固障时,由静态转换开关,切换到自动旁路,由电网市电经过旁路稳压板后,由旁路市电直接供电;此种转换时间极短,一般小于4ms,确保设备的不间断供电;当主电路恢复正常后,设备会自动转换到主电路供电;
4.主要技术指标:
型号 | HGN-1KVA | HGN-2KVA | HGN-3KVA | HGN-6KVA | HGN-10KVA | HGN-15KVA | HGN-60KVA | |
输入 | 交流电压 | 380V±20%(或定制其他电压范围) | ||||||
直流电压 | 220V(或定制其他电压) | |||||||
频率 | 50Hz+/- 5 Hz | |||||||
输出 | 容量 | 1KVA | 2KVA | 3KVA | 6KVA | 10KVA | 15KVA | 60KVA |
输出电压 | 380VAC (±2%) | |||||||
频率 | 50Hz（无市电时） | |||||||
频率稳定度 | ±0.5% 无市电时 | |||||||
瞬时响应 | ± 3% 空载到满载 5周内 | |||||||
波形 | 正弦波 谐波总失真率<3% 在 0-100% 线性负载 | |||||||
过载能力 | 120% | |||||||
功率因率 | 0.8 lag | |||||||
波峰因数 | 3:1(指输出电流波形之波峰值 / 有效值) | |||||||
效率 | >88% | |||||||
逆变器 | 20KHz SPWM模式 | |||||||
转换时间 | 市电与逆变转换为0S;逆变与旁路转换为≤5ms | |||||||
保护 | 电池低压 | 190VDC±2，自动关机。216V±2自动启动(也可定制其他电压范围) | ||||||
过载 | 120% 超过 20 秒转由市电旁路输出 | |||||||
故障 | 故障或内部过热，转旁路工作,报警 | |||||||
电磁抗扰/兼容 | EN50091-2 Approved (选配滤波器) | |||||||
显示 | LED显示 | 市电指示灯(绿色),逆变指示灯(红色),输出指示灯(绿色)，， 故障指示灯(黄色), | ||||||
外观 | 净重（kg） | 详细见出厂说明 | ||||||
工作环境 | 工作温度 | -30-50 ℃ | ||||||
相对湿度 | 20-95% 不冷凝 | |||||||
噪音 | <50dB OR 1 meter 正面 | |||||||
荐储环境 | 温度 | -20℃-85℃ | ||||||
相对湿度 | 30-90% 不冷凝 | |||||||
大气压 | 86Kpa-106Kpa | |||||||
