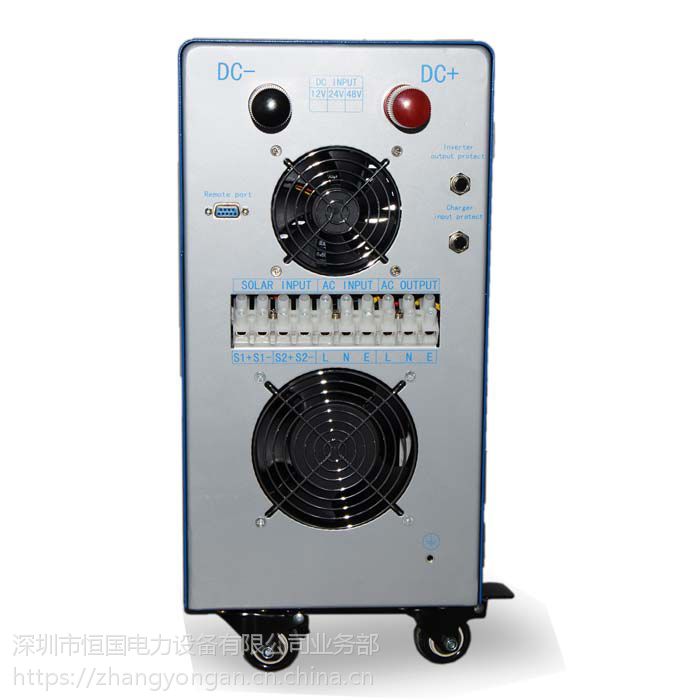

| 品牌 : | 恒国电力 | 型号 : | HG-INVG1-4048 |
| 类型 : | 太阳能逆变器 | 产品认证 : | CE |
| 电路拓扑结构 : | 全桥式 | 输出电压波形 : | 正弦波 |
| 输入电压范围 : | DC48 | 输出电压 : | AC220 |
| 输出功率 : | 4000 | 逆变效率 : | 92 |
| 电压调整率 : | 3 | 负载调整率 : | 2 |
| 物料编号 : | 215820 | 加工定制 : | 否 |
| 额定容量 : | 4KW | 输出频率 : | 50 |
| 外形尺寸 : | 440*218*400 | 输出功率 : | 4000 |
| 持续输出功率 : | 4000 | 规格 : | 立式 |
哪家工频逆变器？选择逆变器来恒国电力！
请严格依照以下说明使用或安装：
1、安装逆控一体机时要专业人员操作或当地经销商协助完成。
2、确认输入直流电压范围是否符合要求即+15% ，电源极性是否正确。确认太阳能板总功率是否在额定PV功率范围之内。
3、确认负载设备电压等级，功率应不大于逆变电源额定输出功率。
4、勿将液体流入逆变电源内部，或用湿布擦机器外壳。机器运行时人体不能直接接触逆变电源输入输出端子，尤其是湿手，否则造成触电伤害。
5、正常运行的逆变电源如需变动其工作环境，不可自行改变其连线，应由专业人员或经销商确认操作。
6、逆变电源运行环境应在通风良好、温度范围-20至45度环境使用，应远离明火源以及日光直射的位置。不能在结露，灰尘环境下运行。在使用过程中有一定的发热量属正常现象、但要保持安装环境的通风散热、干净清洁，特别不能阻塞通风孔。
7、未成年人不得使用本产品。
8、确认逆变电源地线可靠连接，火线和零线不能接反，线径应符合安全使用条件，连接线尽可能缩短。
9、请不要自行打开逆变电源机箱，否则我方将不承担保修事宜。
10、请保存好本说明书，作为日后参阅。
注意:
A、未经许可本产品不可以用于维持生命的设备。
B、本逆变电源不适宜用于超高精密电子设备，需先经专业技术人员确认方可投入运行。
C、如果用于计算机负载，计算机的内置电源应选用品牌电源。
产品原理说明(交流主供/直流主供,可以在面板自行选择)
A、交流主供（市电优先模式）
步骤1：当有市电时，市电旁路直接输出，并且同时为蓄电池充电；
步骤2：当市电突然停电或异常，在5ms内系统自动切换至逆变供电，确保负载持续工作；
步骤3：当市电恢复后，系统自动切换至市电供电，同时为蓄电池充电；
说明：光伏板在发电情况下,就给电池充电，直至电池充满；
B、直流主供（逆变优先模式）（以12V电池模式举例如下,其他电压等级对应翻倍）
主用于光伏给电池充电，市电为互补充电，市电当备用电源。
步骤1：当有市电OK时，只要电池电压高于11V，逆变电源将逆变输出；
（此功能主要实现光伏发电优先）
步骤2：当电池放电至11V，逆变电源将自动切换至市电旁路输出，同时市电给电池辅助充电；
（电池欠压了说明光伏发电量不够使用，此功能主要实现市电互补充电、保证用电设备持续使用和延长电池使用寿命，不要市电充电，可以在面板取消）。
步骤3：当光伏板或市电通过逆变电源给电池充电至13.5V（或转恒压模式，或转浮充模式）时，逆变电源将自动切换至逆变模式输出（此功能主要实现光伏发电优先）。
步骤4：当市电故障、光伏发电又不够时，并且电池电压低于10V，逆变器将关闭输出。
如果此时市电转为正常，逆变电源将自动开机实现旁路输出同时给电池充电。
如果市电还不正常，光伏给电池充电至12V时，逆变器将自动开机、逆变模式输出。
3、市电大功率智能充电功能说明：
1）可以给不同种类的电瓶充电，具体请查看产品参数：（说明书第五条）
2）充电方式为三阶段式智能充电：
段I：用恒定电流快速充电，以尽快激活电池、提升备用电力。（恒流充电）
段II：转为恒定电压渐渐将电池充满电，给充分时间电池吸收能量，保护电池电极延长寿命、同时避免电池过充。（恒压充电）
段III：当侦测到电池充满时，会转用浮充电压以维持电池长久在满电量状态，并且自动检测电池电量，充电完成自动停止工作节省电力。（浮充）
4、节能模式（节电模式侦测时间5S）：当开关在节能模式下，空耗为1W～6W之间，只有芯片在工作，逆变电源在节能状态下进行自动循环检测，当连接的负载大于30W后，系统会在5S内自动开机进入正常工作模式，为负载供电；当卸载（负载小于30W）后，5S内自动进入节能状态；此功能大大减少了系统不必要的电量浪费，可能的减小空耗。
