| 产品特性 : | 阻感容 | 是否进口 : | 否 |
| 产地 : | 河北石家庄 | 加工定制 : | 是 |
| 类型 : | 可变电阻箱 | 品牌 : | KX |
| 型号 : | AC380-1500KVA-RLC | 测量范围 : | 0.001-1500KVA |
| 准确度等级 : | 0.5级 | 外形尺寸 : | 定制 |
| 适用范围 : | 新能源电站 | 规格 : | 交流负载柜 |
2 功能与参数
2.1 技术参数
系统参数 | |
额定电压 | 交流三相四线线电压AC380V 相电压AC220V |
额定频率 | 50Hz |
负载额定功率 | 阻性：512.97kW 感性：512.97kvar 容性：512.97kvar |
负载分档 | 阻性负载：每一相独立控制，基础档位为：0.01、0.02、0.03、0.03、0.1、0.2、0.3、0.3、1、2、2、5、10、10、20、20、50、50kW，（每一相共有170.99kW，三相共有512.97kW），合计：512.97kW； 感性负载：每一相独立控制，基础档位为：0.01、0.02、0.03、0.03、0.1、0.2、0.3、0.3、1、2、2、5、10、10、20、20、50、50kvar，（每一相共有170.99 kvar，三相共有512.97 kvar），合计：512.97kvar； 容性负载：每一相独立控制，基础档位为：0.01、0.02、0.03、0.03、0.1、0.2、0.3、0.3、1、2、2、5、10、10、20、20、50、50kvar，（每一相共有170.99 kvar，三相共有512.97 kvar），合计：512.97kvar； 阻性、感性、容性部分均可自由组合，步进幅度阻性 0.01kW，感性：0.01kvar，容性：0.01kvar。 |
负载精度 | 电阻：冷态±3%, 热态±1.5%，综合±3% 电容：冷态±3%, 热态±0.1%，综合±3% 电感：冷态±3%, 热态±0.1%，综合±3% |
相电压测量 | 电压测量精度为±0.2%、电压分辨率为0.1V |
电流测量 | 电流测量精度为±0.2%、电流分辨率为0.1A |
有功功率测量 | 功率测量精度为±0.5%、功率分辨率为0.01kW； |
无功功率测量 | 功率测量精度为±0.5%、功率分辨率为0.01kvar； |
控制电源 | 外接交流三相四线AC380V/50Hz |
接线方式 | 三相四线制星型接法，分别有A、B、C、N 四个接线口； |
工作电源 | 接线排 |
通讯接口 | RS485/RS232 |
扩容并机接口 | 预留 |
绝缘等级 | F级 |
工作方式 | 连续工作 |
冷却方式 | 强制风冷，前进风，后出风 |
机箱构造 | 吊装，机箱顶部有承重吊环 |
运输 | 叉车或吊装 |
机箱颜色 | 灰色（RAL7035） |
阻性负载 机箱尺寸 | 约2440mm×1400mm×1680mm（长×宽×高，不含脚轮） |
阻性负载 重量 | 约1000kg |
感性负载 机箱尺寸 | 约2440mm×1400mm×1680mm（长×宽×高，不含脚轮） |
感性负载 重量 | 约2200kg |
容性负载 机箱尺寸 | 约1540mm×1250mm×1680mm（长×宽×高，不含脚轮） |
容性负载 重量 | 约800kg |
工作环境参数 | |
工作温度 | -15℃～+50℃ |
相对湿度 | ≤95% |
海拔高度 | ≤2500米 |
大气压力 | 86～106kPa |
2.2 测试功能
（1）带载测试：可加载额定值以内的相应功率，测试电源的带载能力。

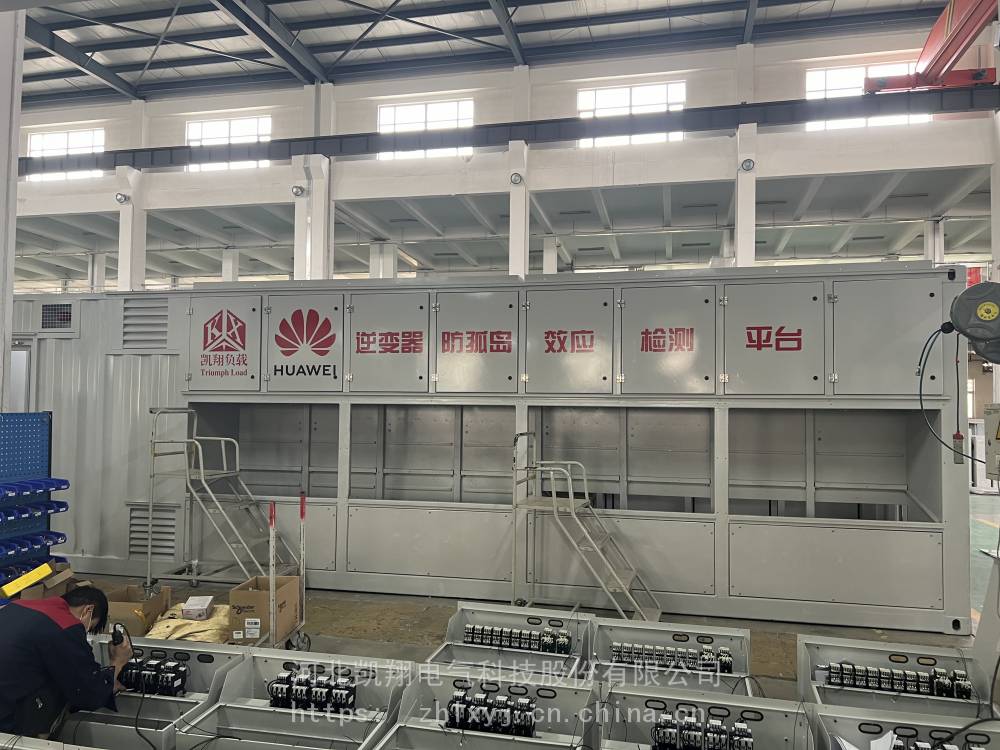

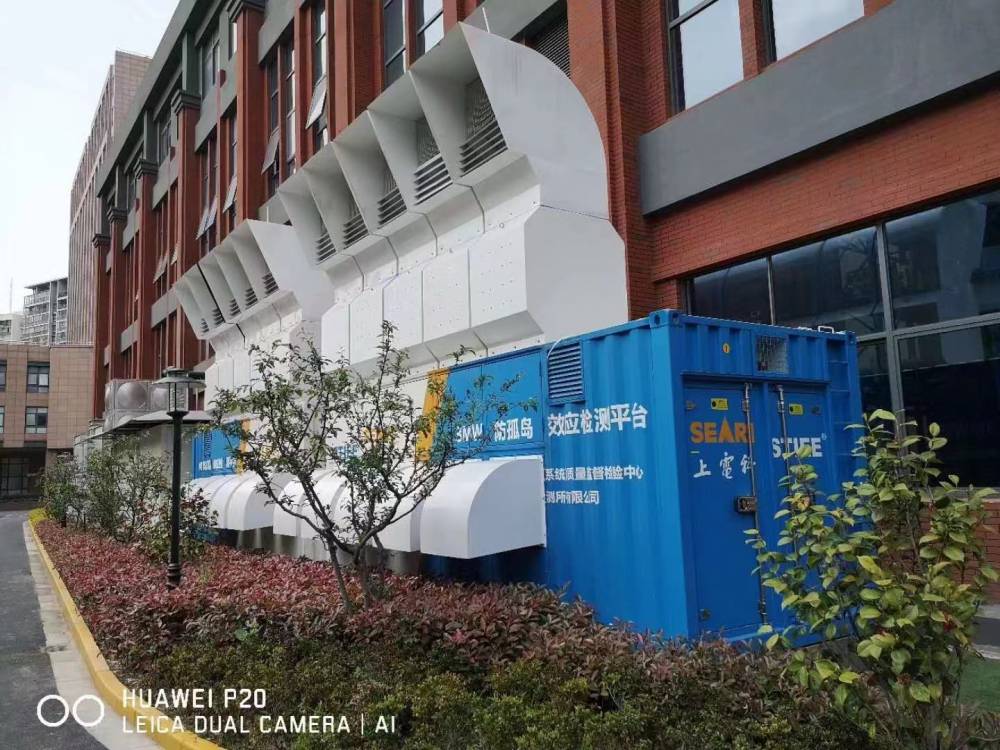

（2）防孤岛测试：可加载阻性负载、感性负载、容性负载，进行不同比例的匹配调制出谐振频率，通过加载负载功率的大小实现谐振深度和QF值的调节。
（3）不平衡测试：通过对三相负载分相加不同的负载功率进行不平衡负荷测试。
（4） 阻性负载、感性负载、容性负载都可以调节， 小步进幅度不大于10W（var），且三相独立控制。
（5）自动测控功能：设备软件可按照标准要求的测试步骤，并可远程调节控制，实现自动测量、自动加载。
（6）设备可与可编程直流电源、可编程交流电源（模拟电网）、电网、示波器、功率分析仪等设备组成实验或测试平台。
（7）控制方式选择：智能方式控制负载。
（8）智能控制：通过电脑上的数据管理软件控制负载，实现所有测试功能，并对测试数据进行显示、记录和管理，并支持打印。
