焊带剥离试验机 电池片焊带拉力试验机 焊带剥离力强度试验机单工位焊带电池片剥离力简介：
电池片拉力试验机是我司近年来研发专用于光伏行业硅料、硅片、电池片、电池组件等产品的剥离力，抗拉强度，弯曲强度压缩强度、弹性模量、断裂延伸率、屈服强度等参数。

单工位焊带电池片剥离力优势：

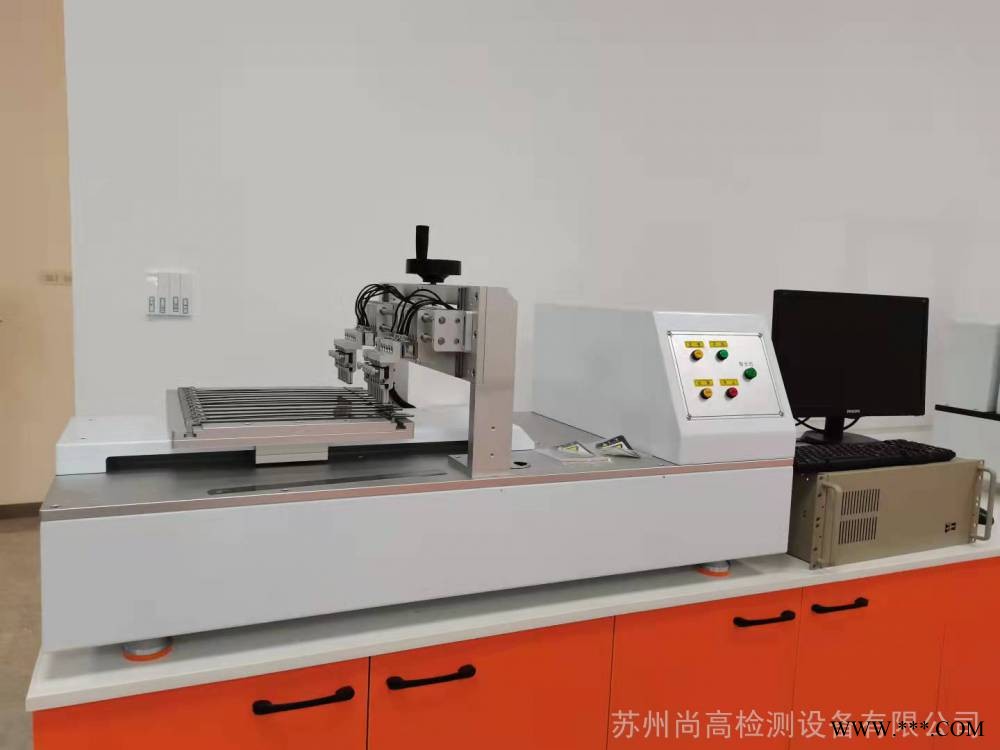

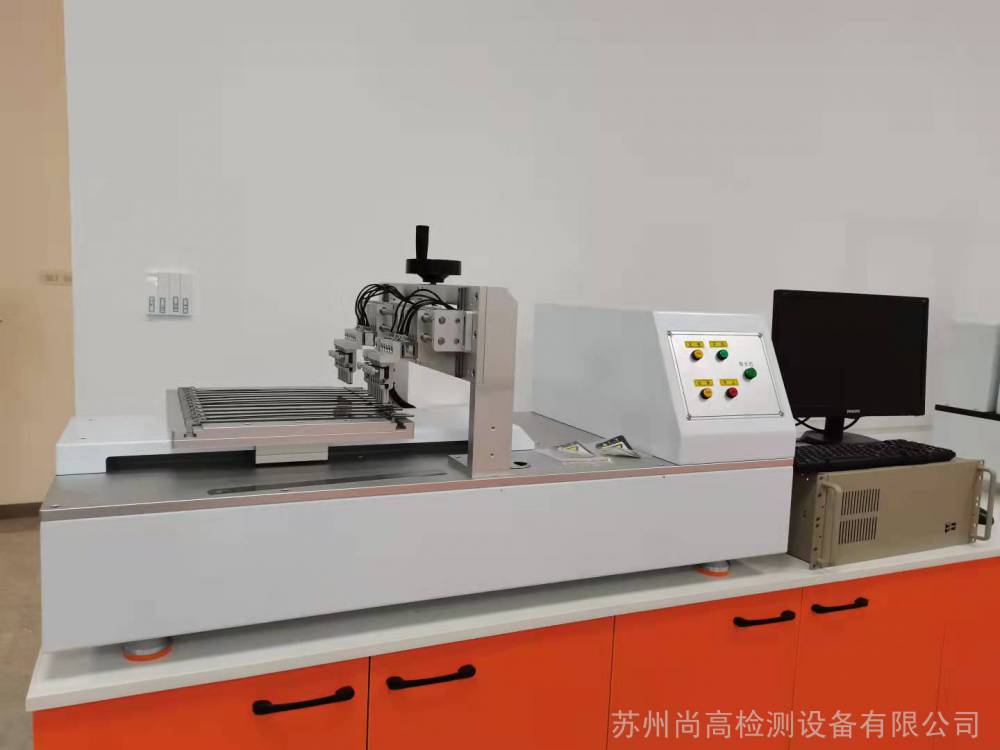

电池片剥离试验机具有宽广准确的加载速度和测力范围，对载荷、变形、位移的测量和控制有较高的精度和灵敏度。电池片剥离试验机采用了独特卧式设计，具有结构紧凑、功能齐全、操作方便的特点。

1、产品应用：本产品适用于焊带、电线、电缆、线束PIN针测试。执行标准YD/T 1539-2006。

2. 原理说明：系统采用PC控制，软件基于Windows平台开发，控制伺服电机驱动滚珠丝杠，使升降机构做左右重复推拉动作，同时，单路或多路（1-12路）测力传感器实时反馈电压变化，并经过A/D转换和专业软件的处理，绘制力和位移的关系曲线，保存相关数据，做到测试后数据可追溯查询。

焊带剥离试验机 电池片焊带拉力试验机 焊带剥离力强度试验机

3、产品特点
3.1 PC控制，软件基于Windows平台开发，易操作，可根据用户需求扩展
3.2测试参数可保存为测试配置文件，下次重复测试可直接导入测试配置文件，不必重新设置
3.3 用户自定义功能（个性化）测试，通过菜单设定或脚本语言实现，即用户可自编程控制测试流程
3.4  测试数据自动保存，用户可随时查阅和分析历史数据
3.5  测试过程中位移与力的曲线实时显示，并产生分析结果
3.6  力量单位可选择，kg、N、lbs
3.7   软压接触面为硅胶压头，完全可以模仿人体弹性，支撑面为弹力牛仔布
3.8   支撑面夹具可根据需要更换硬压夹具，实现硬压测试
3.9   主要元器件均选用日系或德系进口品牌
3.10  支持12路力量实时监控自动判定断裂停机，或手动停机
3.11  12路曲线图实时绘制，可做重叠分析

4、主要功能
4.1 拉力测试、压力测试、拉压寿命测试等
4.2 压力和位移速度可设定
4.3 传感器过载保护功能
4.4 功能模式选择功能（拉压力和位置模式可选择）
4.5可随意勾选需要监控的传感器通道或所有通道监控
4.6 可选多段位移求力、力求位移、力与位移计算
5、技术参数
5.1 相关标准：产品符合YD/T 1539-2006测试标准
5.2 工位数量：单工位
5.3 行程范围：10-400mm可设定
5.4 位移精度：0.01mm
5.5 位移速度：10-1000mm/min可设定
5.6 测力范围：1-500N可设定
5.7 力量精度：满量程的0.5%
5.8 力量单位：kg、N、lbs可选择
5.9 计数器：0-9999999
5.10 压力治具：无

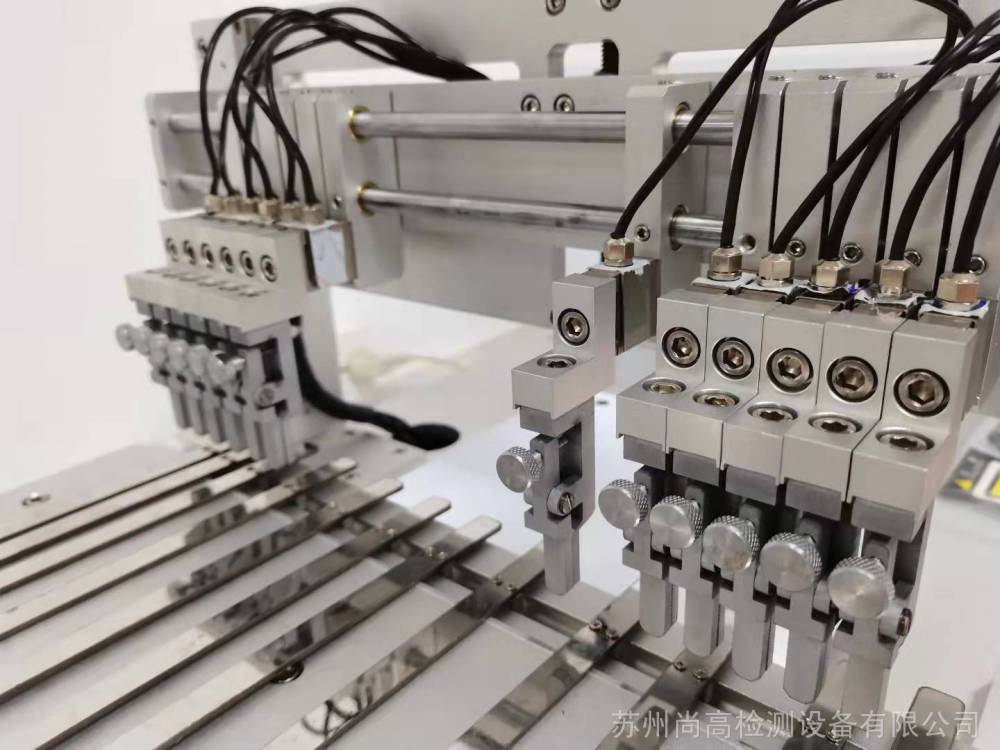

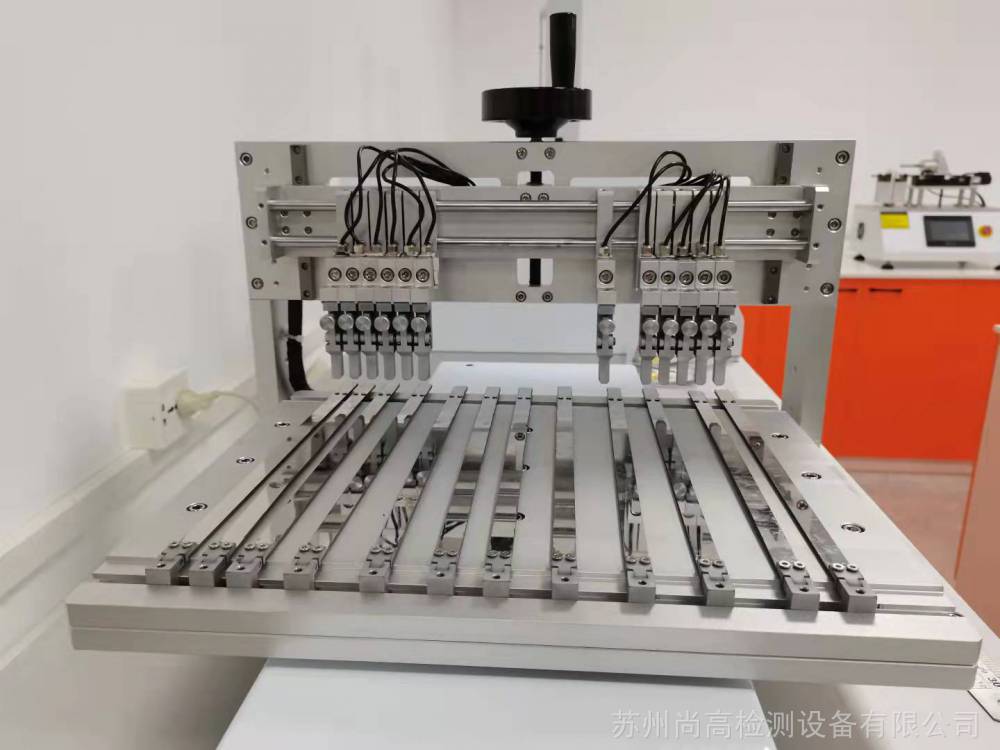

5.11 拉力治具：配备9套拉力夹嘴
5.13 硬压支撑夹具：金属刚性平面
5.15 驱动方式：伺服电机+滚珠丝杠（三菱伺服、TBI滚珠螺杆）

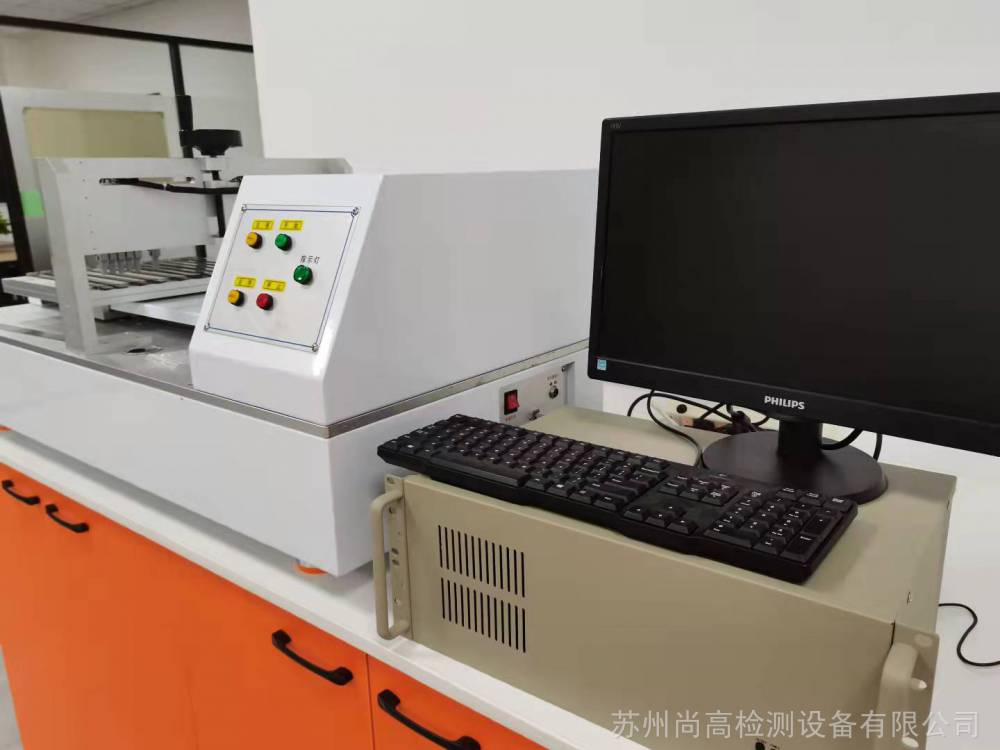

5.16 控制方式：台式PC
5.17 电源要求：AC220V±10％   50Hz
5.18 设备功率：200W
5.19 外形尺寸：1080×450×500mm
5.20 设备重量：70Kg
