YQ-GF-PID光伏组件PID测试系统 一、概述： YQ-GF-PID型光伏组件PID测试系统/电势诱导衰减测试系统是常州宇清电气科技有限公司自主研发的，测试目的：1.评估光伏组件承受系统偏压的能力；2.测试光伏组件承受系统电压、温度、湿度等各种应力的能力；3.减少和预防PID现象。执行标准：IEC 62804 （Draft）。光伏应用越来越多，电站规模越来越大，组件串联的数目不断增大。这样，太阳能组件承受高对地势能的几率越来越大。当系统的一端接地时，距离接地端***远的组件对地将产生较高的电势，美洲接近600V，欧洲接近1000V。一般来说，泄漏电流是经过封装材料、铝边框或安装支架流入大地的。泄漏电的大小与电池片材料及工艺、组件材料及工艺、系统安装方法、环境温度、环境湿度等因素有关。长期泄漏电将使电池片载流子及耗尽层状态发生变化、电路中的接触电阻受到腐蚀、封装材料受到电化学腐蚀，从而导致电池片功率衰减、串联电阻增大、透光率降低、脱层等影响组件长期发电量及寿命的现象。对组件来说，泄漏电途径如下图所示。

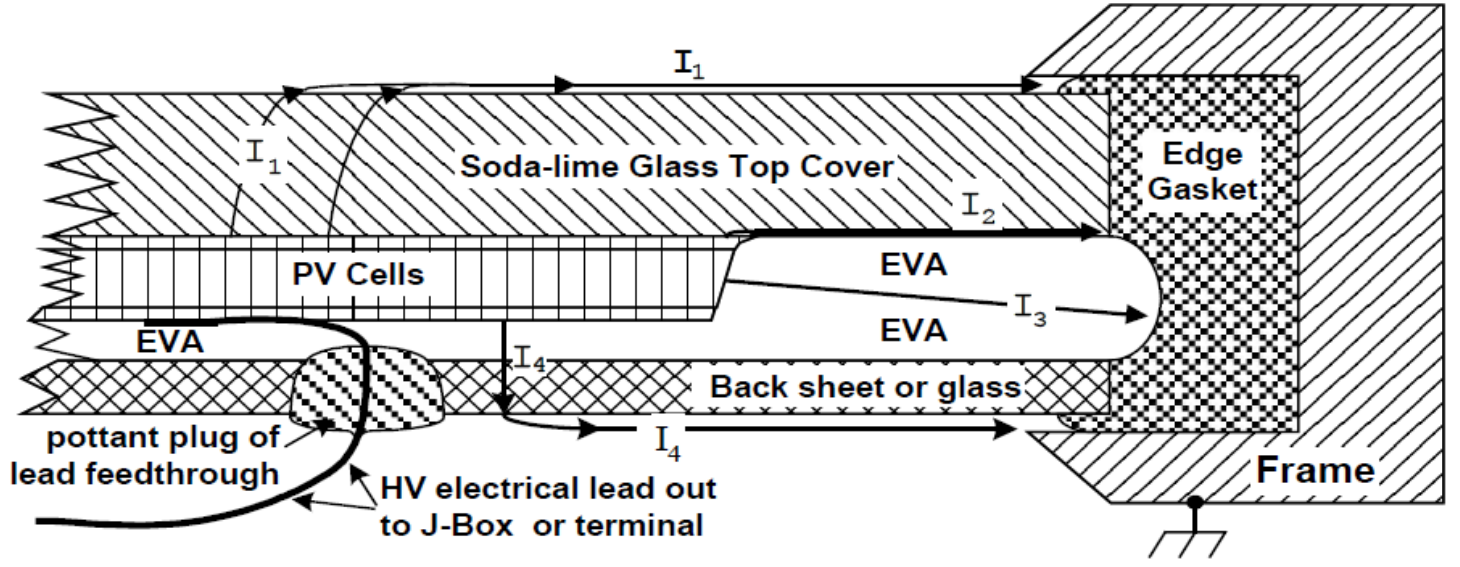

泄漏电的途径主要经过玻璃（I1）、EVA与玻璃的界面（I2）、EVA（I3）、背板材料（I4）和边框密封材料等到达边框。二、测试标准：1.PID 测试标准引自 IEC 62804 （Draft） “System voltage durability test for crystalline silicon modules – design qualification and type approval”，基本要求是准备 3 块组件。其中一块作为控制组件，组件置于一定温度和湿度的环境中，将组件的内部导电体与高压电源的一个极连在一起，组件外导电体与高压电源的另一极连在一起。 一块组件在正偏压下进行老化，一块组件在负偏压下老化。2.测试条件如下：环境温度：60℃±2℃；环境湿度：85%±5% RH；测试时间：96 小时；测试电压：在组件需满足的正系统电压下或负系统电压下。3.组件老化前需经过光老化、外观检测、***大功率测试、绝缘测试、接地连续性测试（如果组件有外漏导电体），老化后需进行湿漏电测试、***大功率点测试、外观检测、绝缘测试。具体测试序列见下图所示：
三、功能特点：1.组件边框端永久接地，既模拟实际情况，又防止了测试过程中由于边框高压引起的潜在危险；2.对于每块组件，采用4线制测试方法，2根高压线，2根接地线，高压线通过接线盒与组件内部连在一起，接地线与边框连在一起或连接在其他有效位置；3.多路电流同时显示，报警参数单独设置，单路通断控制；4.正电源和负电源的无弧化转换，模拟系统的正极接地或负极接地；5.倒计时功能，可设置测试时间，自动停止；6.上位机记录测试中数据；四、参数配置：Ø 设备型号：YQ-GF-PIDØ 外观尺寸：640mm*640mm*1500mmØ 电源电压：-1500V～0V/ 0～+1500VØ 电源时漂：≤0.3%/hØ 电源温漂：≤0.5‰/℃Ø 电源纹波：≤0.5%Ø 电流范围：1～1000 uA /-1000 uA～-1Ø 试验时间：0～168hØ 绝缘电阻：＞1000MΩØ 测试组件数：可定制五、软件介绍：1.实时显示泄漏电流（微安级）、泄漏电量、绝缘电阻、组件温度、湿度等参数；

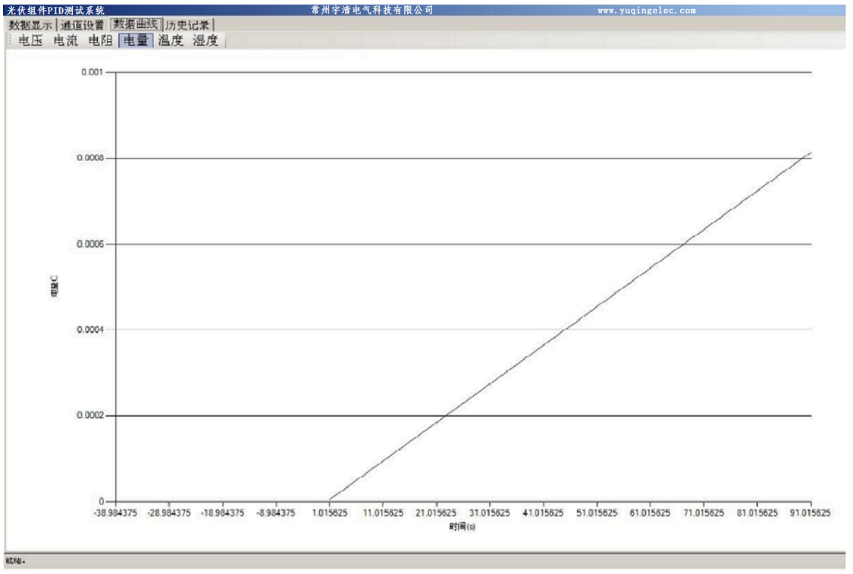

2.显示当前测试和历史记录中的泄漏电流 （微安级）、泄漏电量、绝缘电阻、组件温度、湿度等曲线；

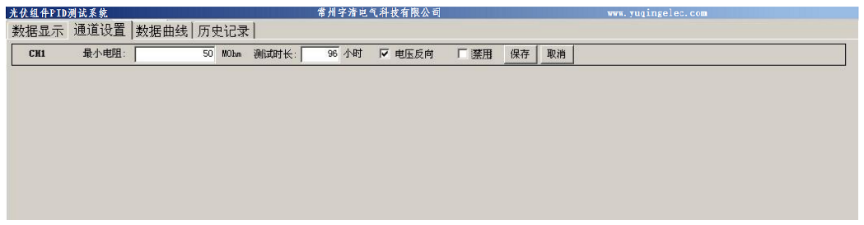

3.多路测试条件单独设置，包括测试时间、系统报警参数等；
4.所有数据可以 Excel 或 Access 表格形式存储，方便数据处理。六、设备配置：机柜 1 主机 1 记录系统 1 控制系统 1电源 1
