| 加工定制 : | 是 | 品牌 : | 安科瑞 |
| 型号 : | AGF-AE-D/200 | 测量范围 : | 咨询客服 |
| 尺寸 : | 70.5*54.5*39 | 测量精度 : | 0.5 |
| 电源电压 : | AC 120V/208V，240V（V | 用途 : | 用于澳洲欧洲北美等海外地区 |
储能逆变器防逆流检测解决方案
Application
目前，电网公司通常要求光伏并网系统为不可逆流发电系统，即光伏并网系统所发的电由本地负荷消耗，多余的电不允许通过低压配电变压器向上级电网逆向送电。在并网发电系统中，由于外部环境是不断变化的，为了防止光伏并网系统逆向发电，系统需要进行逆流检测，通过实时监测配电变压器低压出口侧的电压、电流信号来调节系统的发电功率，从而达到光伏并网系统的防逆流功能。

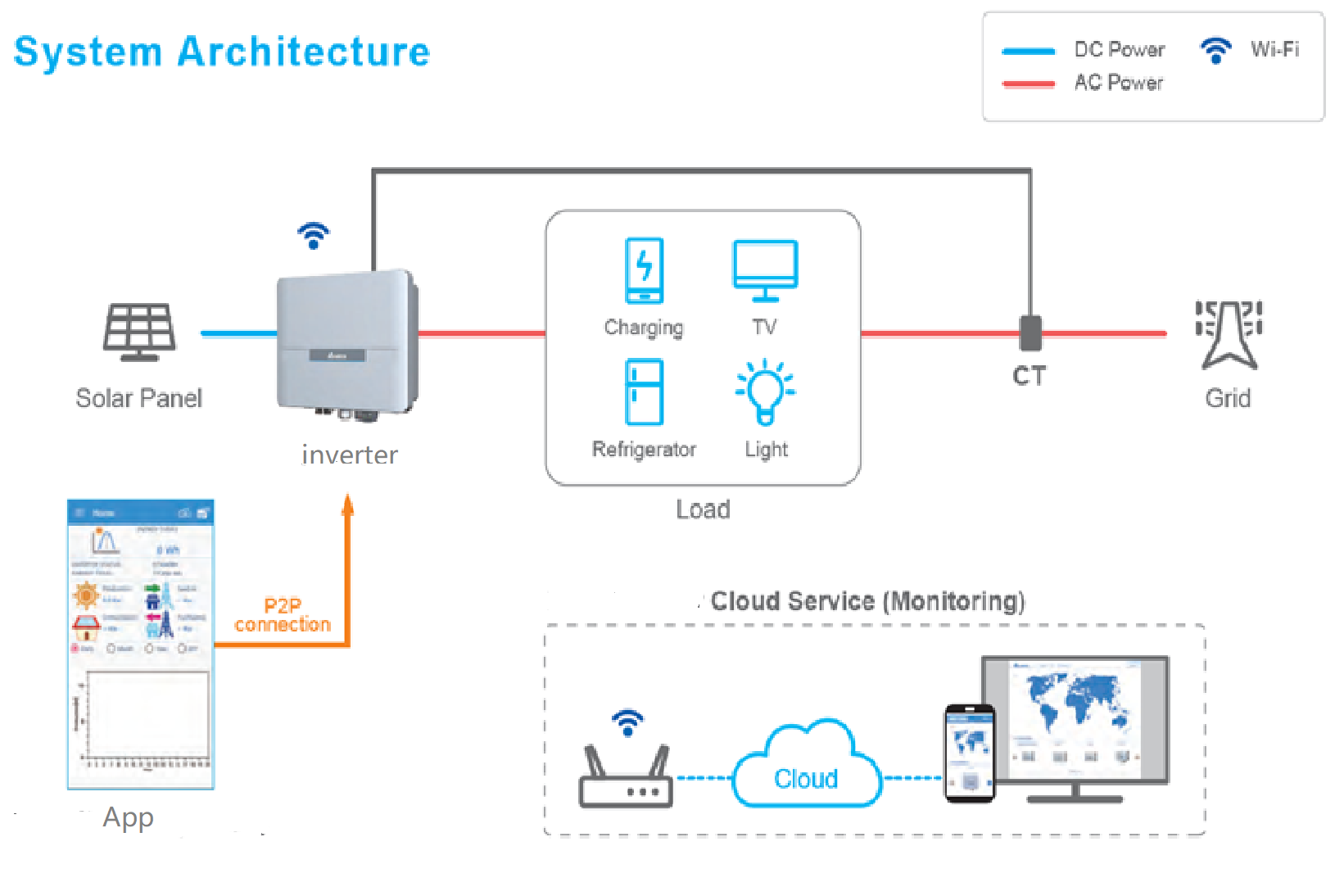

Structure
Main Functions
AGF-AE/ACR10R系列仪表作为防逆流检测关键元件，采用高性能MCU及高精度计量芯片，实现电压、电流、功率及电能的实时检测，以上数据刷新时间快为250ms，可以满足逆变器防逆流检测中的控制实时性要求，逆变器通过实时读取AGF-AE/ACR10R系列仪表的功率大小和方向进行实时的功率调整，到达防逆流检测功能。

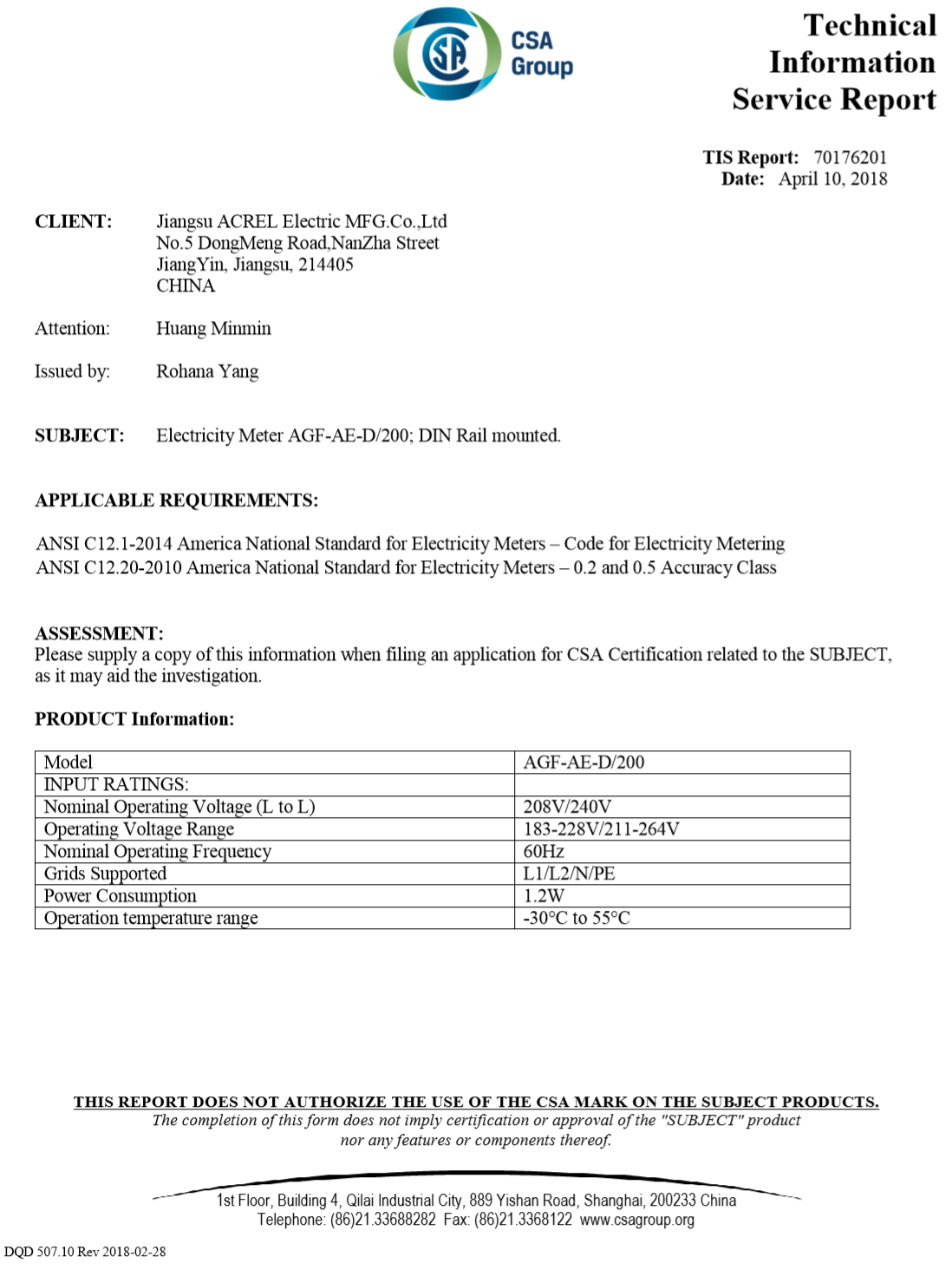

Certificate
产品选择
单相系统型号：AGF-AE-S/ACR10R-D10TE 认证 ：ANSI C12/CE
两相系统型号：AGF-AE-D 认证：ANSI C12/UL 1741
三相系统型号：ACR10R-D10TE4
1 概述
在单逆变器系统中，仪表直接与逆变器相连。如果您的变频器有一个内置的收入等级表（RGM；该变频器被称为收入等级变频器），您可以在RGM的同一总线上连接一个外部仪表。
2 仪表安装
安装说明应说明所用的国家电气规范、ANSI/NFPA 70接线方法。
2.1 安装指南
仪表通过RS485与变频器相连。
交流电线规格：1.3至2.0 mm直径/22-18 AWG绞合线，600 V，THHN、MTW或THWN型。
RS485接线规格：
电缆类型：至少3线屏蔽双绞线（可使用4线电缆）
导线截面积：0.32-0.81 mm 2/24-18 AWG（可使用5类电缆）
备注 |
如果在有雷电感应电压浪涌风险的区域使用长度超过10 m/33 ft的电缆，建议使用外部浪涌保护装置。如果使用接地金属导管来布线通信线，则不需要防雷装置。 |
仪表被视为“连接设备”，需要断开装置（断路器、开关或断路器）和过电流保护（保险丝或断路器）。
仪表消耗10-30毫安，因此任何开关、断路器、保险丝和/或断路器的额定值由线规、电源电压和所需的电流中断额定值决定。
开关、断路器或断路器必须位于仪表附近且易于操作。
使用额定电流小于等于20A的断路器或保险丝。
当监测多条线路时，使用分组断路器。
断路器或保险丝必须保护标有L1和L2的电源端子。在极少数中性点有过电流保护的情况下，过电流保护装置必须同时中断中性点和不接地导体。
电路保护/断开系统必须符合所有国家和地方电气规范。
2.2 安装和连接仪表
2.2.1 安装仪表
1.仪表应安装在配电箱中
2.将仪表安装在35mm的德国工业标准导轨上。
2.2.2 安装CTs：
1.合上电流互感器前，关闭交流电源。
2.在待测导体周围安装电流互感器。分裂芯电流互感器可在导体周围打开3次安装。可以在CT周围固定尼龙扎带，以防止意外打开。
3.安装CT，箭头指向网格，以便进行消耗或出口测量。
电流互感器与电表包装在一起。
2.2.3 连接仪表：

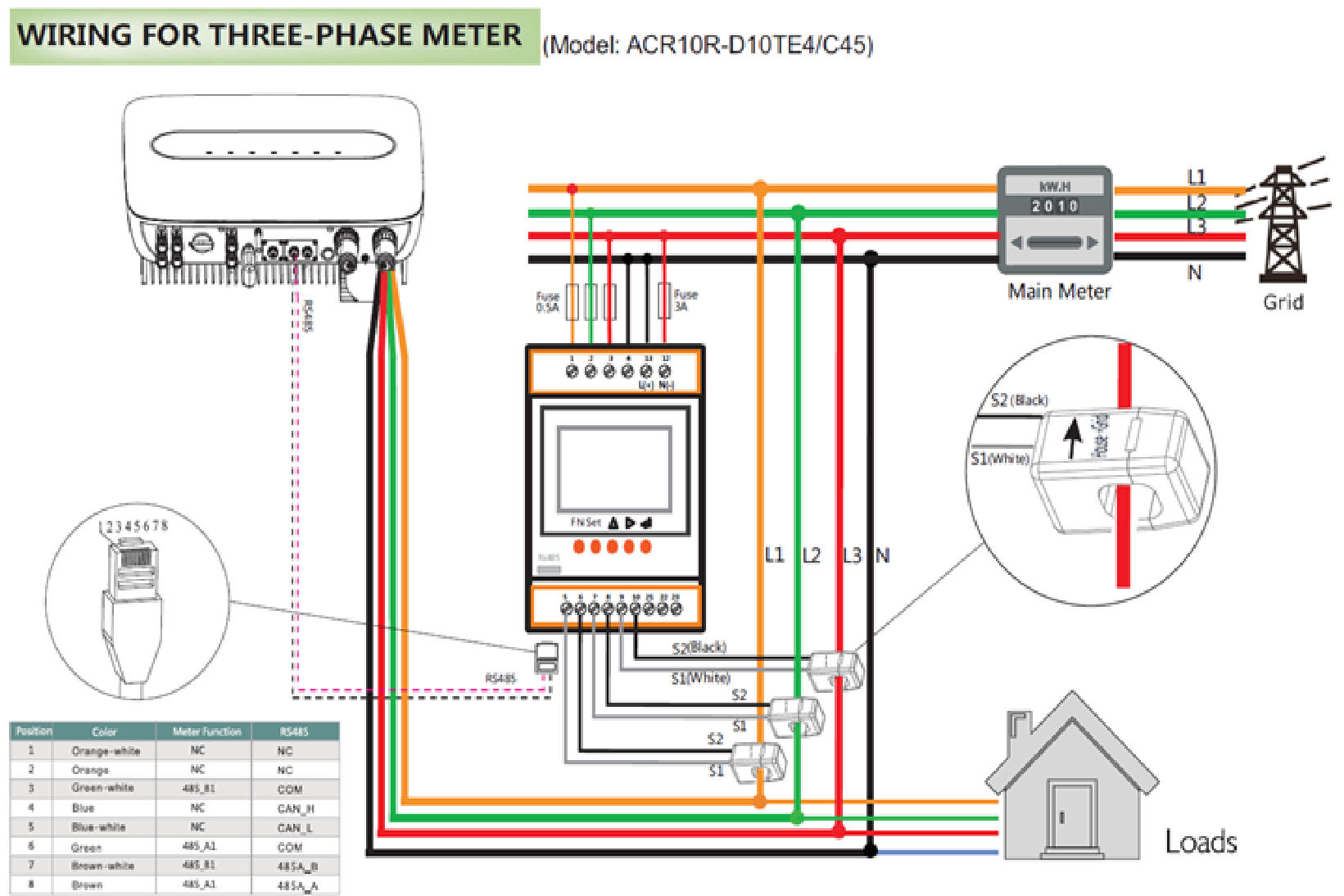

如果要将仪表连接到变频器，请参阅下面的连接图
备注 |
l 将连接到L1 CT的CT夹在连接到ØL1的导线周围。 l 将连接到L2 CT的CT夹在连接到ØL2的导线周围。 |
1.连接前确认电源已关闭。
2.将接地电缆穿过适当的导管和打开的断路器，并将其从5针接线板的5针连接到接地端子
3.使用5针接线板连接交流侧电线（仪表输入）：
a、将导线穿过适当的导管和打开的敲除器。
b、松开5针接线板上的相应螺钉。
c、将每根交流电线连接到相应的螺钉端子（针脚1、2）。确认线条与仪表正面标签上的符号匹配。
d、 将接地连接到针脚5，将中性连接到针脚3。
e、 拧紧螺钉，确保电线完全插入且不易拔出。
f、 将5针接线板插入电表的插座中，确保其完全固定在电表中。
4.将CT线连接到4针接线板（块1）：
a、 将导线穿过适当的导管和打开的敲除器。
b、 根据标签上打印的点连接蓝色和棕色导线：蓝色到针脚1/3，棕色到针脚2/4。
c、 将4针接线板插入仪表的插座中，确保其完全固定在仪表中
5.将RS485双绞线连接至4针接线板o（接线板2）：
a、 将导线穿过适当的导管和打开的敲除器。
b、 将导线连接到A+和b-端子，并将屏蔽连接到G端子。
c、 将4针接线板插入仪表的插座中，确保其完全固定在仪表中
6.将接线板端部止动块放回仪表侧面。
备注 |
如果仪表用于两相二线制（无中性点），请在5针接线板处连接L2和N线： |
3 专家组介绍
3.1 仪表状态LED
仪表前部的三个状态LED可以帮助指示正确的测量和操作。
正常启动时-当次通电时，所有LED灯按顺序亮起1秒。
3.1.1 电源状态LED
LED | LED 颜色 | 功能 | 指示 | 故障排除 |
运行 | 绿色 | 闪烁开/关（1秒） | 正常工作 | / |
红色 | 开启时间＞3秒 | 中间误差 | 联系支持 | |
黄色 | 闪烁开/关（1秒） | 没有通信 | 检查通信线连接是否正确。 |
3.1.2 相位状态LED
LED | LED 颜色 | Function | Indication | Troubleshooting |
运行 | 绿色 | 开启时间＞3秒 | 无电流 | |
闪烁开/关（1秒） | 正功率 | |||
红色 | 闪烁开/关（1秒） | 负功率 | 检查通信CT,与CT相交的线，或者与CT不匹配的线 | |
伴随绿灯闪烁 | 高电压＞130V | 检查线电压和额定电压 | ||
伴随黄灯闪烁 | 低电压＜70V | |||
黄色 | 闪烁开/关（1秒） | 破断故障＜30V | ||
开启时间＞3秒 | 频率在45Hz以下或70Hz以上 | 检查是否存在噪声 |
3.2 按键描述
当仪表的软件版本需要更新时，请参阅以下步骤：
1、通过RS 485与仪表通信；
2、打开编程软件，加载要更新的新软件；
3、按“复位”键3秒，仪表重新启动；
4、等待程序完成；
4 仪表技术规范
电表用电设备 | 单位 | |||
AGF-AE-D/100 | AGF-AE-D/200 | |||
额定电压线对N | 120 | V | ||
额定电压线对线 | 208/240 | V | ||
扩展电压范围 | 88%~110% | |||
交流频率 | 60 | Hz | ||
支持的网格 | L1/L2/N/PE | |||
功耗 | 1.2 | W | ||
通讯 | ||||
仪表通信接口 | RS 485 | |||
响应时间 | ≤1 | S | ||
仪表精度 | ||||
仪表精度 | 100 | 200 | A | |
CT电流的1%-100 | ±0.5 | ±1 | % | |
电流互感器 | ||||
提供的电流互感器数量 | 2 | |||
尺寸 | I.D:15 O.D:35 | 70.5×54.5×39 (H×W×D) | mm | |
标准符合性 | ||||
安全 | UL1741标准 | |||
安装规范 | ||||
尺寸（高×宽×深） | 54.1×87.8×52 | mm | ||
重量 | 0.2 | kg | ||
外壳类型 | 1型，PC塑料UL94V-0 | |||
工作温度范围 | -30~70 | ℃ | ||
相对湿度（非冷凝） | 5 - 90 | % | ||
安装类型 | DIN-Rail，35mm | |||
5 尺寸
5.1 仪表尺寸（±0.5mm）
5.2 电流互感器尺寸（±0.5mm）
