RaZON+太阳辐射监测系统
荷兰Kipp&Zonen作为太阳能辐射测量解决方案的市场***，自豪地向外界宣布，在2016年第十届国际太阳能产业及光伏工程（上海）展览会（SNEC）上推出其***近研发的突破性产品。
RaZON+不只是单一的产品，它是一套完整的太阳辐射测量系统，能够准确地测量来自太阳和空中的太阳直接辐射（DNI）及散射辐射（DHI），从而能够提供非常可靠的太阳总辐射（GHI）及日照时间数值。这套全新的、高性价比系统将有助于太阳能项目实施勘探选址，计算电站系统能效（PR），***大化提高电站运营效率，制定维护时间表以及监测设备性能，同时***大程度降低外界污染对测量带来的影响。
RaZON+：是一个用于测量太阳辐射关键要素的完整解决方案，安通过测量直接辐射（DNI）和散射辐射（DHI）计算总辐射（GHI）,同时辐出日照时数。得益于标准以太网和RS485接口的设计，可以将RaZON+很方便地集成到各种太阳能电站系统。它是首套遵循ISO9060太阳直接辐射(DNI)测量标准的、既将所有功能集于一身，又高度注重经济性的辐射监测系统。
详细介绍：

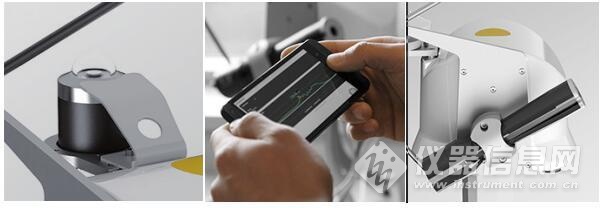

高精度直接测量DNI，集直接辐射表、遮挡式总辐射表和数据采集器为一体的整套方案为安装、运行和维护提供友好用户界面，专为偏运地区和抗污染使用需求而设计。经过防污设计的全新智能直接辐射表，遮挡式总辐射表测量散射辐射，自带温度校正、响应迅速的数字传感器DNI测量遵循ISO9060标准。系统自带的数据存储和数据处理功能使之成为一套太阳辐射监测的交钥匙方案。无需维护的齿轮传动全自动太阳器，全新防污型直接辐射表设计，集成式长效干燥剂，远程状态检查。精确测量DNI 和DHI，计算GHI和日照时数，内置GPS精准确定时间，日期和地点；太阳天顶角和方位角位置；输出以W/m2为单位的太阳辐照度值。轻松使用智能手机、平板和便携式电脑进行现埸设置，系统状态以及传感器检查，现埸呈现可视化数据，系统密码保护。内置Wi－Fi连接，也可借助免费的Suncertainty软件，来研判现埸实时测量结果的不确定性。预置系统主页，以太网和基于modbus的rs485连接，允许接入其它支持modbus协议传感器下载存储数据。系统输出的数据包括DNI 、DHI、GHI和日照时数，GPS时间和位置信息，以及系统状态参数。
配置

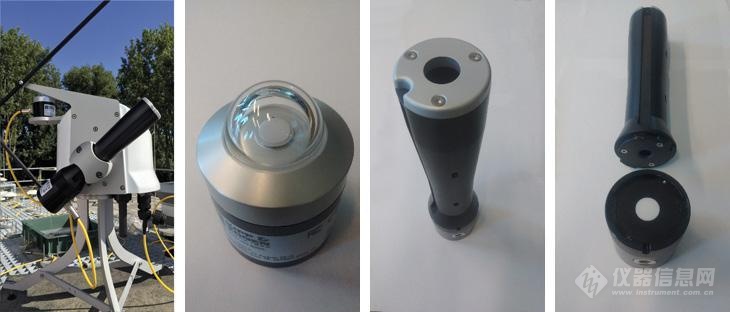

RaZON + 包含两个辐射表：直接辐射表用于测量 DNI；被遮挡的总辐射表测量DHI。经过创新设计实现的直表在保持高性能的前提下，极大降低了外界污染对测量结果的影响，尤其适用应用在无人值守的偏远太阳能站点。系统中的直接辐射表和总辐射表均采用了石英探测器元件。
RaZON +的工作原理是测量直接和散射辐射，而计算出总辐射值。相比直接用未经遮挡的总辐射表来测量总辐射，这种方式将总辐射表测量值的不确定性降到***低，从而显著提高了结果的准确性和可靠性。
抗污设计和低维护
由于采用了开放式准直管设计，并使用了石英元件，这款直接辐射表有极强的抗污能力。
此外，RaZON + 的太阳跟踪器部分基于完全免维护的齿轮驱动构造。
互联网访问内部数据
所有的数据汇集到RaZON +内置的数据采集器进行处理和输出。选择以太网接口或者 RS-485（基于Modbus®RTU或ASCII）接口， 便可轻松实现数据下载。 在统一的互联网用户界面上，以图表形式呈现出系统的数据和状态信息。如果是在现场，则可将移动设备通过无线连接到系统，用手机、平板电脑或者便携式电脑来查看相关信息。
扩展RaZON + + 的功能
预留的 Modbus®输入接口，为系统的进一步扩展提供无限可能。可接入的设备可以是背板温度传感器、斜面总辐射表，甚***一套完整的气象站。
比CMP11精度更高
RaZON+是一款多合一太阳辐射监测系统， 它可以精确的测量直接辐射（DNI）和散射辐射（DHI）。尽管标准的RaZON+不直接测量总辐射 GHI，但是RaZON+系统通过DNI和DHI在内部计算和修正所获得的 GHI 数据，其精度可以媲美SMP11以及SMP21，甚***以超过它们。集成的PH1直接辐射表综合性能与CHP1和SHP1，几乎没有差别。
集数据采集、GPS、WIFI通讯为一体
所有的测量得到的辐射数据单位为瓦每平方米 W/m2,日照时数单位为小时 h，辐照度累计总量单位千瓦时每平方米 KWh/m2， 太阳角度以及其它状态信息都会记录在内置的数据采集器中。通过手机、平板电脑或是类似智能设备的 WiFi 功能就可以连接 RaZON+，对其进行设置、配置、检查，十分容易。与外部设备进行数据通讯可以通过 RS-485 接口或是以太网接口进行。其内置的 GPS 接收器为 RaZON+提供了准确的位置信息以及精确的时间轴用于数据的记录。
防污设计和***小限度维护
直接辐射表创新的防污设计，使其能满足在偏远地区无法经常维护，却对数据精度要求十分苛刻的情况。直接辐射表和总辐射表的制造过程中都采用了这种石英扩散技术。不仅如此直接辐射表还采用了开放式准直管来对抗沾污所带来的影响。此外RaZON+还采用了完全无需维护的齿轮传导系统，将维护需求的降到***低。
全气候气象站和在线标定
在 2017 年伊始，RaZON+将会有一个新的固件升级，这将使 RaZON+可以从外部接入气象站参数，例如斜面辐射 POA 以及背板温度传感器等，使 RaZON+可以替代原有的传统气象站。 RaZON+系统内部集成了标定算法， 可以比较 RaZON+数据与总辐射表测量的数据，也可以通过 Kipp&Zonen 网站服务，可以完成在线的总辐射表检查和标定。（根据 ISO9847 标准）
技术指标：
PR1总辐射表
响应时间(95%):< 0.2 s
响应时间(63%):< 0.1 s
光谱范围:310～2700 nm
零点漂移
(a)热辐射( 200W/m2)：1 W/m2
(b)温度变化(5K/h)：1 W/m2
非线性误差(100～1000W/m2)：< 0.3%
方向误差：< 20W/m2（***高至80°,1000W/m 2照射) )
视角:180°
温度响应:< 1% (-20～+50℃)
测量范围:0～1500W/m2
工作温度:-40～+80℃
防护等级:IP67
PH1直接辐射表
响应时间(95%):< 0.2 s
响应时间(63%):< 0.1 s
光谱范围:310～2700 nm
零点漂移(b)温度变化 (5 K/h)：1 W/m2
非线性误差 (100～1000W/m2 )：< 0.3%
视角:5°±0.2°
倾斜角:1°±0.2°
测量范围:0～1500W/m2
工作温度:-40～+80℃
防护等级:IP67
跟踪器
指向精度:0.2°
有效载荷:满足1个直接辐射表和1个总辐射表
角速度:30/秒
旋转:110°天顶角, 540°方位角
防止旋转过度:机械限制停止
供电电压:24 VDC
功耗:13 W
工作温度范围:-20～+50℃
重量:9 kg
尺寸(长x宽x高):60x60x48 cm
防护等级:IP65
水平泡精度:< 0.1 °
CE/FCC:符合
RoHS:符合
传动装置:齿轮传动
通讯接口:RS-485 Modbus® 外接传感器/系统
RS-485 主机, Modbus® or ASCII
基于以太网 RJ-45 或 Wi-Fi
供电接口:直流供电
GPS位置和时间信息:标准
数据采集:1分钟平均值
安装:即插即用, 使用 Wi-Fi 进行设置
自检功能: 标准
测试、诊断设备:标准以太网接口
太阳跟踪器模式:标准
电脑系统要求:以太网接口，网络浏览器
固件升级:闪存
维护:不需要定期维护，建议每年检查一次
断电后重启:自动
