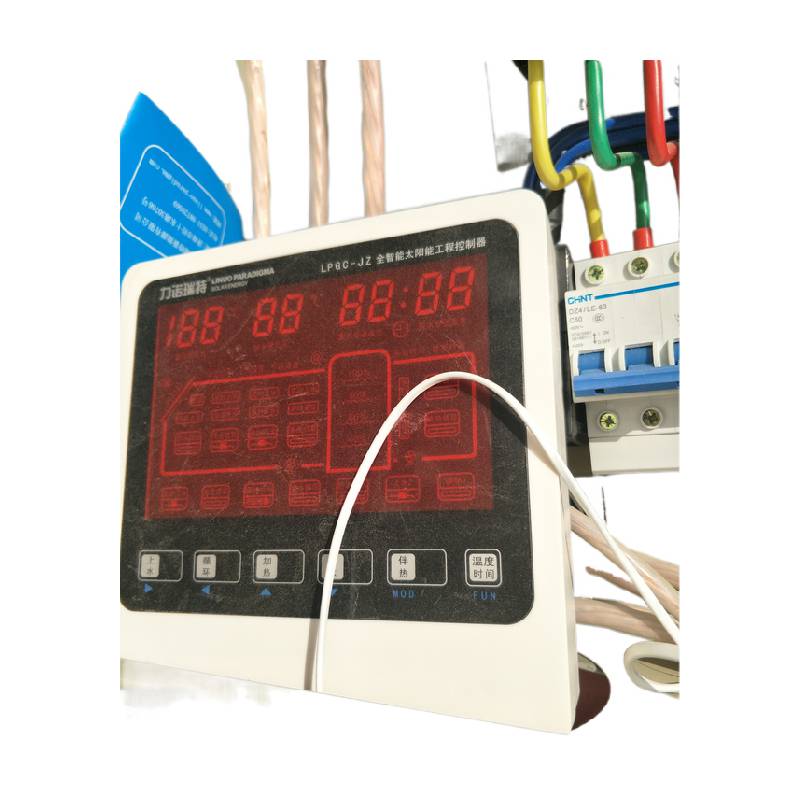

| 产品特性 : | 热水控制柜 | 种类 : | 箱式灶 |
| 型号 : | 型号9889 | 截光面积 : | 截光面积7081 |
| 焦距 : | 焦距4459 | 焦斑温度 : | 焦斑温度7275 |
| 晴日功率 : | 晴日功率7639 | 灶体重量 : | 灶体重量4082 |
| 品牌 : | 力诺 |
（一）集热运行模式
0． 标准
（1） 初循环：热水箱未满且热水箱温度T2<【设定水温】时－－
温度T1≥【设定水温】＋6℃，循环泵D1打开，提高水箱温度，
温度T1≤【设定水温】＋1℃或热水箱水温T2≥【设定水温】，循环泵D1关闭。
（2） 定温放水：热水箱温度T2≥【设定水温】时――
温度T1≥【设定水温】＋6℃时，进水阀F打开，用冷水将热水顶入热水箱（此时不能手动关闭加水）；
温度T1≤【设定水温】-2℃时，进水阀F（或抽水泵D2）关闭；
为防止频繁进水,自动加水停止后5分钟内不再执行定温放水,但可以手动加水。
（3） 温差循环：热水箱水满后进行温差循环－－
（温度T1－热水箱温度T2）≥【启动温差】，循环泵D1打开
（温度T1－热水箱温度T2）≤【停止温差】，循环泵D1关闭。
1． 定温放水：温度T1≥【设定水温】＋6℃时，进水阀F打开，用冷水将热水顶入热水箱（此时不能手动关闭加水），
温度T1≤【设定水温】-2℃时，进水阀F（或抽水泵D2）关闭；
为防止频繁进水,自动加水停止后5分钟内不再执行定温放水,但可以手动加水。
2． 温差循环：（温度T1－热水箱温度T2）≥【启动温差】时，循环泵D1打开，
（温度T1－热水箱温度T2）≤【停止温差】时，循环泵D1关闭。
3． 定温放水＋温差循环：水箱未满时执行定温放水（模式1），水满后执行温差循环（模式2）。
4． 温差循环+定温补水:
（1） 当（温度T1－热水箱温度T2）≥【启动温差】时，循环泵D1打开，
当（温度T1－热水箱温度T2）≤【停止温差】时循环泵D1关闭。
（2）当水箱温度≥【设定水温】时，启动加水；
当水箱温度≤【设定水温】－3℃时，停止加水
为防止频繁进水,自动加水停止后5分钟内不再执行定温放水,但可以手动加水。
6、多功能负载1（端子24）
详见“第4页 多功能负载使用说明 — 多功能负载1” 。
7、多功能负载2（端子27）
详见“第4页 多功能负载使用说明 — 多功能负载2” 。
九、分体控制柜主控制器自动运行功能
保护
１．空晒保护：为保护集热管，当出水口温度T1＞【空晒保护温度】时，停止所有循环，直至出水口温度T1≤【空晒保护温度】-20℃时恢复所有循环。
２．干烧保护：水位＝０时，系统自动关闭并禁止启动电加热。
3．防冻保护：循环管道温度T3＜【防冻保护温度】，进入防冻状态，
循环管道温度T3≥【防冻保护温度】＋6℃，退出防冻状态。
进入防冻状态后，自动启动伴热，循环泵D1打开，进行防冻循环（此时循环工作指示灯闪烁）；
进入防冻状态后也可以手动关闭伴热。
