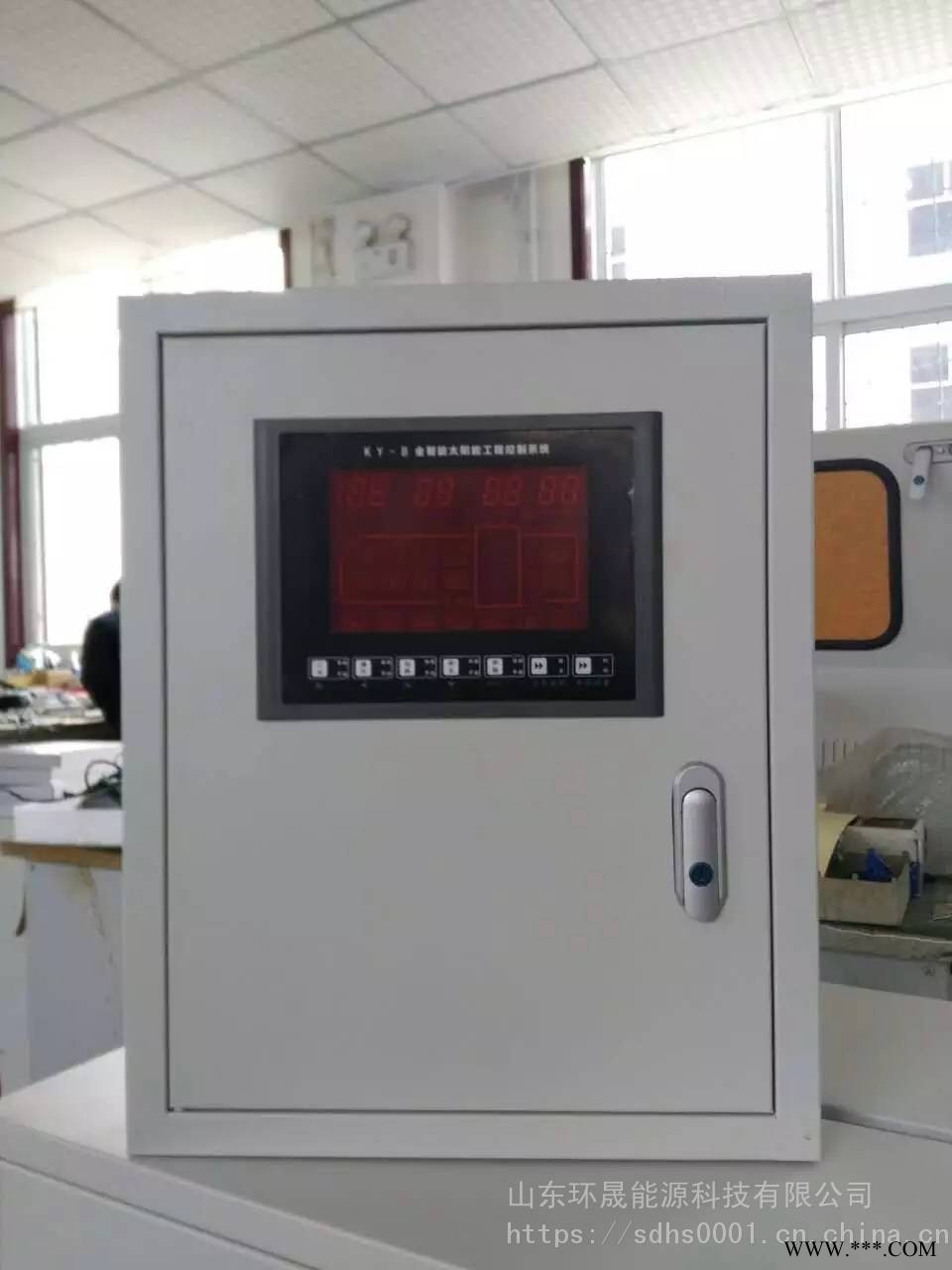

| 产品特性 : | 热水控制柜 | 种类 : | 聚光灶 |
| 型号 : | 型号1158 | 截光面积 : | 截光面积6542 |
| 焦距 : | 焦距8694 | 焦斑温度 : | 焦斑温度1430 |
| 晴日功率 : | 晴日功率9284 | 灶体重量 : | 灶体重量4954 |
| 品牌 : | 力诺 |
伴热带控制功能
5．1：伴热带工作方式选择 — 相关参数：参数60
参数60 = 0：伴热带由防冻温度T5控制，防冻温度传感器，放置在管道壁并
保温，功能详见5.2 。
参数60 = 1：伴热带由防冻温度T5和时间控制,防冻温度传感器应采集环境
温度,功能详见5.3 。
5.2：伴热带由防冻（管道）温度T5控制 — 相关参数：参数61、参数62
防冻温度低于“防冻伴热 管道温度下限” ，伴热带启动。
防冻温度达到“防冻伴热 管道温度上限” ，伴热带停止。
5．3：伴热带由防冻（环境）温度T5 和时间 控制 — 相关参数：参数65
参数65 = 1时： T5≤0℃ 伴热带开5分,停30分
T5≤-4℃ 伴热带开15分,停30分
T5≤-9℃ 伴热带开30分,停30分
参数65 = 2时： T5≤0℃ 伴热带开10分,停30分
T5≤-4℃ 伴热带开20分,停30分
T5≤-9℃ 伴热带开40分,停30分
参数65 = 3时： T5≤0℃ 伴热带开15分,停30分
T5≤-4℃ 伴热带开25分,停30分
T5≤-9℃ 伴热带开50分,停30分

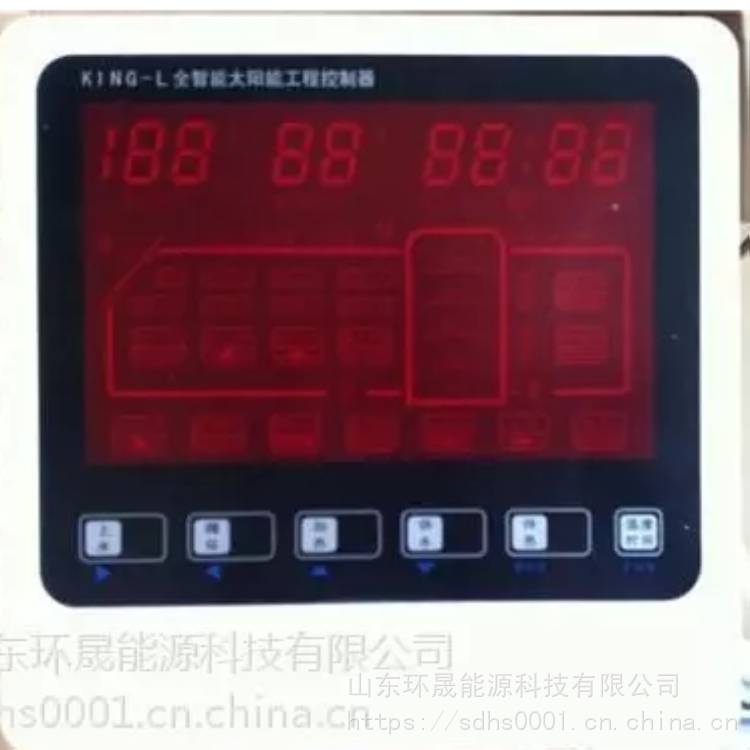

4、 温度和设置参数显示：
4．1 没有进行参数设置时：
A： 1、2位数码管显示集热器温度。
B： 3、4位数码管显示水箱温度。
C： 5、6、7、8位数码管交替显示集热管道温度 / 供水管道温度 和 北京时间。
（注：集热管道和供水管道传感器都不接时，只显示北京时间）
D： 按下“伴热键(TEMP)”保持3S，蜂鸣器鸣叫2声，从左至右依次显示
备用温度T7、 备用温度T6、备用温度T8（未用）、防冻温度T5
E： 有温度传感器故障时，数码管显示传感器故障内容。
4．2 进行参数设置时：
A： 1、2位数码管显示 参数代码。
B： 3、4位数码管闪烁显示 参数值。
6、多功能负载1（端子24）
详见“第4页 多功能负载使用说明 — 多功能负载1” 。
7、多功能负载2（端子27）
详见“第4页 多功能负载使用说明 — 多功能负载2” 。
九、分体控制柜主控制器自动运行功能
