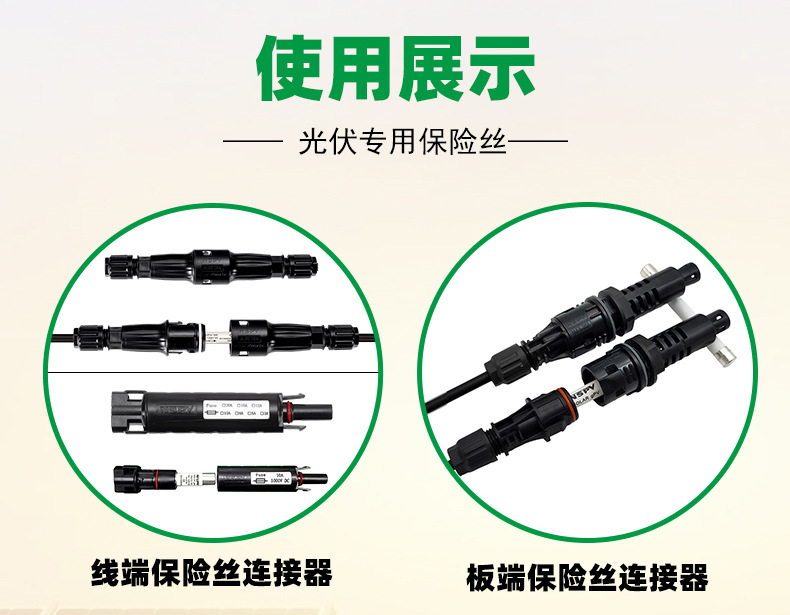

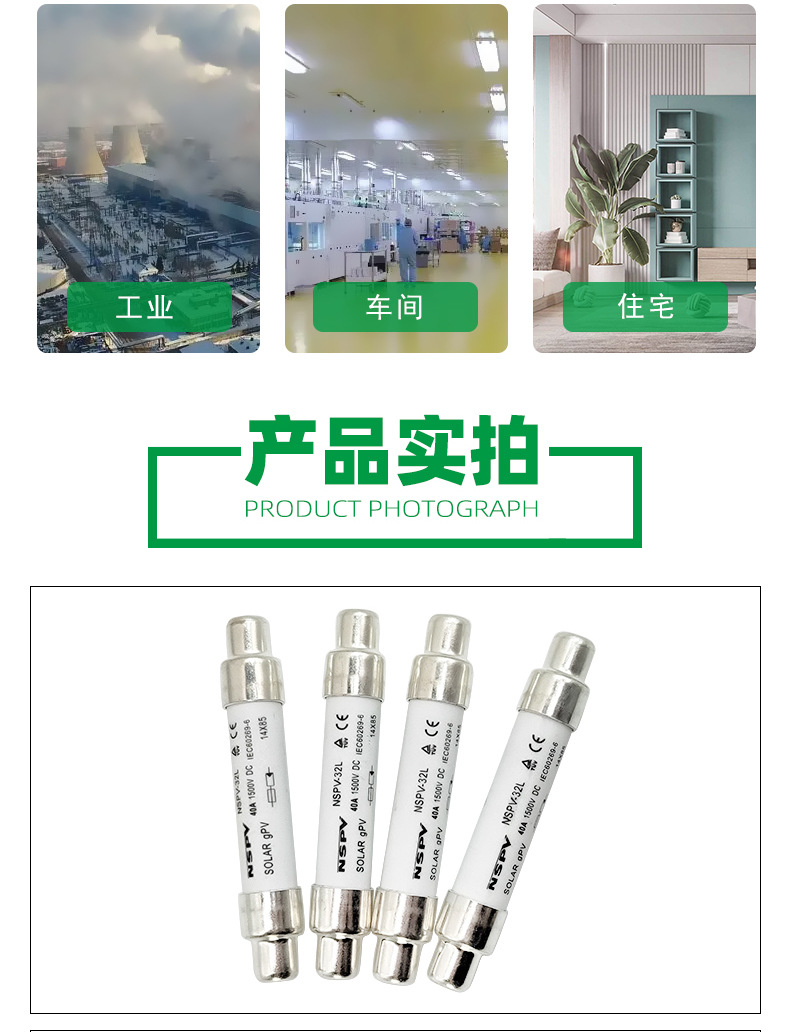

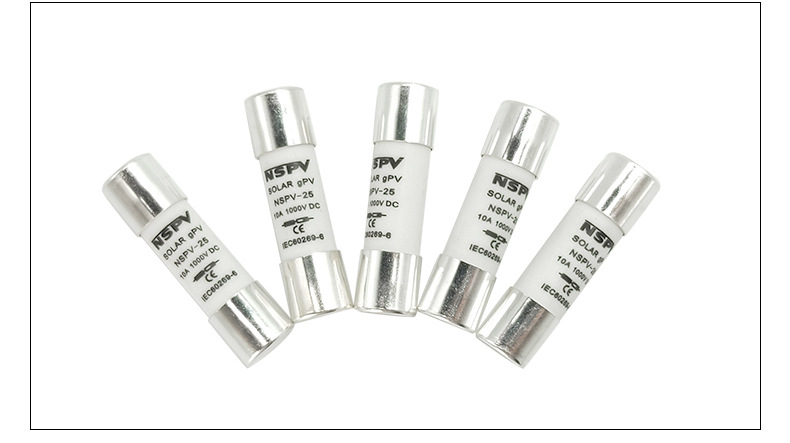

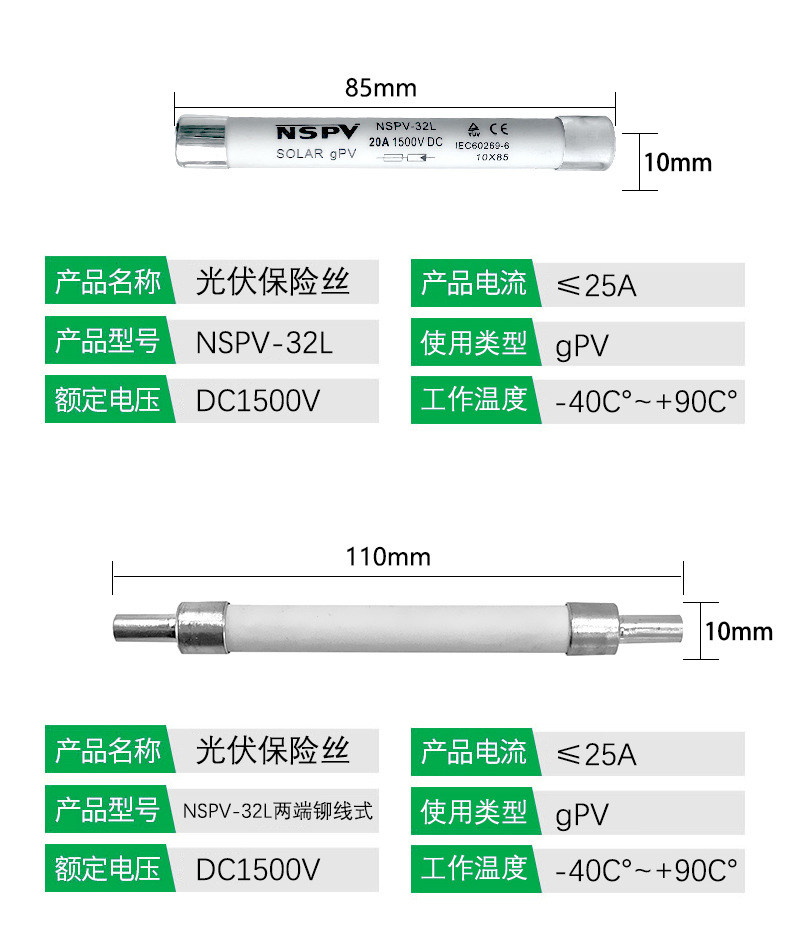

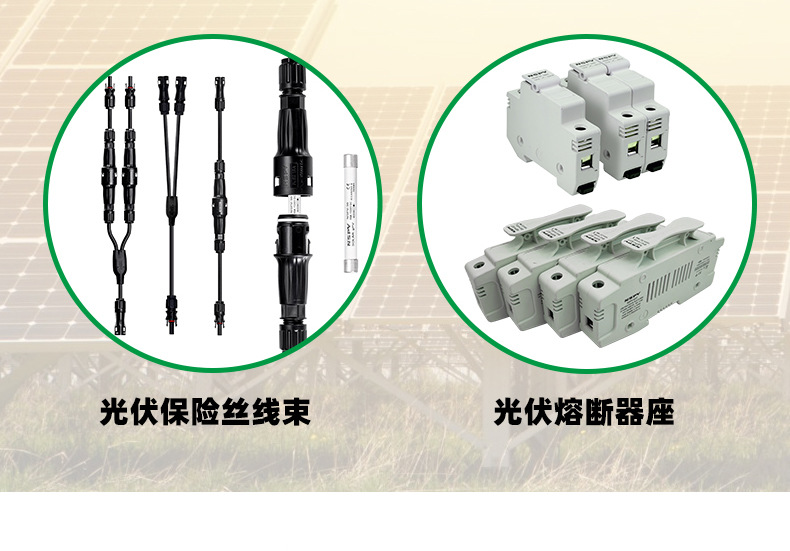

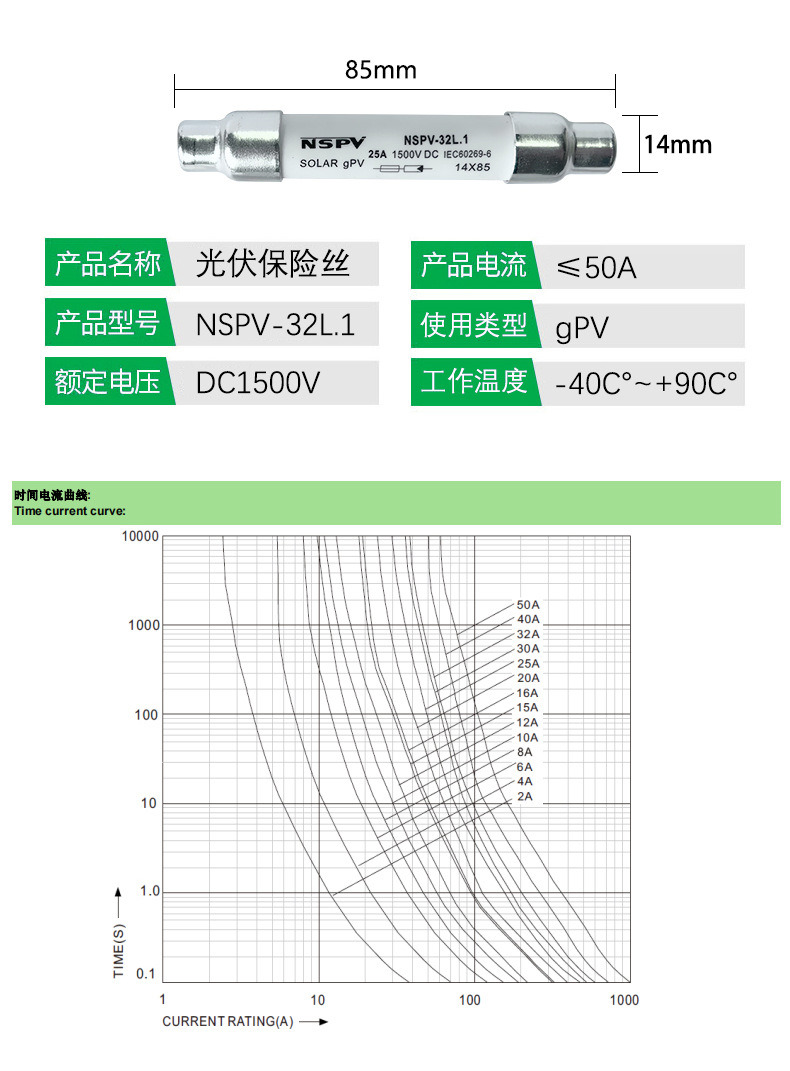

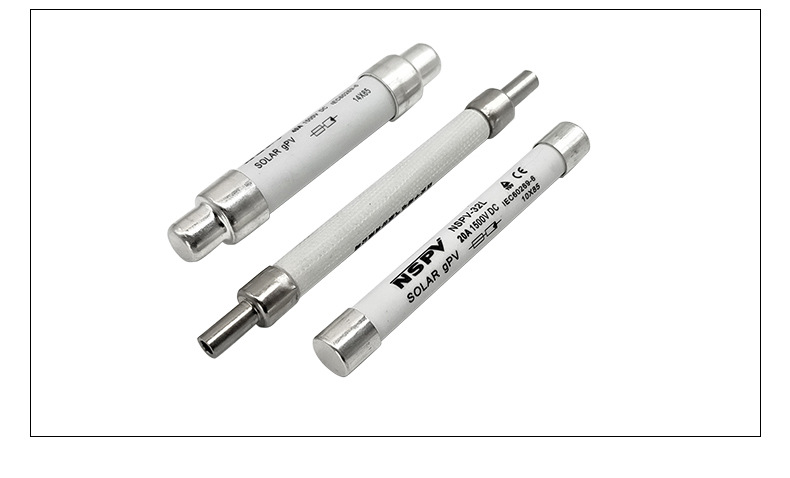

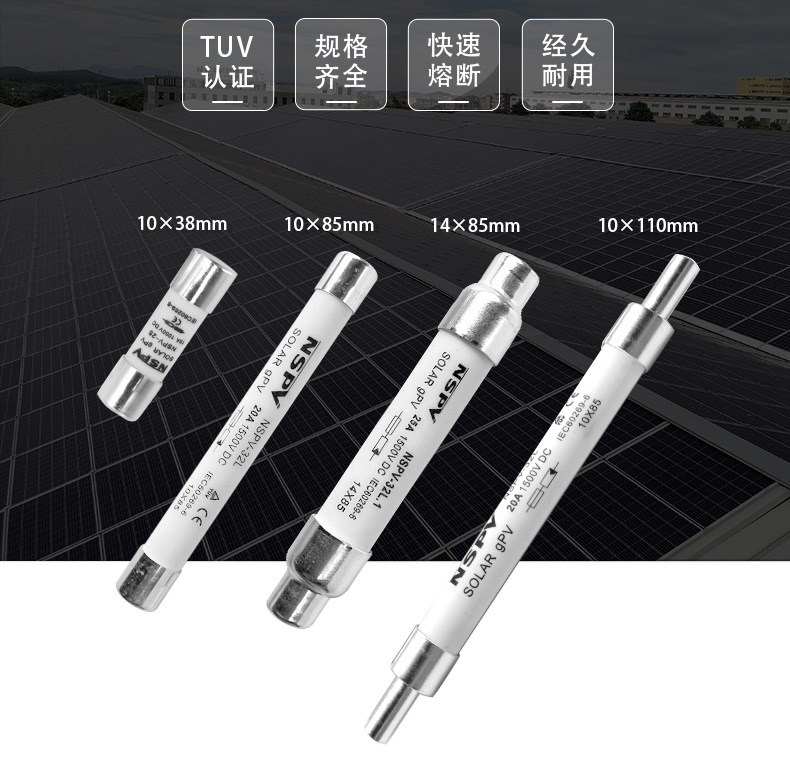

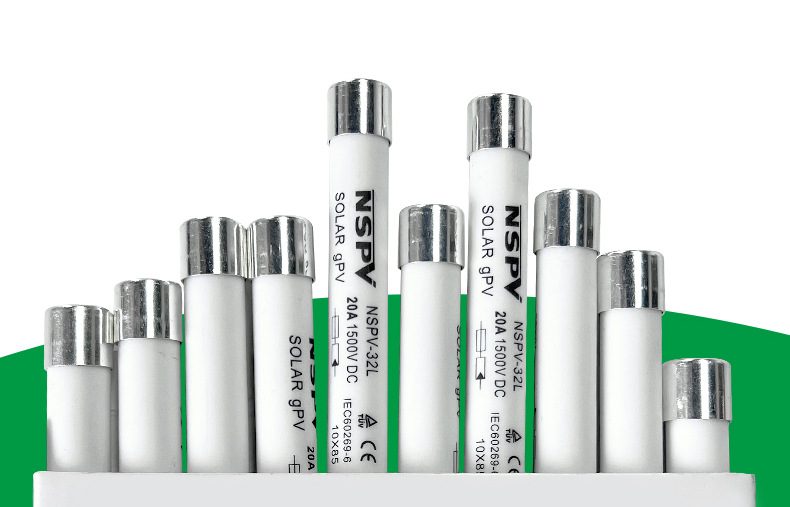

型号/尺寸 Model/size 额定电压 Rated voltage 使用类别 Classes 分断能力 Breaking capaclty 额定电流 Rated current 工作温度 The working temperature 安装地点 The installation site 储存温度 The storage temperature 储存湿度 The storage humidity 参考标准 Reference the standard 额定脉冲电压 Rated Impulse voltage 安装方式 Installaction method太阳能（PV）发电保护用1500VDC熔断器 Solar(PV) Power Protection 1500VDC Fuse 保险丝座或保险丝连接器 Fuse holder or fuse connector 产品规格 Product Specifications 2A,3A,3.5A,4A,5A,6A,8A,10A,12A,15A,16A, 20A,25A,30A,32A,40A,50A -40C°~+90C° NSPV-32L/10*85 NSPV-32L.1/10/14*85 1500VDC gPV 20KA 外形尺寸 Overall size: 海拔不超过2000m The altitude does not exceed 2000m -40C°~+90C° ≤90% IEC60269-1/GB13539-1 IEC60269-6/GB13539-6 1575V 2-20A NSPV-32L 25-50A NSPV-32L.1额定电流(A) Rated Current (A) 额定电压(V) Rated Voltage (V) 分断 Breaking capacity Pre-arc=I2t-value(A2S) Toal I2t-value @DC 1500V(A2S) 功耗(W) Power Loss(W) 2 1500 20kA@1500V 3.56 9.72 2.45 3 1500 20kA@1500V 27 50.1 1.48 3.5 1500 20kA@1500V 32 53.8 1.53 4 1500 20kA@1500V 37.5 57.5 1.58 5 1500 20kA@1500V 44.6 60.2 1.64 6 1500 20kA@1500V 50 63 2.19 8 1500 20kA@1500V 69.2 68.6 2.5 10 1500 20kA@1500V 87.5 74.5 3.2 12 1500 20kA@1500V 106.8 168.6 3.4 15 1500 20kA@1500V 132 301 3.7 16 1500 20kA@1500V 142 312 3.9 20 1500 20kA@1500V 172.6 341.8 4.3 25 1500 20kA@1500V 214 382 4.8 30 1500 20kA@1500V 256 423 5.2 32 1500 20KA@1500V 270 443 8.85 40 1500 20KA@1500V 350 650 12.67 50 1500 20KA@1500V 470 800 13.65技术参数: Technical data: 时间电流曲线: Time current curve:
