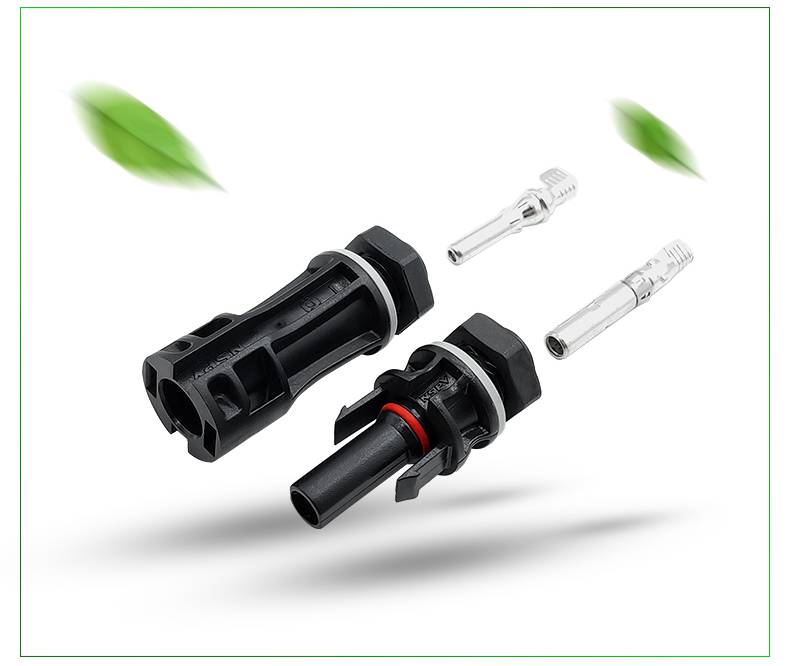

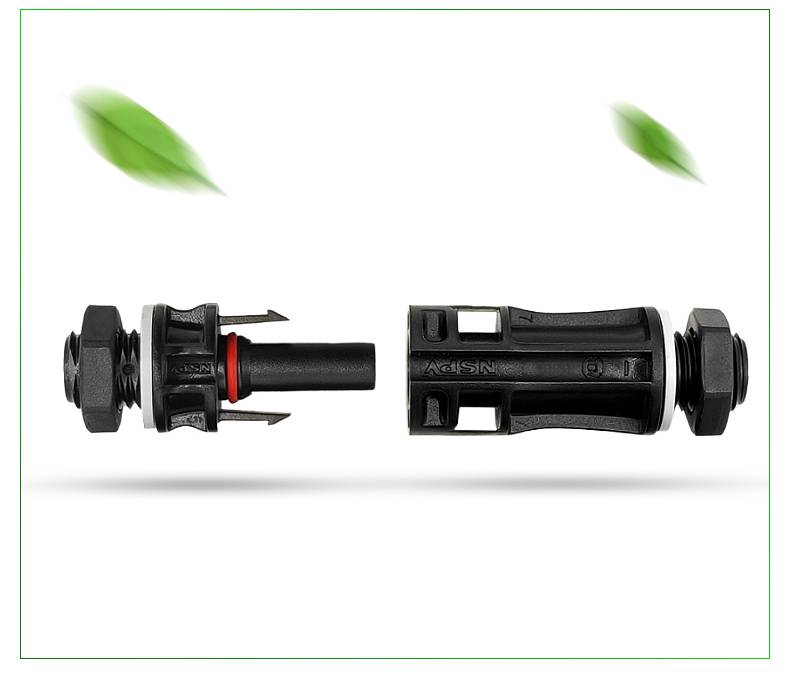

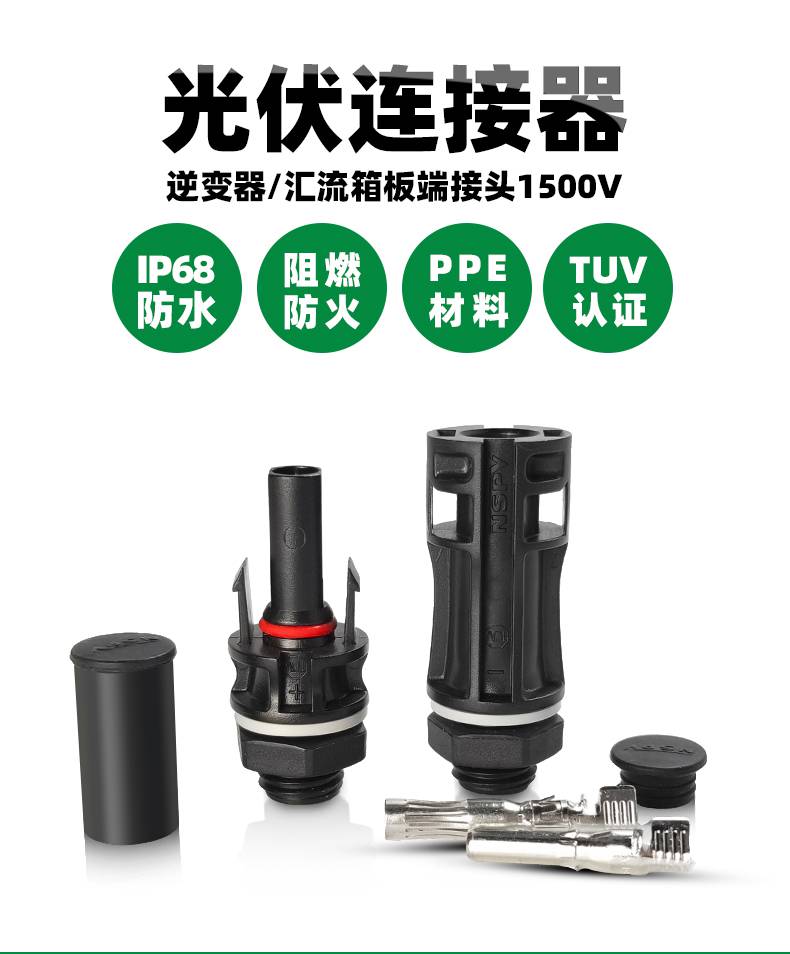

光伏插头兼容mc4光伏连接器太阳能逆变器箱体板面公母接头tuv认证
浏览: 755
品牌: NSPV
单价: 5.87元/套
最小起订量: 10 套
供货总量: 714521 套
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2023-01-05 20:30

详细信息
产品特性 : 防水阻燃 品牌 : NSPV
型号 : 4PN-15/4PP-1500V-C 种类 : 板对线
应用范围 : 电源 工作频率 : 高频
接口类型 : DC/DC 形状 : 条形
线长 : 300 制作工艺 : 注塑
加工定制 : 特性 : 防水

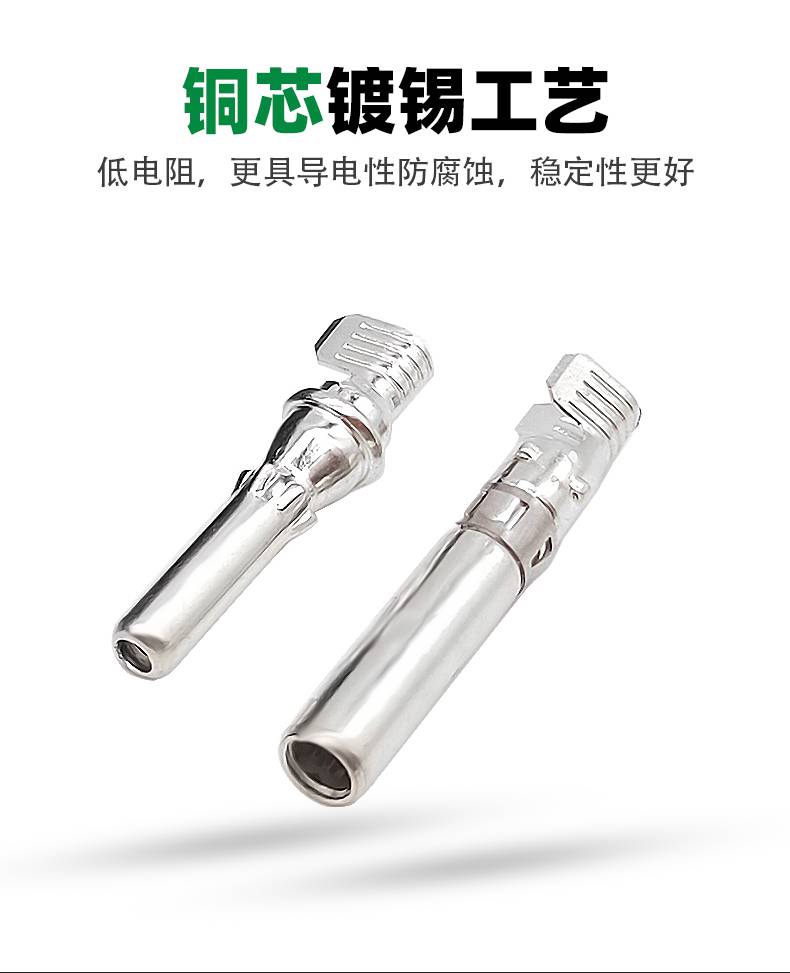

接触件材质 : 铜镀锡 绝缘体材质 : PPE
芯数 : 单芯 针数 :
物料编号 : 4PN-15/4PP-1500V-C 小包装数 : 10
应用领域 : 新能源
























 光伏4.0面板1500VDC连接器 PV4.0 1500VDC Panel Connector 产品规格 Product Specifications 绝缘材料 Insulation material PPE/PA 安全等级 Safety degree II 额定电流 Rated current 35A 阻燃等级 Flame class UL94-V0 连接器接触电阻 Contact resistance ≤0.25mΩ 连接方式 Connecting system 压接 Crimp connection 额定电压 Rated voltage 1500VDC 环境温度范围 Ambient temperature range -40℃…+85℃(IEC) 测试电压 Test voltage 8kV(50Hz,Imin) 适配电线规格 Suitable cable cross sections 2.5~6mm2 /14~10AWG 金属导体材料 Contact material 铜,镀锡 Copper,Tin plated 螺帽锁紧力 Nut cap locking force 0.8-1.0Nm CATIII/2 额定脉冲电压 Rated Impulse voltage 保护等级 Degree of protection IP68(1m,1H) 温度上限 Upper limiting temperature 过压等级 Overvoltage category/Pollution degree 110℃(IEC) 图示: Drawing: 16kV 母连接器 Female Connector 4PP-15 公连接器 Male Connector 4PN-15电流Current Amps 35 4.05 Ø 2.1 35 5.8 Ø2.8 35 5.8 Ø3.4 端子样式 Terminal type 端子样式 Terminal type  2.5mm2 /14AWG 4PN60 a a' 适配电线规格 Cable Size 1.5/2.5mm2 / 16/14AWG 4.0/6.0mm2&10/12AWG 4.0/6.0mm2&10/12AWG 4CNTL2501-01 车件端子 Lathing pin 2.5mm2 /14AWG 4CNTL4001-01 4.0mm2 /12AWG 4CPTL6001-01 4.0mm2 /12AWG 6.0mm2/10AWG 4CPTL2501-01 车件端子 Lathing pin 6.0mm2/10AWG 4CNTL6001-01 冲压公端子Stamping female pin 面板连接器料号Panel connector part number: 4CPTL4001-01 公端子 Male terminal 料号Part No. 4PN25 母端子 Female terminal 母端Female 4PP25 4PP40 4PP60 电线规格 Cable Size 4PN40 公端Male 端子料号Terminal part number: 4.0-6.0mm2 /12-10AWG 4CNTS4001-01 4.0-6.0mm2 /12-10AWG 料号 Part No. 电线规格 Cable Size 料号 Part No. 4CPTS2501-01 冲压件端子 Stamping pin 1.5-2.5mm2 /16-14AWG 4CNTS2501-01 冲压件端子 Stamping pin 1.5-2.5mm2 /16-14AWG 4CPTS4001-01 冲压母端子Stamping male pin 面板孔位尺寸Panel Hole Size 面板尺寸Panel size 解锁工具Wrench tool
