CHT9960太阳能接线盒综合测试仪 |
一、性能介绍
CHT9960型太阳能光伏接线盒综合测试仪，是针对光伏接线盒及其它配套组件的电气特性测试而研制的专用测试仪器，可测试接线盒及其组件的正向导通压降VF、反向漏电流IR、反向电压VR、导通直流电阻R，以及温度TC等参数，能满足10 ~ 400 W接线盒（8个二极管至一个二极管）的测试所需的要求，它可以广泛应用在接线盒生产厂家和光伏组件生产厂家对接线盒电气性能参数测试，以提高接线盒产品的性能及质量。
本仪器采用***新的开关可编程电源技术，轻松适应各种电源环境，仪器重量轻、体积小，同时输出功率大。采用ARM和嵌入式技术，采用3.5寸FTF真彩显示，支持文件系统功能，能保存几百组测试数据，可将测试结果倒至U盘。通过RS232接口用户可以进行与电脑通讯，进行编程和开发。同时仪器自带的Handler口，支持产线高速测试和快速分选。

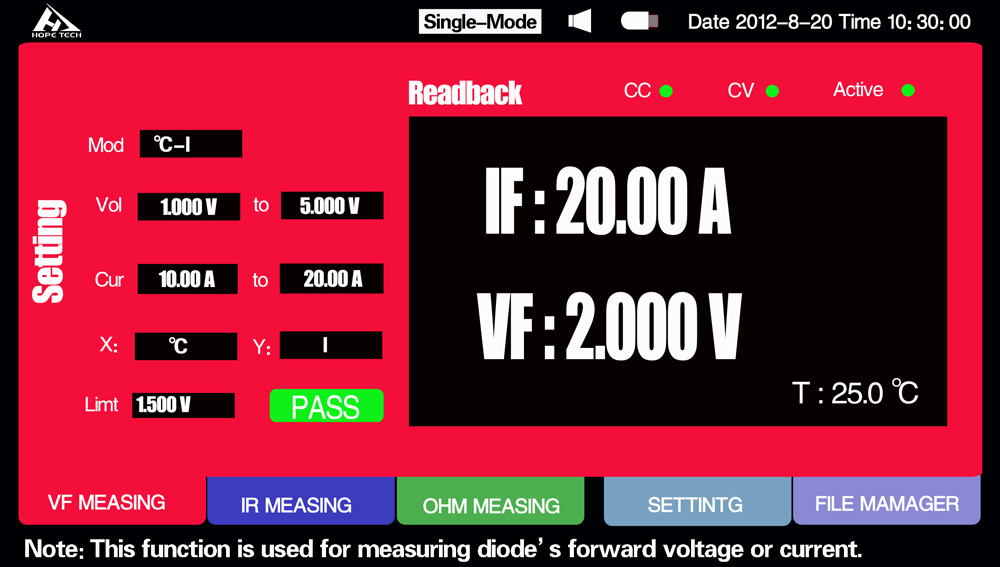

二、测试项目和界面1、VF测试(正向导通电压)用户可以任意设定正向导通电流（短路电流），设置范围0~20A，在改条件下检测二极管的正向导通电压和温度。
*温度可选择显示二极管表面温度Tcase或二极管PN结温度Tj，Tj转换公式：
Tj = Tcase + R*If*Vf；
另外，用户也可以给定二极管的正向电压，同时检测二极管的正向导通电流和温度。
图1

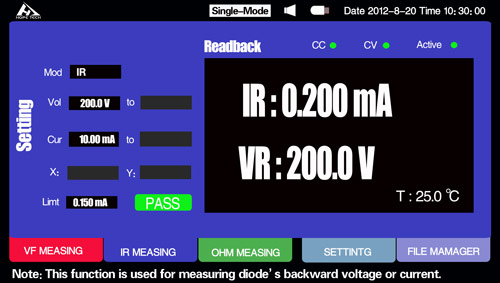

2、IR/VR测试（反向漏电流）该项功能用于测试二极管的反向漏电流，用户可以任意设置0~250V的反向电压，同时测试二极管的漏电流和温度。
图2

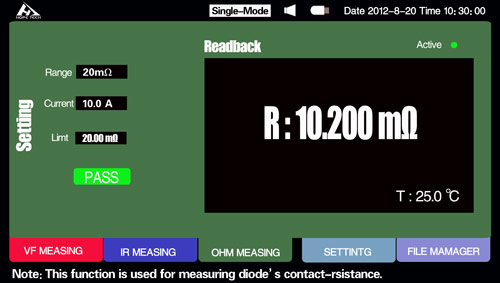

3、接触电阻测试（接触电阻/导线电阻）该项功能用于用于测试接线盒的接触件的接触电阻和导线电阻，测试电流可以在0~10A间任意设定，测试范围1μΩ~10Ω。
图3

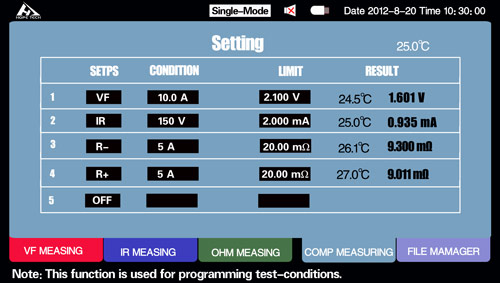

3、综合测试综合测试功能，用户可以通过设置好测试条件后，进行综合测试，并可分选判断测试结果。测试结果和通过U盘进行存储。
图4
技术指标
测试功能 | VF/VR/IR/R/TC | ||
VF测 试 | 电流设定 | 范围 | 0~20 A |
设置精度 | 1%±2个字 | ||
电流回读 | 范围 | 0~20 A | |
测试精度 | 0.1%±2个字 | ||
电压测试 | 范围 | 0~20 V | |
测试精度 | 0.1%±2个字 | ||
IR/ VR测 试 | 电流设定 | 范围 | 0~100mA任意设定 |
设置精度 | 0.5% | ||
电压设定 | 范围 | 0~250 V 任意设定 | |
设置精度 | 0.5% | ||
IR | 测试精度 | 0.1%±2个字 | |
VR | 测试精度 | 0.1%±2个字 | |
低电阻测试 | 范围 | 1μΩ~10Ω | |
精度 | 0.1%±2个字 | ||
温度测试 | 范围 | -10℃~200℃ | |
精度 | 0.1%±1℃ | ||
其它功能 | VF-℃ VR-IR 图形扫描（用户定制开发，收费项目） | ||
分选功能 | 可设置上下限值、提供分选和声光报警 | ||
综合测试 | 多种功能可以任意组合编辑 | ||
文件存储 | U盘存储 | ||
接口 | RS232/Handler | ||
电源 | 电压100~260V AC / 40~70 Hz | ||
功率 | 500W MAX | ||
尺寸（L×W×H） | 358mm×249mm×102mm | ||
重量 | 3.5kg | ||
