系统概述
我公司是一家从事电源设备设计制造的企业。主要产品有并网逆变器、工频防爆逆变器、船用逆变器、纯正弦波逆变器、光伏储能油电宝、太阳能离网逆变器、交流单三相转换器、光储一体机、太阳能控制器、光伏水泵逆变器、光伏汇流箱、风光互补控制器等产品。在过去几年的发展实践中，我企业根据风力发电机、太阳能电池板的特性，依照有关标准，研发出各类功能齐全、性能稳定、保护功能完善的系列产品。本产品质量保证体系完善，实行全面、全员、全过程的质量控制，出厂前逐台严格测试，各项性能优于有关标准，确保用户安全，可靠使用。
[性能]
逆变电源（Inverter Power System），一般是指将低压的直流电转变成高压（或低压）交流电的装置，它可以用蓄电池或者太阳能光伏板，风力发电机等做电源，输出稳定的交流电。传统的逆变电源是采用直流电动机—交流发电机组来实现这种电能转换的，而现代的逆变电源多是通过功率半导体器件来实现电能转换的，又被称为静止变流器。其在体积、重量、变换效率、可靠性、电性能等方面优于传统的逆变装置。
我公司研发的各种逆变电源，均采用进口第六代智能模块IPM高科技功率器件，使用DSP28335系列高度集成控制技术，数字化高可靠性电路设计，结构简单维护方便实现在线长年无故障运行。本公司逆变器均采用隔离变压器输出设计，输出的纯正弦波交流电源，使设备不受干扰。
[分类]
我公司拥有多种规格逆变电源的研发和生产能力。按不同的直流DC输入等级，可以分为：DC48V、DC96V、DC110V、DC120V、DC192V、DC220V、DC240V、DC300V、DC360V、DC492V，DC600V等。
性能特点：
1.采用第六代IPM智能模块，性能稳定，具有短路，过载，过温保护，使用寿命可长达15年以上；
2.智能化、模块化设计、结构简单便于维护；
3.根据产品配置条件、调整系统的使用模式：逆变优先或市电旁路优先可任意设置；
4.双模式启动选择功能，通过液晶设置可以设置降压启动和变频启动两种方式。这样可以充分发挥逆变器的功率，再也不需要在带电机，感性负载时扩大逆变器的容量，给用户节省了费用；
5.输出频率可以自行设置，例如想控制电机转速设置为30HZ，逆变器就输出30HZ。此功能非常方便客户使用于不同的负载类型；
6.输入直流电压范围可以设置，例如过压点，欠压点，过压恢复点，欠压恢复点都可通过液晶屏来设置。此功能方便可以增加或减少蓄电池，光伏组件灵活使用；
7.输出纯正正弦波,它具有瞬态响应好小于50MS,波形失真小，逆变效率高、输出电压稳定；
8.内置工频隔离变压器，耐冲击性强，可带电机、马达、空调等冲击性强的设备。同时直流母线与交流母线全面隔离，避免了交直流之间的干扰；
9.LCD液晶显示，可以显示输入直流电压，输出频率，相电压，相电流，市电旁路电压，输出电量KWH，时间，温度，故障显示；
10.采用SVPWM空间矢量算法，高转换效率、高瞬间功率及低无负载损耗转换效率可以到93%以上；

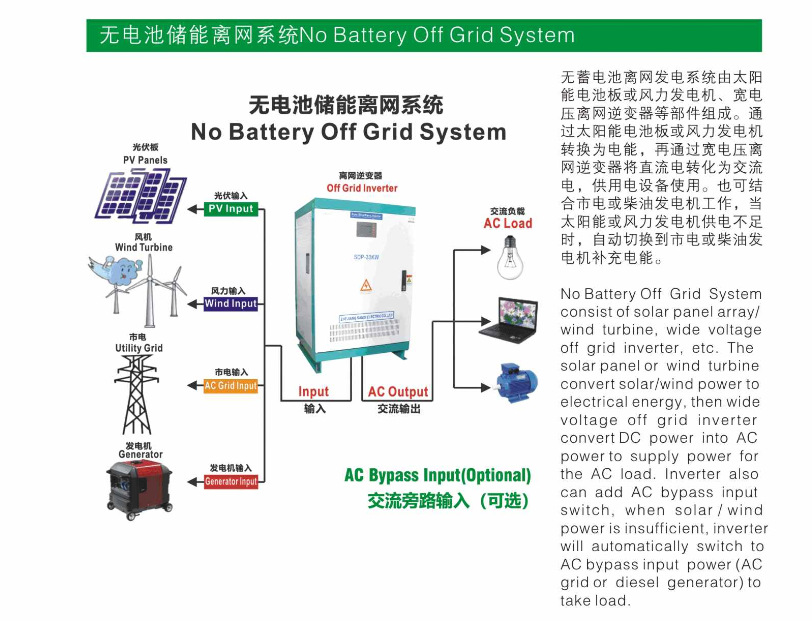

11.宽电压输入可按照客户要求定制，输入电压范围从100-400V，200-500V，300V-600V 或450-800VDC，适用于太阳能/风能系统没有备用蓄电池,直流输入直接接太阳能板/风力发电机, 在线式切换时间为0秒；
12.控制逆变一体化设计，结构简单、维护方便
13.本产品通过欧洲CE (EMC和LVD)认证以及澳大利亚能源网CEC认可；
可选配置：
RS485通讯监控系统
带市电互补/充电功能
技术参数：
型号 | SDP-15KW | |
隔离 | 工频变压器 | |
直流输入 | 额定电压（VDC） | 96VDC |
额定电流（A） | 156A | |
市电旁路电压（VAC） | 380VAC三相四线 | |
充电电流（A） | 20A | |
交流输出 | 额定功率 (KW) | 15KW |
额定电压（V） | 三相四线380VAC±3% | |
输出频率（HZ） | 50Hz±0.05Hz | |
额定电流（A） | 22.7A（每相） | |
功率因数（PF） | 0.99 | |
输出波形 | 纯正弦波 | |
频率精度(Hz) | 50Hz±0.05Hz | |
过载能力 | 120%, 10秒 | |
逆变效率 | >90% | |
波形失真率(THD) | ≤2%（线性负载） ≤5%（非线性负载） | |
不平衡能力 | ≤20%（长期不平衡负载会影响设备寿命） | |
动态响应 | 5%，≤50ms | |
显示 | LCD | |
运行方式 | 可连续运行 | |
绝缘强度 | 2000Vac, 1 分钟 | |
保护功能 | 工作温湿度范围 | -15~+50℃ |
相对湿度 | 0~90%，不结露 | |
保护功能 | 输入防反保护、欠压保护、过压保护、输出过载保护、短路保护、过热保护 | |
冷却方式 | 风扇 | |
短路保护 | 不自动恢复，需重启机器 | |
工作环境 | 噪音 (dB，1米) | ≤50dB |
防护等级 | IP20（室内） | |
海拔高度（m） | ≤3000 | |
机械尺寸 | 立式（深*宽*高） | 600x470x750mm |
重量（kg） | 135Kg | |
