1.功能简介
本太阳能控制器于太阳能光伏系统中，协调太阳能电池板、蓄电池、负载的工作，是光伏系统中非常重要的组件。使整个太阳能光伏系统高效，安全的运作。
太阳能主要用于家庭、商业区、工厂、交通、牧区、通信以等太阳能供电的系统。本太阳能路灯控制器具备以下基本功能:
· 过载保护
· 短路保护
· 反向放电保护
· 极性反接保护
· 雷电保护
· 欠压保护
· 过充保护
2.工作特性
（1）12/24V自动识别
（2）高效的串联式PWM充电方式，延长了蓄电池寿命，提高了系统性能
（3）使用功率 MOSFET 作为电子开关，没有任何机械开关
（4）LED数字化功能菜单设置及显示简明、易用
（5）密封、胶体、开口式三种类型铅酸蓄电池充电程序可选
（6）采用温度补偿，自动调整充放电参数，提高蓄电池使用寿命
（7）控制器具有过温、过充、过放、过载、短路自动保护功能
（8）任意组合的光电池及蓄电池反接自动保护功能
3.产品选型
一：应该选择功耗较低的控制器，控制器24小时不间断工作，如其自身功耗较大，则会消耗部分电能,***好选择功耗在1毫安以下的控制器。
二：要选择充电效率高的控制器，控制器能自动追踪电池板的***大电流，尤其在冬季或光照不足的时期，其他的高出20%左右的效率。
4.控制原理
蓄电池电压采集:用于蓄电池工作电压的识别。利用微控制器的PWM功能,对蓄电池进行充电管理。
蓄电池开路保护:万一蓄电池开路,若在太阳能电池正常充电时,控制器将关断负载,以保证负载不被损伤,若在夜间或太阳能电池不充电时,控制器由于自身得不到电力,不会有任何动作。
充保护:充电电压高于保护电压时,自动关断对蓄电池的充电;此后当电压掉至维护电压,蓄电池进入浮充状态,当低于维护电压后浮充关闭,进入均充状态。当蓄电池电压低于保护电压时,控制器自动关闭负载开关以保护蓄电池不受损坏。通过PWM充电电路(智能三阶段充电),可使太阳能电池板发挥***大功效,提高系统充电效率。本产品支持蓄电池的反接、过充、过放。
5.接线方法
方法:一般的太阳能路灯控制器应先连接负载，其次是蓄电池线，***后再连接太阳能电池板线。

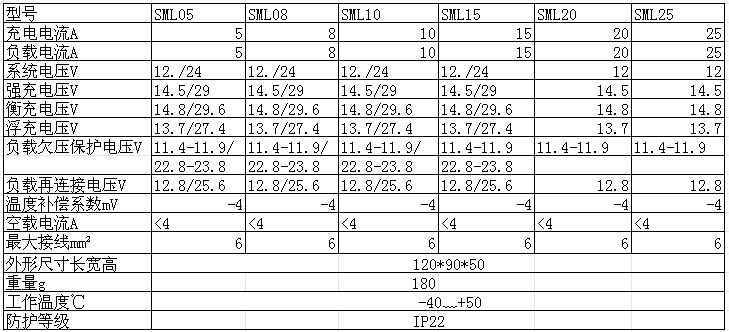

7.技术参数
