| 加工定制：是 | 品牌：至合 | 型号：ZH-FLD |
| 类型：太阳能路灯 | 防护等级：IP67 | 光源类型：高频无极灯 |
| 额定功率：40（W） | 电压：12（V） | 日照时间：年平均日照时间2000~2300小时（h） |
| 外形尺寸：800（mm） | 寿命：大于5万（h） | 用途：城市照明 |
（1） ZH-FLD风光互补路灯 简约、朴实的灯体设计风格结合专业的灯体太
阳能电池板支架的结构设计，实用性更强。***合理的枝术参数配置，工作稳定可靠。

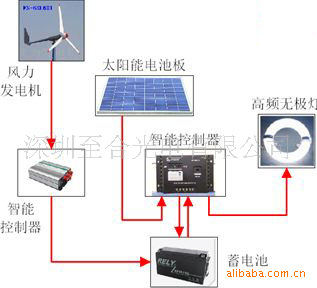

A．系统组成图：
B.系统结构示意图：
C．系统工作原理：
当有阳光时太阳电池板把太阳辐射能(光能)转换为电能经光电智能控制器给蓄电池充电,当风速大于12.5M/S时风力发电机把风能转换为电能经风电智能控制器给同一蓄电池充电,通常阴雨天阳光弱而风大,大晴天风小而阳光充足,从而实现风光互补发电。如环境亮度下降至太阳能电池板输出电压为设置的启控点电压时，智能控制器延时10分钟（防误判）后自动接通负载点亮40W的高频无极灯，其照明时间可选择为延时方式4~10小时或环境亮度变亮至太阳能电池板输出电压大于启控点电压时自动关断电源。
D．系统配置:
ü 型号：ZH-100WLD
ü 太阳电池板：100Wp(18V多晶硅)
ü 风力发电机：300W
ü 蓄电池:12V/100Ah*2(免维护铅酸蓄电池)
ü 光源：40W无极灯
ü 控制器：智能专用控制器SPV-DCRC-12/10A
ü 灯体：8000mm/h钢结构标准杆（热镀锌/喷塑）
ü 照明时间：6小时/天，连续2~5个阴雨天可正常工作
ü 温差范围：-20℃~65℃
本配置适用地区：年平均日照时间2000~2300小时
年平均风速4M/S~5M/S
E.设备性能:
.1 太阳能电池板：由高转换效率的单片太阳电池、EVA胶膜、低铁钢化玻璃和由氟塑料涤纶复合而成的Tedlar(TPT)背膜组成。利用可靠的焊接技术、高真空加热层压工艺及配备经防腐处理铝合金边框、水密接线盒，组成结构合理，抗紫外老化和抗风强度达2400Mpa的太阳电池组件，转换效率大于14%，寿命长达25年以上。
.2 控制器：具备多种功能，采用脉冲调制技术，不仅能有效的保护蓄电池，防止过充电现象的发生。它还能快速、平稳的为蓄电池充电，其内置温度补偿装置，充电过程完全符合IU曲线。
规格型号 | SPV系列 | |
额定电压（Vdc） | 12 | |
额定充电电流(A) | 5~8 | |
额定负载电流(A) | 5~8 | |
太阳能***大开路电压(V) | 25 | |
过充电压(V) | 14.4 | |
过放电压(V) | 断开 | 10.8 |
恢复 | 12.0 | |
空载电流(Ma) | 8 | |
蓄电池温度补偿mv/cell/℃ | -7 | |
使用环境(℃) | -20~+60 | |
使用海拔(m) | 6000 | |
尺寸(mm3) | 140×90×34 | |
重量(kg) | 0.2 | |
使用寿命(年) | 8 | |
3． 蓄电池：
全密封、安全可靠；
免维护、无需补水；
阀控装置、气压正常、不积累过量的气体；
长寿命设计、浮充使用达5年以上；
使用温度范围宽、电池可在-40℃-60℃的温度范围内使用；
4．无极灯:
功率：40W/12V
寿命：>10年，免维护，是普通灯寿命的100倍；
功率因数：>0.98，比普通灯节电10倍；
工作频率：210KHZ
使用电压：宽电压
高光效：80LM/W；
光通量恒定：2000小时的保持95%
