一、家庭光伏并网系统简介

1、家庭并网：

   家庭并网光伏供电系统是利用太阳能电池将太阳能直接转化为电能的一种小型家庭并网型发电系统，适应于城市和农村家庭供电。在有太阳光照射时，光伏供电系统向电网发电，而在阴雨天或夜晚光伏供电系统不能满足负载需要时又从电网买电，电网进行补充供电已确保家庭的稳定供电。而当光伏发电量过剩时，又可将多余的发电量送回电网，以确保再生能源的***大化利用；另外，当电网因故障出现停电时，又可由太阳能独立供电。在并网光伏系统中***需要关心的问题就是如何选择***佳的倾角使太阳电池组件全年的发电量***大，***佳倾角的选择都是需要根据实际情况进行考虑，需要考虑太阳电池组件安装地点的限制。

2、系统构成：

   家庭并网光伏供电系统主要光伏电池组件方阵、并网逆变器和配电箱（测试仪表和计算机监控等电力电子设备）等三部分组成。

（1）光伏电池组件方阵：由太阳电池组件（也称光伏电池组件）按照系统需求串、并联而成，在太阳光照射下将太阳能直接转化为直流电，它是太阳能光伏系统的核心部件。

（2）并网逆变器则将直流电转化为能直接并网的交流电，并能根据光伏电能的大小自动功率跟踪（MPPT）；

（3）配电箱则主要是将逆变器输出的交流电接入家庭低压电网，并配有相应的计量、显示仪表以及自我保护、电网保护、负载保护。

二、优势

      太阳能光伏发电的过程没有机械转动部件也不消耗燃料，并且不排放包括温室气体在内的任何物质，具有无噪声、无污染的特点；太阳能资源没有地域限制，分布广泛且取之不尽，用之不竭。

      1)、太阳能资源取之不尽，用之不竭，照耀到地球上的太阳能要比人类当前耗费的能量大6000倍。并且太阳能在地球上散布普遍，只需有光照的当地就可以运用光伏发电系统，不受地区、海拔等要素的限制。

      2)、太阳能资源到处可得，可就近供电。不用长间隔保送，防止了长间隔输电线路所形成的电能损掉，还也节流了输电成本。这还也为家用太阳能发电系统在输电不方便的西部大规划运用供应了前提。

      3)、太阳能光伏发电的能量转换进程简略，是直接从光子到电子的转换，没有中心进程(如热能转换为机械能，机械能转换为电磁能等)和机械活动，不存在机械磨损。依据热力学剖析，光伏发电具有很高的理论发电效率，可达80%以上，技术开拓潜力宏大。

      4)、太阳能光伏发电自身不运用燃料，不排放包括温室气体和其他废气在内的任何物质，不污染空气，不发生噪声，对情况友爱，不会蒙受能源危机或燃料市场不不变而形成的冲击，是真正绿色环保的新型可再生能源。

      5)、太阳能光伏发电进程无需冷却水，可以装置在没有水的荒凉沙漠上。光伏发电还可以很便利地与修建物连系，组成光伏修建一体化发电系统，不需求独自占地，可节流珍贵的地盘资源。

      6)、太阳能光伏发电无机械传动部件，操作、维护简略，运转不变牢靠。一套光伏发电系统只需有太阳能电池组件就能发电，加之主动节制技术的普遍采用，根本上可完成无人值守，维护成本低。

      7)、太阳能光伏发电任务功能不变牢靠，运用寿命(30年以上)。晶体硅太阳能电池寿命可达20~35年。在光伏发电系统中，只需设计合理、造型恰当，蓄电池的寿命也可长达10~15年。

      8)、太阳能电池组件构造简略，体积小，分量轻，便于运输和装置。光伏发电系统建立周期短，而用依据用电负荷容量可大可小，便利灵敏，极易组合、扩容。

三、详细参数

3.1设备组成及报价

屋顶安装

 地面安装

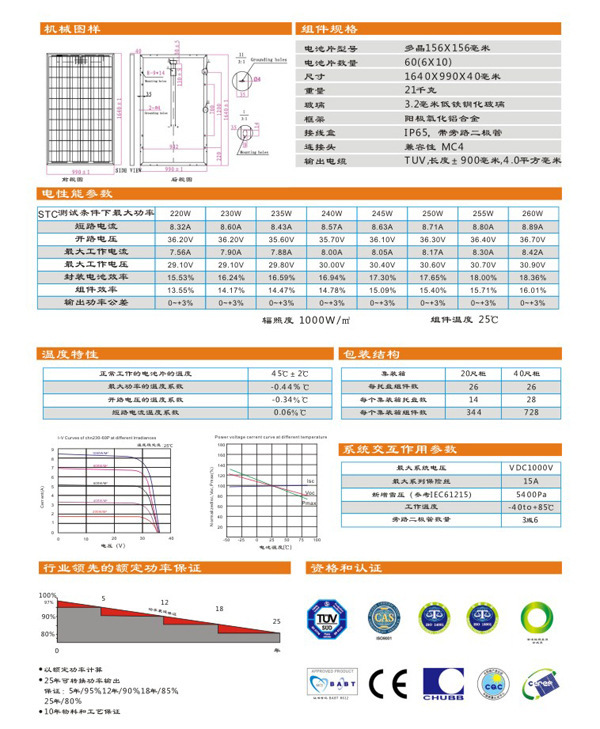

3.2、光伏组件250W多晶硅电池组件性能参数

3.3、 光伏逆变器1KW并网逆变器基本参数

 性能特点：

     ·采用先进的IGBT功率模块；

     ·***大功率点跟踪（MPPT）效率＞99.9%；

     ·内置直流断路开关；

     ·先进反孤岛技术；

     ·模块设计易安装、操作及维修；

     ·高转换效率、低温升、低噪音、长寿命；

     ·多种语言液晶显示。兼容多种通讯方式；

     ·宽范围的MPPT输入电压范围；

     ·完善的系统保护功能，高可靠性设计。

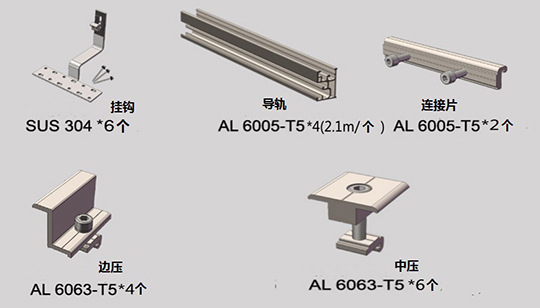

3.3、 1kw光伏支架系统及安装

JINYO-1K系统适用于自身坡度不够大需要增加太阳能组件安装角度的屋顶。适用于罗马瓦、鱼鳞瓦、石板瓦等各种类型瓦片屋顶，可安装任意规格的太阳能电池板。采用先进的模块化设计，零部件通用配合性好，安装方便，现场无需二次加工。

     安装简便：仅使用单一的安装工具就可以将整套支架安装完成；
     排水减沙：支架采用矩阵式流线型设计，真正做到排水减沙；
     应用广泛：可根据客户要求进行自由组合；
     耐腐蚀，抗风雪能力强 等等

     支架参数简要：
     安装地点：平面屋顶 安装角度：按客户要求 支撑导轨：铝合金横梁导轨
     风速：42m/s 雪压：1.4kn/㎡ 质保：10年

3.4、光伏电气系统接入方案
