太阳能控制器
V42-12v24v全防水双路输出控制器
一：主要特点
1.IP68防水等级，铝制外壳设计，能有效的防止各种腐蚀，能在更恶劣的环境下工作。
2.12V/24V系统电压自动识别。
3.LED双数码管显示和防水按键操作，使用简单快捷。
4.改进型PID智能算法充电，充电效率比传统PWM高出3%-5%,有效提高蓄电池使用寿命。
5.五种负载工作模式，方便用户使用在各种路灯及监控设备上。
6.外置温度传感器，提供高精度的温度补偿。保障蓄电池不过充过放，提高蓄电池使用寿命。
7.参数设置掉电保存功能，无需重复设置，使用方便智能。
8.发光二极管状态指示，更直观的观察系统各设备工作状态。
9.具有过充、过放、反接、短路、防雷保护。
10.双路负载输出，可以独立控制。
二：安装和接线

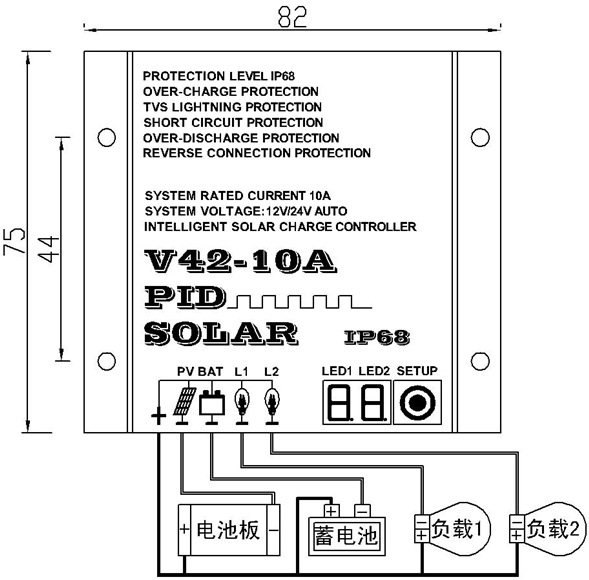

1.控制器安装要牢靠，接线要接牢固。尺寸如下：
外形尺寸：82×75×20.5(mm) 安装尺寸：44×75(mm) 安装孔径：3.5(mm)
2.本控制器太阳能电池板的电压不能超过55V。请谨慎使用，以免损坏控制器。
3.控制器可以工作12V或者24V系统下，使用时请先接蓄电池正负极，控制器会自动识别蓄电池电压，如果是12V系统数码管开机后会显示“12” ，如果是24V系统数码管会显示“24” 。
4.控制器采用共正极设计，请将蓄电池、电池板、负载的正极一起连接到控制器正极（红线）。
5.连接蓄电池“一”负极时，如果连接正确，控制器指示灯会亮，否则检查连接是否正确。
6.连接电池板“一”负极时，如果有阳光，电池板指标灯会亮，否则检查连接是否正确。
7.连接负载1与负载2的“一”负极，将负载负极连接到控制器负载输出端口，负载额定电流不能超过控制器额定电流。接线图如上。
三：设置说明
1.进入设置:按下按键不放开，直到数码管开始闪烁。表示成功进入设置模式。
2.进行设置:按一下按键马上松手，数码管的数字会变化，再根据每个数码管代表的意思，调到相应的值。
3.保存设置:在数码管闪烁的时候，按下按键不放开，直到数码管停止闪烁。或者不按下按
键，等待数码管自己停止闪烁。表示成功保存设置。
4.负载1与负载2的控制:LED1数码管代表控制负载1。LED2数码管代表控制负载2。在数码管没有闪烁时，
按一下按键马上松手，数码管LED1与LED2会切换显示。如果要设置负载1，就在数码管LED1亮，LED2灭
时，按下按键不放开，直到数码管LED1开始闪烁后。进行调节数码管的值。设置LED2数码管同理。
