CMP12太阳能充放电控制器系我公司自主开发的***新专利产品，适合12V（120瓦太阳能板）或24V（240瓦太阳能板）太阳能发电系统的自动控制。
I功能：
1.过载保护 2.短路保护 3.雷电保护 4欠压保护 5.过充保护
II 接线：

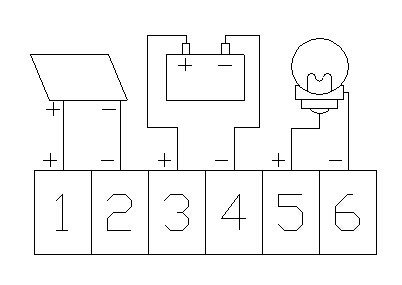

揭开控制器上盖，露出接线端子，按上盖图示连接：
1．将蓄电池的“+”、“-”极正确牢固地连接到控制器相应的端子上(左起第3、第4)。
*负荷指示灯（load）闪动一下并且15秒后会亮起，表示连接正确，可继续进行下列连接。否则会损坏控制器。
2．将太阳能板的“+”、“-”极正确牢固地连接到控制器相应的端子上(左起第1、第2)。
*如果连接错误会损坏你的控制器。
3．将负载的“+”、“-”极正确牢固地连接到控制器相应的端子上（左起第5、第6）
III 指示灯：
1．充电指示灯1支（charge），亮起表示正在强力充电，闪动表示正在浮动充电，不亮表示充电已经停止。
2．负荷指示灯1支（load），亮起表示有输出，负载可以工作；不亮表示没有输出，负载不能工作。
注意事项：
1．接线前请仔细核对并确认太阳能板、蓄电池、负载的额定电压，三者的额定电压应相同，且都是12V或者都是24V。
2．太阳能板、负载的额定电流不得大于控制器的额定电流。
附参数表：
额定电压 | 12V或24V | 供电停止电压 | *10.8V或21.6V |
额定充电电流 | 5A 10A 15A 20A 30A | 供电恢复电压 | *11.8V或23.6V |
额定负载电流 | 5A 10A 15A 20A 30A | 充电停止电压 | *14V或28V |
工作温度 | -20 ~ +60℃ | 停充电压温度系数 | -3mV/℃/cell |
外形尺寸(L*W*H) | 101×95×35 mm | 净重 | 190g |
*参数可根据用户要求定制。
