深圳弘翼电源设备有限公司

HYHC—E12V/24V简易型太阳能充放电控制器系我公司自主开发的***新产品。可以实现太阳能发电系统的自动控制。

一、太阳能控制器功能特点：

1．具有过充、过放、电子短路、过载保护、等全自动控制；以上保护均不损坏任何部件，不烧保险。

2．采用了串联式充电主电路，使充电回路的电压损失较使用二极管的充电电路降低近一半

3．直观的LED发光管指示当前电瓶状态，让用户了解使用状况。

4．采用大口径、大间隔接线端子,可安装***大6mm2导线,导线间隔9.5 mm,增强了绝缘性能及安装可靠性,不易滑丝。

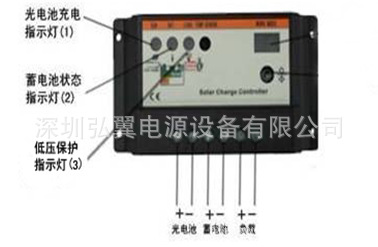

二、简易型太阳能控制器面板及接线：

注意事项：

1．接线前请仔细核对并确认太阳能板、蓄电池、负载的额定电压，三者的额定电压应相同

2．太阳能板、负载的额定电流不得大于控制器的额定电流

3．注意接线正负极

三、简易型太阳能控制器操作及使用

 光电池充电指示灯：指示太阳能板上光照情况，当有光照在太阳能电池板时，该灯为绿色常亮

  蓄电池状态指示灯：指示蓄电池电压情况，正常放电或电压值在正常范围内时，该灯为绿色常亮；电压低于保护值时，该灯不亮。

  低压保护指示灯：当蓄电池低压保护时，该灯为红色常亮，正常情况下，该灯不亮。

四、太阳能控制器故障及处理

五、弘翼简易型太阳能控制器技术参数表
