多路温度采集模块说明书
XHAD-24A1(P)
一、功能概述：
采用高性能单片监控芯片为核心，确保了产品测控的精确性、稳定性。是一款高精密度、高集成性的控制器。该产品可以同时配接多路传感器，可以同时对一个环境进行多重控制，或独立监测、控制多个环境的温度。产品分为16路、24路温度采集。可以分别数字显示16路（***多24路）环境测量的温度值。三线制PT100温度传感器采集方式，带RS485通讯接口，MODBUS-RTU通讯协议，拨码开关地址可设定不同地址，***多可以32台控制器组网。

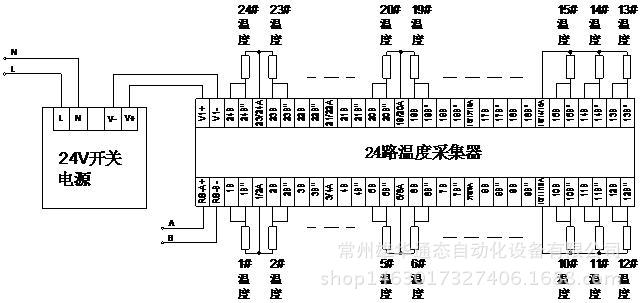

二、控制器接线示意图
三、电气参数
型号 | XHAD-16A1(P) | XHAD-24A1(P) |
采集温度回路数量 | 16路 | 24路 |
外形尺寸 | 长*宽*高/156*127**64（单位mm） | |
额定电压 | DC24V/+-10% | |
测量温度范围 | -99度到300度 | |
传感器类型 | PT100热电阻 | |
通讯 | 通讯方式：RS485串口通讯/通讯波特率可调/数据位8/偶校验/停止位1 通讯协议：MODBUS-RTU ，***多可以32台同时组网，地址设置参见设置表 | |
显示精度 | 0.1度 | |
