| 品牌 | 斑杰 | 型号 | WYJ-30V5Ab2 | 输入电压 | AC220V±10％ |
| 输出电压 | DC0-60V | 输出功率 | 0-315W | 物料编号 | 0109 |
| 加工定制 | 是 |
概述
双路直流电源是由二路可调输出电源和一路固定输出电源组成的高精度稳压稳流电源，其电路由变压器降压，整流滤波，调整管功率损耗控制电路，运算放大器和带有温度补偿的基准稳压电源等组成， 其中二路可调输出电源为两套完全隔离的直流电源，具有电压电流在0至标称值之间连续可调，稳压与稳流自动转换功能，电路稳定可靠。二路电源可以分别单独输出，也可以进行串联(扩大电压使用)或并联(扩大电流使用)输出，在串联和并联时可组成主从跟踪电源，左边为主路，右为从路，调节主路电压电流，此时从路输出电压电流会严格跟踪主电源的输出电压电流值 ，此时调节从路旋钮是无效的。串联时***高输出电压可达两路电源额定电压值之和，并联时***大输出电流可达两电源电流额定值之和。三组电源均具有可靠的过载保护功能，输出过载或短路都不会损坏电源。本系列电源体积小，性能好，造型美观，是科研院校、工厂、研究所、实验室的首选直流电源供应器。
产品特点
● 外形美观，功能齐全，操作简单；
● 四组LED数字面板，分别显示两路输出电压值和电流值，直观方便；
● 三种输出模式：独立、串联、并联模式，提高输出功率范围；
● 高精度恒压、恒流工作模式，输出电压、电流可从0到标称值之间连续可调，多量程输出；
● 独立双路恒压、恒流自动转换功能，两路可调既可独立使用，又可自动串并联使用，并具主从自动跟踪调整功能；
● 串联模式下双倍电压输出，可构成正负电源输出 ，这对于需要对称且可调双极性电源的场合特别适用；
● 并联模式下双倍电流输出；
● 工频纹波噪音小，可靠性强，极好的电源和负载调整率；
● 过压过流超温等多重保护功能，使用更安全，寿命更长久；
● 满功率制造，带负载能力强，可选择连续/动态负载，长时间连续工作。
备选功能（选配）：
● 高精度电压，电流按预置输出；
● 可配有标准的通讯接口（USB / RS-232 / 模拟控制接口等），兼具桌上型和系统型的特性，根据您使用的需求，提供多用途的解决方案。
技术参数
● 输入电压： 220VAC ± 10% 50Hz ± 5Hz
● 额定输出电压：0-60V
● 额定输出电流：0-10A
★ 工作模式
1 ）两路独立输出 + 一路固定 5V/3A 输出
2 ）串联 ： 0-60V/0-5A
3 ）并联 ： 0-30V/0-10A
★ 稳压特性
电源效应： CV ≤ 0.01%+3mV CC ≤ 0.02%+6mA
负载效应： CV ≤ 0.01%+3mV(I ≤ 3A) CC ≤ 0.01%+5mA(I ≤ 3A)
CV ≤ 0.02%+3mV (I﹥3A) CC ≤ 0.02%+6mA(I ﹥3A)
纹波与噪声： CV ≤1mVrms (I ≤ 3A) CC ≤2mArms (I ≤ 3A)
CV ≤2mVrms (I ＞3A) CC ≤3mArms (I ＞3A)
★ 稳流特性
电源效应： ≤ 0.02%+3mA
负载效应： ≤ 0.02%+5mA
纹波与噪声 ： ≤ 3mA rms
★ 串并联模式
1）并联
电源效应： ≤ 0.01%+3mV
负载效应： ≤ 0.01%+3mV(I ≤ 3A)
≤ 0.01%+5mV(I ﹥3A)
2）串联
电源效应： ≤ 0.01%+3mV;
负载效应： ≤ 0.01%+5mV
正负电源：从路误差 ≤ 0.02%+6mV主路
( 无负载 , 加载时需加上负载效应 ≤ 0.01%+5mV)
★ 显示
电压指示精度：三位半 A/D 转换数字显示 ± 0.5 ％ +2 个字
电流指示精度：三位半 A/D 转换数字显示 ± 1 ％ +2 个字
★ 5V固定输出电源
额定输出电压： 5V ± 0.025V
***大额定输出电流： 3A
电源效应： ≤ 5mV
负载效应： ≤ 10mV
纹波与噪声： ≤ 2mVrms
保护：电流限制及短路保护
使用环境： -10~+40 ℃ 相对湿度≤80％
工作时间： 80% 满负荷连续工作时间＞8小时
应用领域
该电源体积小、性能好，将台式电源的便捷功能和系统电源的灵活特性完美的集于一身，广泛适用于：
☆ 电阻器、继电器、电机等电子元件老化，例行试验；
☆ 电子检验设备、生产流水线设备、通讯设备检测；
☆ 科研院校、研究所、大专院校实验室和自动化设备；
☆ 自动化控制、军工设备、 电力设备、仪器仪表；
☆ 邮电通讯、工业生产、质量控制和检测、电器维修；
☆ 其他需要通用稳定直流电源的领域。
我们的优势
■ 源头厂家 一手货源 产地直达；
■ 每台电源都留有足够的功率盈余空间，确保电源在满负载输出时,仍能连续稳定地工作；
■ 每台出厂的直流电源都是经过严格测试、质量过硬的合格产品；
■ 非标定制：坚持客户至上的原则，提供多路输出定制及其它特殊直流电源量身定做服务。

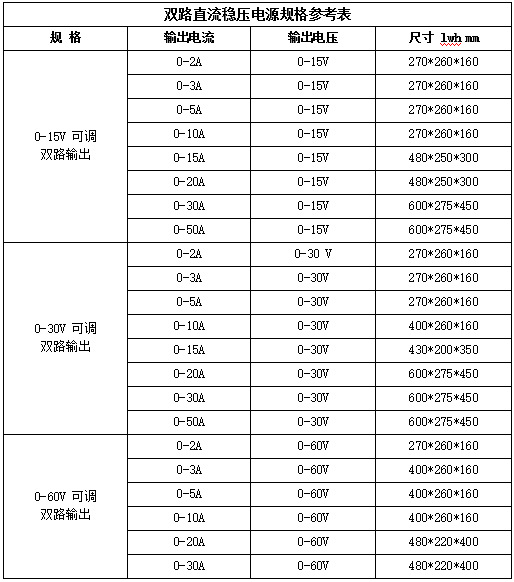

选型参考
