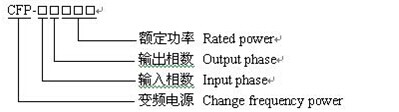

■命名规则Naming rules
例：CFP-33050 三进三出50KVA的变频电源；CFP-11010 单进单出10KVA的变频电源
■产品特点Product Feature
■ 耐冲击性强，可以瞬时承受负载冲击电流的2-3倍；
■ 稳频精度好，频率稳定度达到±0.01HZ；
■ 频率范围广，输出频率5-2000HZ可选择；
■ 稳压精度高，稳压精度能达到±0.5%；
■ 反应时间快，100%加载或减载，输出反应时间<2ms；
■ 电压范围宽，输入电压±20%，输出电压0-1000V可设定；
■ 输出波形佳，输出纯净的正弦波，波形失真<1%（非线性负载除外）；
■ DSP数字控制，纯正弦波输出；
■ 采用霍尔传感器检测，合理控制输入、输出工作电流；
■ SPWM正弦波脉宽调制，输出波形失真小；
■ EMI滤波输入，避免高频杂音反灌；
■ 进口IPM智能功率模块，原装驱动匹配，逆变全桥平衡、稳定；
■ 输入缓冲电感，避免非线性负载的冲击；
■ 完整的参数显示，便于及时寻检电源的各个工作点；
■ 提供稳定的正弦波，模拟世界各国电网情况；
■ 采用IGBT/PWM方式，体积小，噪音低；
■ 变压器隔离输出，抗干扰能力强；
■ 三相独立，可忍受三相不平衡负载；
CFP系列变频电源程控及信号接口：
■ 总故障信号输出，输出方式：1000V隔离光耦NPN输出；
■ 输入欠压故障信号输出，输出方式：1000V隔离光耦NPN输出；
■ 输出过载故障信号输出，输出方式：1000V隔离光耦NPN输出；
■ 逆变回路保险丝断故障信号输出，输出方式：1000V隔离光耦NPN输出；
■ 温度过高故障信号输出，输出方式：1000V隔离光耦NPN输出；
■ 类似于短路故障信号输出，输出方式：1000V隔离光耦NPN输出；
■ 输出波形同步方波信号输出，输出方式：1000V隔离光耦NPN输出；
■ 外控开关机信号输入，输入控制电压5V，光耦隔离，高电平关机；
■ 电压外控信号输入，0-5V信号输入，建议采用隔离放大器进行信号隔离；
■ 频率外控信号输入，50KHZ-1MHZ方波输入，建议采用高速光耦隔离；
■（选项）RS232/485远程遥测遥控，通过鸿济公司专用的变频电源PC机软件可以监视电源的输出电压、输出电流、功率、频率，控制输出电压、输出频率，按照设定的时间或函数关系式进行变化，进行定时开关机操作等，特别适合测试环境下的自动测试过程，并打印出测试报告。
■技术参数 Technical Index
输入 | 电压 | 3Ф4W380V±15% 或1Ф2W220V±15% |
频率 | 50HZ/60HZ±5% | |
输出 | 电压 | 0-500V（线电压）/0-300V（相电压）可调 |
相数 | 3Ф4W（可单相独立使用）或1Ф2W | |
频率 | 47-63HZ可调 ,50HZ,60HZ,2F,4F,400HZ 固定 | |
频率稳定度 | ≤0.01% | |
反应时间 | 2mS | |
电压稳定度 | ≤0.5% | |
总谐波失真 | ≤1% | |
输入输出电压制式 | 单进单出、三进单出、单进三出、三进三出可选择 | |
输出显示 | 电压，电流，频率四位LED数字显示 | |
保护装置 | 过压，过载，过流，过温，短路保护及蜂鸣器警告 | |
电路方式 | IGBTSPWM脉宽调制方式 | |
冷却方式 | 强制风扇制冷 | |
工作环境 | 环境温度0～40℃，相对湿度10～90％ | |
注：特殊规格可定做，输出电压可到1000V，输出频率10-2000HZ，容量范围0.5-1000KVA
■使用范围Application
CFP系列变频电源适用于产品测试，不同频率设备的供电及调试电源等。如：空调设备、咖啡机、洗衣机、榨汁机、微波炉、收录音机、冰箱等家电产品的测试电源。进口设备的60HZ供电电源，出口设备的检测。航空/军事单位的机场地面设施、船舶、航天、军事研究所等的测试电源。
更是一款高精度交流稳压、稳频电源，作为高精密设备的供电电源。
■型号规格（三相输出）Specitications and model
型号 | 额定容量 （KVA） | 额定输出电流（A） | 机柜外形尺寸 宽*厚*高（mm） | 重量 （kg） | |
高压档 | 低压档 | ||||
CFP13006 CFP33006 | 6 | 8.4 | 16.8 | 350×700×700 | 100 |
CFP13010 CFP33010 | 10 | 15 | 30 | 120 | |
CFP13015 CFP33015 | 15 | 23 | 46 | 780×650×1350 或 660×800×1450 | 140 |
CFP13020 CFP33020 | 20 | 30 | 60 | 260 | |
CFP33030 | 30 | 45 | 90 | 310 | |
CFP33045 | 45 | 68 | 136 | 950×700×1500 | 370 |
CFP33060 | 60 | 91 | 182 | 590 | |
CFP33075 | 75 | 114 | 228 | 670 | |
CFP33090 | 90 | 137 | 274 | 1050×750×1800 | 850 |
CFP33120 | 120 | 183 | 366 | 1050 | |
CFP33150 | 150 | 228 | 456 | 1300 | |
CFP33200 | 200 | 304 | 608 | 1400×1000×1900 | 1500 |
CFP33250 | 250 | 380 | 760 | 1800 | |
CFP33300 | 300 | 456 | 912 | 2100 | |
CFP33400 | 400 | 608 | 1216 | 2300×1300×1900 | 900*3 |
CFP33500 | 500 | 760 | 1520 | 1100*3 | |
CFP33600 | 600 | 912 | 1824 | 1300*3 | |
CFP33800 | 800 | 1216 | 2432 | 1400×1000×1900 三柜 | 800×6 |
CFP331000 | 1000 | 1520 | 3040 | , 950×6 | |
■型号规格（单相输出）：Specitications and model
型号 | 额定容量 （KVA） | 额定输出电流（A） | 机柜外形尺寸 宽*深*高（mm） | 重量 （kg） | |
高压档 | 低压档 | ||||
CFP11-500W | 0.5 | 4.2 | 2.1 | 450*450*350 | 12 |
CFP11001 | 1 | 4.2 | 8.4 | 18 | |
CFP11002 | 2 | 8.5 | 17 | 25 | |
CFP11003 | 3 | 13 | 26 | 350×650×630 (带轮子） | 38 |
CFP11005 | 5 | 21 | 42 | 48 | |
CFP11010 CFP31010 | 10 | 42 | 84 | 85 | |
CFP11015 CFP31015 | 15 | 63 | 126 | 120 | |
CFP11020 CFP31020 | 20 | 84 | 168 | 600×600×1200 | 180 |
CFP11030 CFP31030 | 30 | 126 | 252 | 290 | |
CFP11045 CFP31045 | 45 | 189 | 378 | 950×700×1500 | 360 |
CFP31060 | 60 | 252 | 504 | 420 | |
CFP31075 | 75 | 315 | 630 | 500 | |
CFP31090 | 90 | 378 | 756 | 1050×750×1800 | 600 |
CFP31120 | 120 | 504 | 1008 | 800 | |
CFP31150 | 150 | 630 | 1260 | 1100 | |
CFP31200 | 200 | 840 | 1680 | 1400×1000×1900 | 1400 |
CFP31300 | 300 | 1350 | 2700 | 1800 | |
