特性：
• LED切相调光电源，调光范围0-100%
• 适合后沿切相Mosfet调光器和前沿切相Traic可控硅调光器
• 具有主动式PFC功能 0.90以上
• 隔离式恒流 ±1%
• 超小体积，独特紧凑型设计
• 简便 自锁式压线盖
• 螺丝锁紧大接线端子
• 自然风冷
• 适用于LED家用照明和商业照明等应用
• 安全无负载保护装置
• 输出过载、开路、短路保护
• 过温保护功能
• 安装经济便捷
• 符合世界照明设备安全规范
• 保护等级II
• 3年保固
一、通用描述
PE294调光LED电源是我公司开发的一款高功率因素、高效率、高精度的LED 恒流调光驱动电源，采用美国高效、稳定、低损耗的开关控制芯片,使用性能优良的元器件，具有低噪声、节能、环保、长寿命等特点。
针对可控硅调光调光器独创IHC技术和DCC技术，业界***。
1:IHC技术( Intelligent Holding Current)
智能调节维持电流，适合不同的可控硅调光器，在全调光范围内保证调光平滑、稳定、不闪烁。
2:DCC技术(Dual constant current)
初级与次级双重恒流，用起来更放心，高精度恒流可达±1%，温度变化对恒流精度影响小。
二、电气规格
型号 | PE294B 0730 | PE294B 0735 | PE294B 1230 | PE294B 1225 | PE294B 1270 | PE294B 1260 | |
输出 | 输出功率 | 7.2W | 8.4W | 12.6W | 10.5W | 10.5W | 12W |
恒流电压 | 9-24 | 9-24 | 25-42 | 25-42 | 6-15 | 9-20 | |
恒流电流 | 300mA | 350mA | 300mA | 250mA | 700mA | 600mA | |
恒流精度 | ±1% | ±1% | ±1% | ±1% | ±1% | ±1% | |
纹波 | 400mVp-p | 400mVp-p | 500mVp-p | 500mVp-p | 400mVp-p | 500mVp-p | |
启动时间 | <500mS | <500mS | <500mS | <500mS | <500mS | <500mS | |
输入 | 电压范围 | 200-250 | 200-250 | 200-250 | 200-250 | 200-250 | 200-250 |
频率范围 | 47-63Hz | 47-63Hz | 47-63Hz | 47-63Hz | 47-63Hz | 47-63Hz | |
功率因数 | PF>0.88 | PF>0.88 | PF>0.88 | PF>0.88 | PF>0.88 | PF>0.88 | |
交流电流 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | |
保护 | 开路保护 | 限压保护方式,输出为***高电压. | |||||
短路保护 | 打嗝模式,异常条件移除后可自动恢复 | ||||||
过流保护 | 双恒流限制,不存在过流的可能 | ||||||
过压保护 | 27V | 27V | 43V | 43V | 18V | 27V | |
环境 | 工作温度 | -20~ +65℃ | -20~ +65℃ | -20~ +65℃ | -20~ +65℃ | -20~ +65℃ | -20~ +65℃ |
工作湿度 | 20-95%RH | 20-95%RH | 20-95%RH | 20-95%RH | 20-95%RH | 20-95%RH | |
储存温度 温度 | -40~ 85℃ 10~95%RH | -40~ 85℃ 10~95%RH | -40~ 85℃ 10~95%RH | -40~ 85℃ 10~95%RH | -40~ 85℃ 10~95%RH | -40~ 85℃ 10~95%RH | |
温度系数 | ±0.03%/℃(0-50℃) | ±0.03%/℃(0-50℃) | ±0.03%/℃(0-50℃) | ±0.03%/℃(0-50℃) | ±0.03%/℃(0-50℃) | ±0.03%/℃(0-50℃) | |
安规 和电磁 兼容 | 安全规范 | EN 61347-2-13:2006 /EN 61347-1:2008 | |||||
耐压 | I/P-O/P:3.75KVAC | ||||||
绝缘阻抗 | I/P-O/P:100M Ohms / 500VDC /25℃/70%RH | ||||||
电磁干扰 | EN55015 | ||||||
谐波电流 | EN6000-3-2/EN6000-3-3 | ||||||
电磁耐受 | EN6000-4-2 | ||||||
其它 | 尺寸 | 98*39*26 mm(L*W*H) | |||||
包装 | 100*40*26.5 mm(L*W*H)
| ||||||
注：
1. 产品输出电流可以跟据客户要求进行相应调整。
2. 如未特别说明，所有规格参数均在输入为220VAC、额定负载、25℃环境温度下进行量测。
3. 当输入电压低于200VAC时，输出电流将随着输入电压的下降而降低，这也是调光电源一个特性。
三、 产品外形尺寸

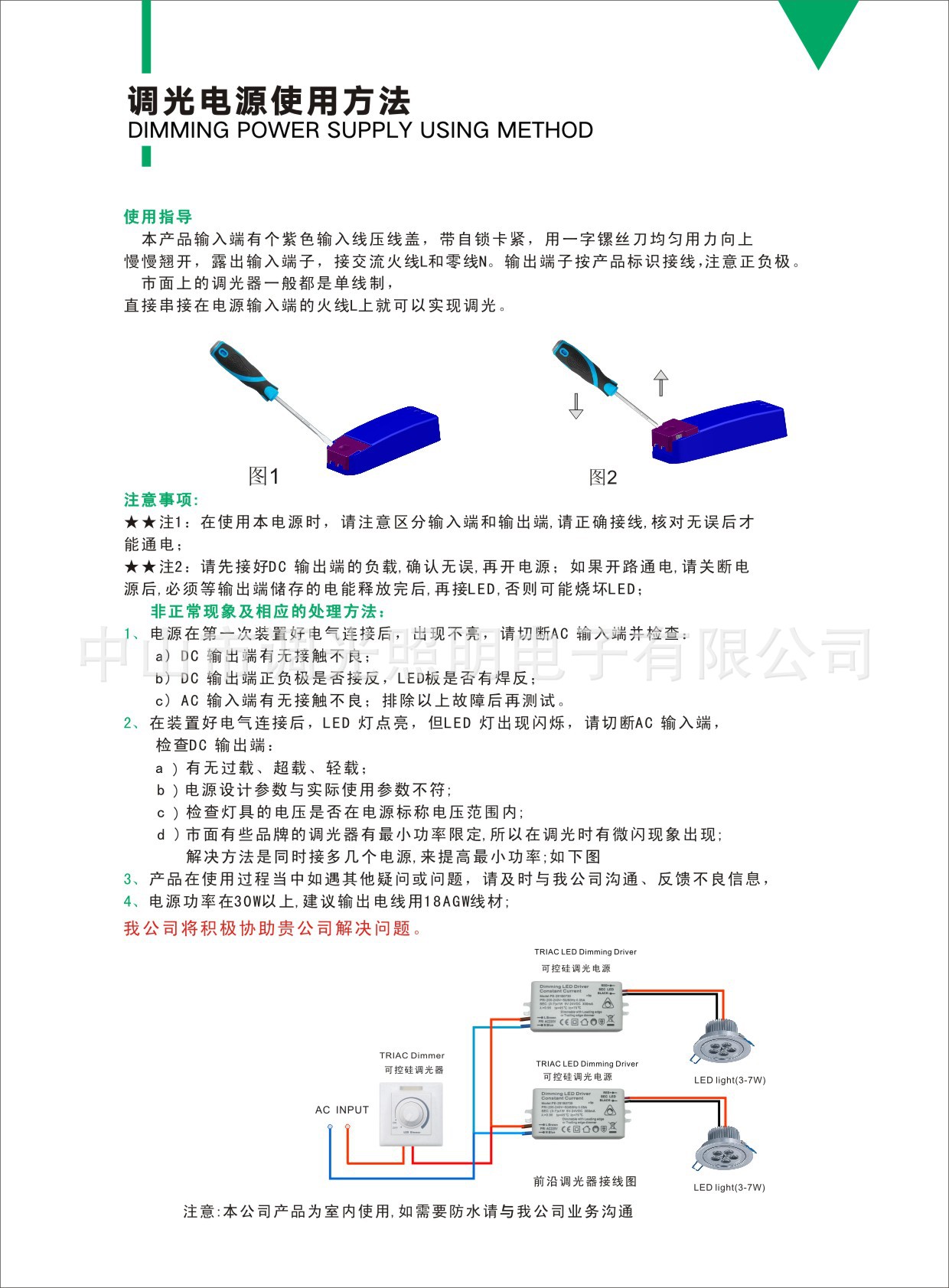

四、使用指导
接交流火线L和零线N。输出端子按产品标识接线，注意正负极。
市面上的调光器一般都是单线制，直接串接在电源输入端的火线L上就可以实现调光。
注意事项:
★★注1：在使用本电源时，请注意区分输入端和输出端,请正确接线,核对无误后才能通电；
★★注2：请先接好DC 输出端的负载,确认无误,再开电源；如果开路通电,请关断电源后,
必须等输出端储存的电能释放完后,再接LED,否则可能烧坏LED；
五、非正常现象及相应的处理方法：
1、电源在***次装置好电气连接后，出现不亮，请切断AC 输入端并检查：
a) DC 输出端有无接触不良；
b) DC 输出端正负极是否接反，LED板是否有焊反；
c) AC 输入端有无接触不良；排除以上故障后再测试。
2、在装置好电气连接后， LED 灯点亮，但LED 灯出现闪烁，请切断AC 输
入端，检查DC 输出端：
a）有无过载、超载、轻载；
b）电源设计参数与实际使用参数不符。
3、产品在使用过程当中如遇其他疑问或问题，请及时与我公司沟通、反馈
不良信息，我公司将积极协助贵公司解决问题。
六、声明：
图片与规格供参考，以实物为准，规格如有变化，另行通知。
