| 型号 : | NDS51,NDS61,NDS62 | 加工定制 : | 是 |
| 产品名称 : | 太阳能集热工程控制仪 | 适用范围 : | 太阳能热水工程，太阳能集热工程 |
| 用途 : | 企事业单位集体生活用水 | 产品认证 : | 已认证 |
| 特色服务 : | 全程技术支持 | 订货号 : | 20190400 |
| 小包装数 : | 1 | 物料编号 : | 20190400 |
| 产品用途 : | 太阳能热水工程 | 是否跨境货源 : | 否 |
| 是否进口 : | 否 | 产地 : | 合肥 |
| 货号 : | 1 | 外形尺寸 : | 150*75mm |
| 重量 : | 1Kg |
一．概述

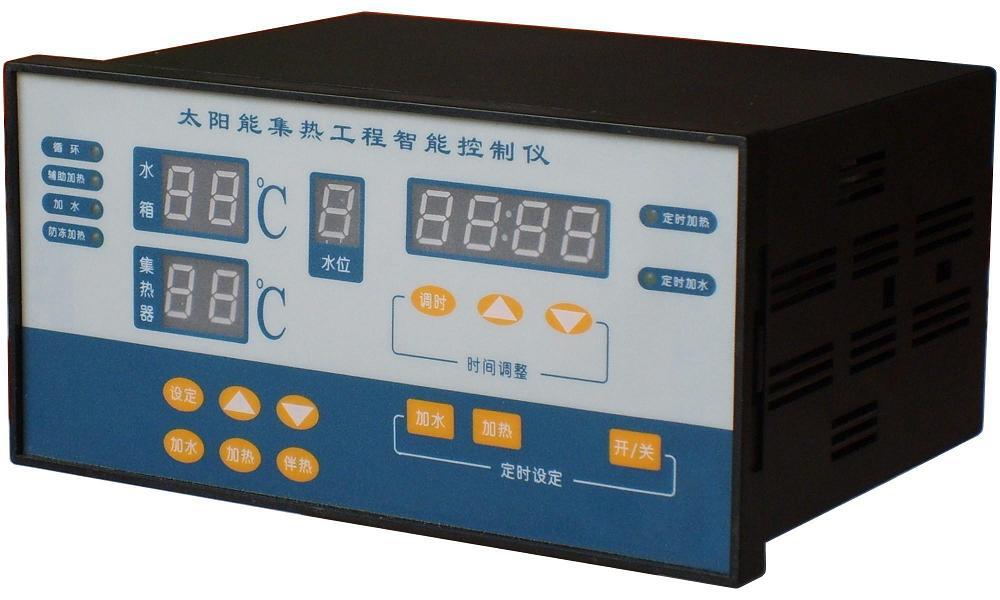

我公司生产的集热工程控制仪采用目前 新的水温、水位探测技术和微电脑控制系统,全自动运行,能有效提高集热效率，具有智能化程度高,功能齐全,使用方便,寿命长, 性能可靠,通用性强的优点,适用于各种型式的酞阳能集热工程。
二.主要功能
1． 自动加水：自动将集热器中的热水放到水箱里。
2． 水循环自动控制：根据各种情况，自动控制集热系统的水循环,保证水箱里的水保持一定温度,并防止管道被冻坏。

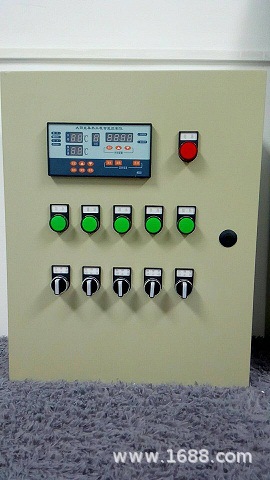

3． 控制辅助加热、伴热带、循环泵、进水阀。
4． 定时开启辅助加热器将水箱里的水加热到设定温度(每天 多可设定三个时间点)。
5． 定时向水箱里加水至设定水位(每天 多可设定三个时间点)。
6． 控制伴热带工作，防止管道被冻坏。
7． 用水循环,打开水龙头即出热水。
8． 防空晒、防干烧。
9． 更有大屏幕液晶显示控制仪,中文菜单,操作方便
三．集热工程应用原理
集热运行模式
--标准模式(0):
（1） 初循环：热水箱未满且热水箱温度<设定水温时－－
集热器温度设定水温＋6，循环泵打开，提高水箱温度，
集热器温度T1设定水温＋1或热水箱水温T2设定水温，循环泵关闭。
（2）定温放水：热水箱温度T2设定水温时�D�D
集热器温度T1设定水温＋6时，进水阀打开，用冷水将热水顶入热水箱（此时不能手动关闭加水）；
集热器温度T1设定水温-2时，进水阀关；
为防止频繁进水,自动加水停止后5分钟内不再执行定温放水,但可以手动加水。
（3）温差循环：水箱水满后进行温差循环－－
（集热器温度－水箱温度）启动温差，循环泵打开
（集热器温度－水箱温度）停止温差，循环泵关闭。
--模式1:定温放水：
集热器温度设定水温＋6时，进水阀打开，用冷水将热水顶入水箱，
集热器温度设定水温-2时，进水阀关闭；
--模式2:温差循环：
（集热器温度T1－水箱温度）启动温差时，循环泵打开，
（集热器温度T1－水箱温度）停止温差时，循环泵关闭。
--模式3:定温放水＋温差循环：
水箱未满时执行定温放水（即模式1），水满后执行温差循环（即模式2）。
--模式4:温差循环+定温补水:
（1） 当（集热器温度－水箱温度）启动温差时，循环泵打开，
当（集热器温度－水箱温度）停止温差时,循环泵关闭。
（2）当水箱温度设定水温时，启动加水；
当水箱温度设定水温－3时，停止加水
辅助功能
1．定时加水：每天可设定 多三个时间点自动加水至加水水位；
已开始定时加水时，可以按“加水”键取消本次定时加水。
2．定时加热：每天可设定 多三个时间点自动将水箱内的水加热至加热温度；
在已开始定时加热时，可以按“加热”键取消本次定时加热。
3．用水循环：(水箱温度－用水管道温度) 用水循环温差时,打开用水循环泵D2;
(水箱温度－用水管道温度) 用水循环温差-5时,关闭用水循环泵D2;
水箱温度25时,停止用水循环。
4． 低温度保持：每当水温 低温度－3时，就加热到 低温度。
同时停止加水（手动加水除外），以免水温酞低。
5． 低水位保持：每当水位＜ 低水位时，就自动加水到 低水位＋1。
（三）。保护
１．空晒保护：为保护集热管，当集热器温度＞空晒保护温度时，停止所有循环，直至集热器温度空晒保护温度-20时恢复所有循环。
２．干烧保护：水位＝０时，系统自动关闭并禁止启动电加热。
3．防冻保护：循环管道温度＜防冻保护温度，进入防冻状态，
循环管道温度防冻保护温度＋6，退出防冻状态。
进入防冻状态后，自动启动伴热，循环泵打开，进行防冻循环；
