太阳能控制器采用MPPT控制算法，相比普通PWM充电方式，可增加20%-30%的太阳能利用率。具有充电限流、限功率，以及高温充电自动降功率的功能，保障接入超额光伏组件以及高温运行时系统的稳定性。自适应式三阶段充电模式，以及过充、过放、PV和蓄电池反接等电子保护功能，保障太阳能供电系统运行安全、稳定、长久。适合用于安防监控领域、房车、户外系统等。
特点：
· 采用低失效率器件(ST、TI和Infineon)，保障产品的使用时间
· MPPT***大功率点跟踪技术，跟踪效率不小于99.5%
· 高低功率段较高的DC/DC转换效率，可达98.6%，满载效率达96.6 %
· 多波峰***大功率点的识别跟踪
· 较宽范围的***大功率点运行电压，增加光伏组件利用率
· 支持蓄电池和锂电池多种电池类型，可设定温度补偿系数
· 高温充电自动降功率功能
· 自由设置两路恒压负载输出的电压等级，适用于对电压敏感的设备
· 自由设置两路负载输出的关断电压点，保障主设备长时间工作
· 支持无蓄电池模式，即光伏直接给负载供电①
· 升降压控制芯片和功率器件，***大负载转换效率可达98.9%
· 充电优先和负载优先两种工作模式可选
· 负载优先模式下，间断供电可延长主设备工作时间
· 根据需求定制负载2的输出
· 共负极设计，可应用于多种负极接地系统中
· 外接远程显示单元、蓝牙模块、WIFI模块或PC上位机，实时监控设备
· 具有电池板短路保护、充电过流保护、负载短路保护、负载过载保护、蓄电池开路保护、超温保护、TVS防雷保护等完善的电子保护功能
① 通过上位机软件或远程监控单元将蓄电池的额定电压等级设置为自动识别时，控制器为无蓄电池模式。
1.1 产品外观
① | Power指示灯 | ⑨ | 负载2接线端子 |
② | 负载1指示灯 | ⑩ | 接地端子 |
③ | 负载2指示灯 | ⑪ | 温度传感器★接口 |
④ | 故障指示灯 | ⑫ | PV接线端子 |
⑤ | 负载开关和设置按键 | ⑬ | 蓄电池接线端子 |
⑥ | 负载1/负载2/优先模式 拨码开关 | ⑭ | 安装孔*4 |
⑦ | RS485通讯接口 | ⑮ | 蓄电池指示灯 |
⑧ | 负载1接线端子 | ⑯ | PV指示灯 |
★ 控制器在未连接远程温度传感器或者温度传感器损坏的情况下，会默认在25℃ 时对蓄电池进行充电或放电，无温度补偿。

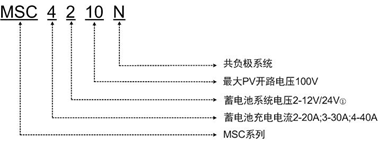

1.1 产品型号命名规则
① MSC4210N和MSC4215N的蓄电池系统电压支持24V，MSC-N系列的其他型号支持12/24V。

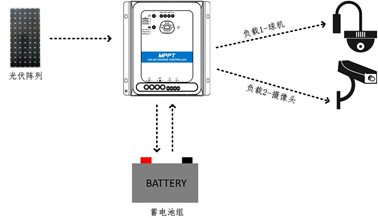

1.1 系统连接图1.1.1 有蓄电池模式
1.1.1 无蓄电池模式
通过如下方式将蓄电池的额定电压等级设置为自动识别后，控制器可以为无蓄电池模式（也可外接蓄电池，作为有蓄电池模式使用）。在无蓄电池模式下，光伏组件直接给负载供电。
1) 在上位机的【控制参数】界面，将“额定电压等级”的参数选择为“自识别”。
2) 通过远程监控单元将额定电压等级设置为“self”；具体设置方法，请参照远程监控单元说明书内容。
注意：
1. 当光伏阵列的功率大于负载总功率（负载功率变化不剧烈），且光伏阵列的输入电压大于30V后，负载才能正常工作。
2. 两路负载时，当光伏阵列的功率低于负载总功率但大于负载2的功率时，优先保障负载2的输出。负载1被关断，每隔30分钟重启一次，直到负载1正常工作。
电池类型
序号 | 蓄电池类型 | 说明 |
1 | 免维护蓄电池（默认） | 根据指示灯和按键选择蓄电池类型 可通过MT92或上位机软件选择“自定义类型”对各电压点进行设置 |
2 | 胶体蓄电池 | |
3 | 磷酸铁锂 | |
4 | 三元锂 | |
5 | 自定义 |
电气参数
型号参数 | MSC2210N | MSC3210N | MSC4210N | MSC4215N |
系统额定电压 | 12/24VDC★自动识别 | 24VDC | 24VDC | |
额定充电电流 | 20A | 30A | 40A | 40A |
控制器工作电压范围 | 8～32V | 8～32V | 16～32V | 16～32V |
***大PV开路电压 | 100V(***低温度) 92V(25℃温度) | 150V(***低温度) 138V(25℃温度) | ||
***大功率点工作电压范围 | (蓄电池电压+2V)～72V | (蓄电池电压+2V)～108V | ||
额定充电功率 | 260W/12V 520W/24V | 390W/12V 780W/24V | 1040W/24V | |
***大转换效率 | 98.3% | 98.6% | 98.6% | |
满载效率 | 96.4% | 96.6% | 96.5% | |
静态损耗 | ≤35mA(12V) ≤22mA(24V) | |||
负载1/2恒压输出电压 | DC 12V/24V（可设） | |||
负载额定功率 | 负载1：100W 负载2：36W | |||
负载输出保护点 | 负载1：欠压告警电压（蓄电池类型为“自定义”可设） 负载2：低压断开电压（蓄电池类型为“自定义”可设） | |||
负载***大转换效率 | 负载1： 98.9% 负载2： 97.1% | |||
负载满载转换效率 | 负载1： 97.4% 负载2： 96.0% | |||
无蓄电池模式 | 支持 | |||
负载电压输出精度 | 12VDC——负载1：≤:0.4%；负载2：≤0.1% 24VDC——负载1：≤:0.9%；负载2：≤1.1% | |||
负载纹波电压 | 100mV | |||
负载纹波电流 | 200mA | |||
负载调整率 | ≤1% | |||
线性调整率 | ＜0.5% | |||
温度补偿系数◆ | -3mV/℃/2V (默认) | |||
接地类型 | 负极接地 | |||
通讯接口 | RS485 | |||
海拔v | ≤5000米(3000米以上需降额使用) | |||
保护功能 | PV限流限功率/短路/PV反接/夜间防反充保护 蓄电池反接/过压/过放/过热保护、锂电池充放电低温保护 负载短路/过载保护、设备过热保护、防浪涌 | |||
