安徽天缆电气RDP2-J3并联恒功率电伴热带

HWLX（RDP2-J3）并联恒功率电热带主要用于各种管道、仪表的防冻保温。维持温度可达150℃。可用于工厂一区、二区爆炸性气体场合。

  

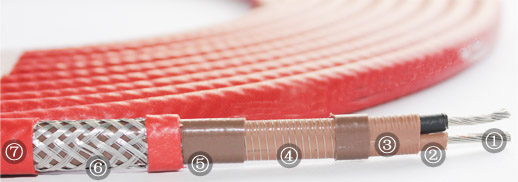

   ① 镀锡圆铜线；  ② 芯线绝缘层；  ③ 内护套绝缘层；  ④ 发热丝；  ⑤ 外护套；  ⑥ 金属编织层；  ⑦ 加强护套

 

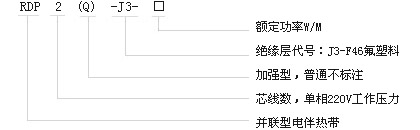

  HWLX（RDP2-J3）天缆电气恒功率电伴热带型号名称说明

   

  例：天缆RDP2-J3-30：表示绝缘材料为F46氟塑料的额定功率为30W/m、工作电压为220V的单相普通型恒功率电伴热带
      RDP2(Q)-J3-40：表示绝缘材料为F46氟塑料的额定功率为40W/m、工作电压为220V的单相加强型恒功率电伴热带

  产品结构与工作原理

  天缆电气电源母线为二根平行的绝缘软铜线，在内绝缘上缠绕镍鉻电热丝，并将电热丝每隔一定距离（即“发热节长“）与母芯线连接，从而形成连续的并联电阻。母芯线通电后，各关联电阻发热，因而形成一条连续的伴热带，而且可以根据使用情况发热节长度任意剪接。

 

 

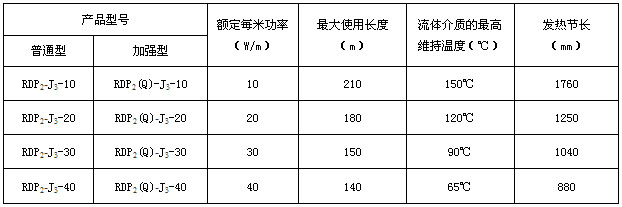

产品规格及主要参数 

 

 

  维持温度：是指管道内介质需要维持的工艺温度，一般不宜超过本表规定值。
  额定电压：220VAC

  常态绝缘电阻：≥20MΩ/百米
  介电强度：2000VAC/50HZ/1min 

  长期耐温：205℃
  防爆标志：ExeⅡT4

  防护等级：IP56  IP65

 

  产品主要特点

  天缆电气单相并联式恒功率电伴热带单位的发热量恒定，使用的电伴热带越长，输出的总功率越大，电伴热带在现场可按照实际需要的长度任意剪切，但短不得少于1个发热 节点。由于电伴热带具有柔软性，可以方便的紧贴被伴热管道表面敷设。电伴热带外层有铜丝屏蔽编织层，不仅具有传热和散热作用，能提高电伴热带的整体抗拉强 度，同时还能作为安全接地线使用。
