| 加工定制 : | 是 | 规格 : | 100mm*35mm*15mm |
| 应用范围 : | 航空、物流、仓储、零售、服装、医疗、防伪 | 工作温度 : | -20℃ ～70℃ |
| 品牌 : | 强盛 |

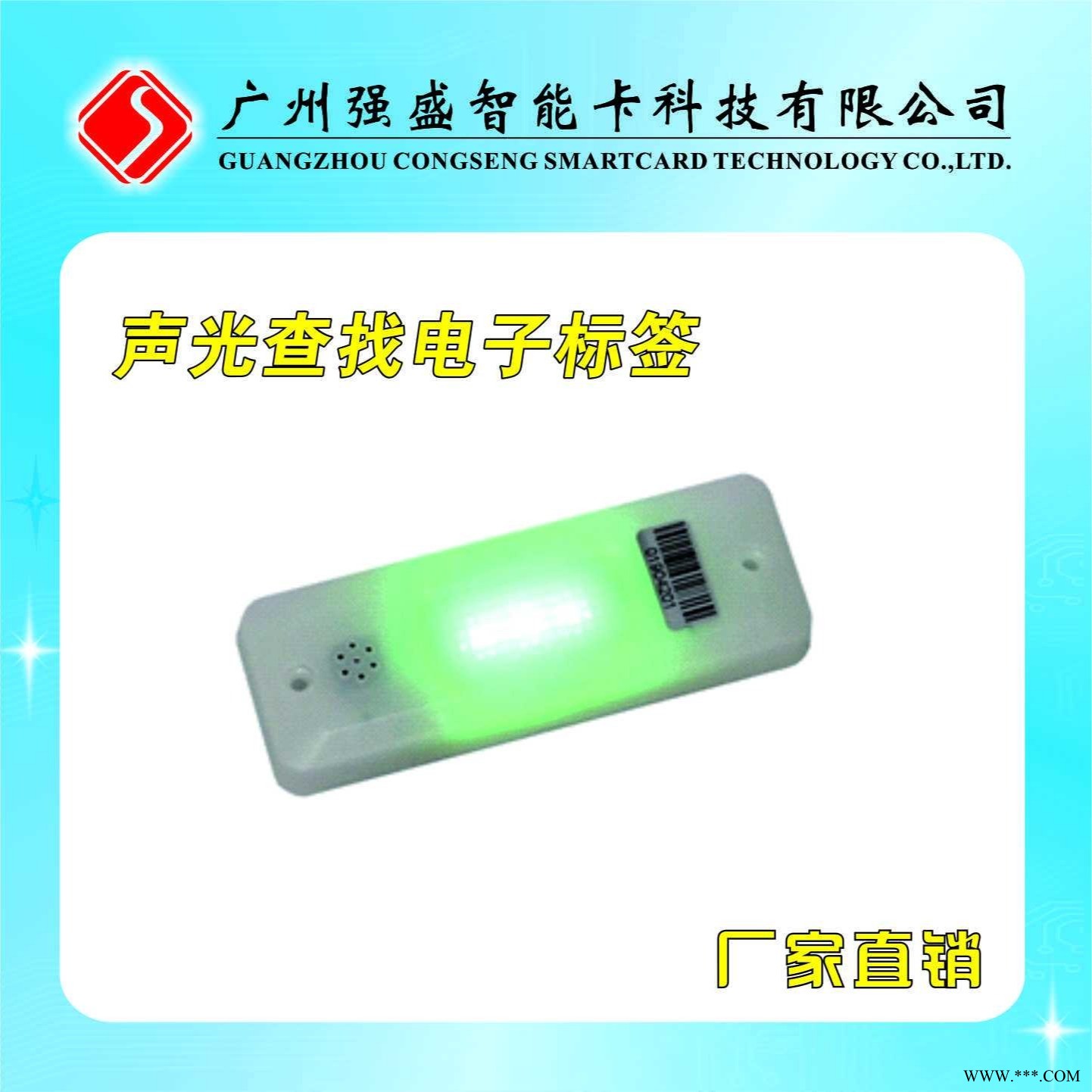

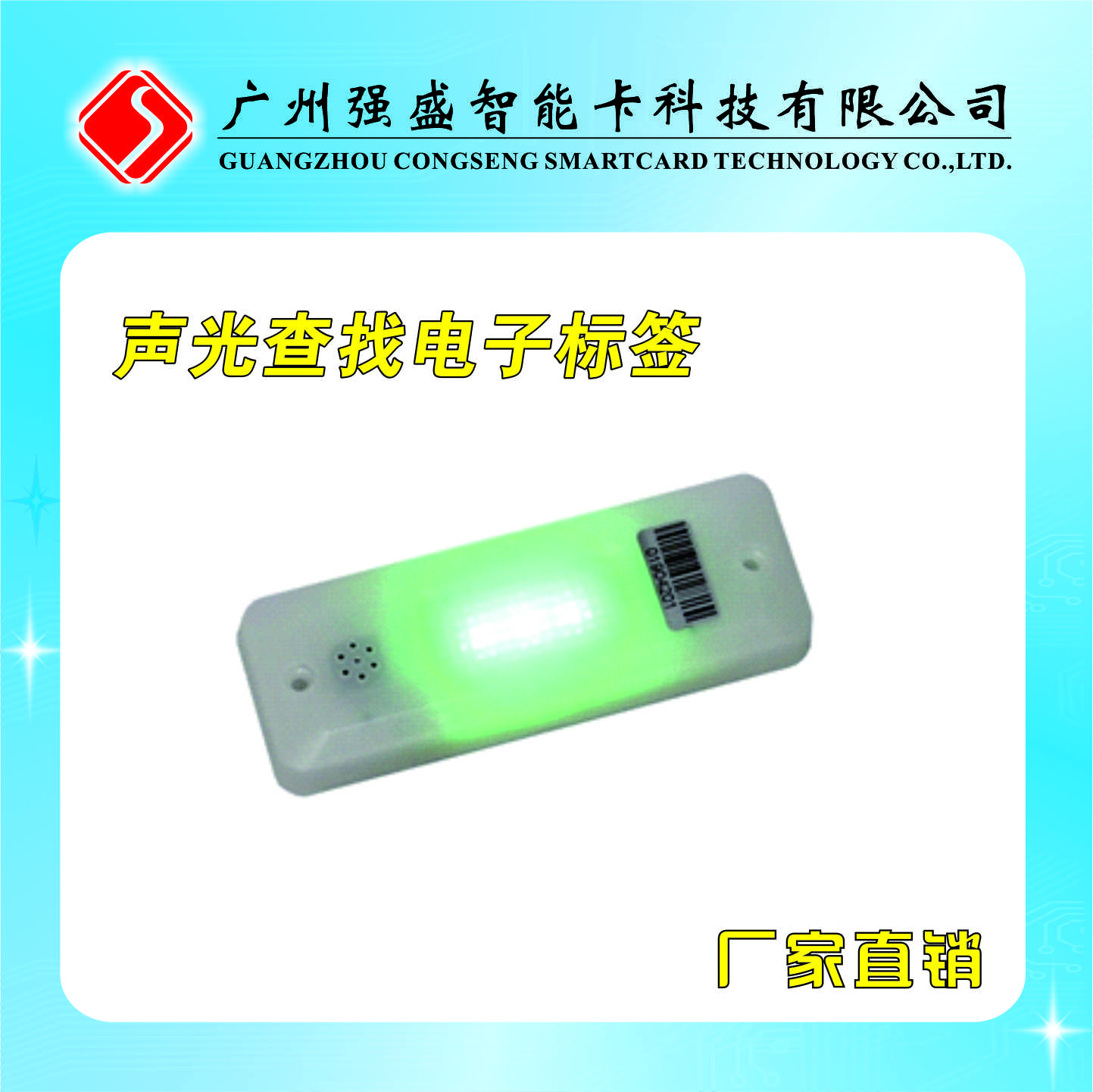

远距离定位查找电子标签QS-TWZ502
文档修订日期：2017/2/5
产品概述
电子标签定期向外无线广播标签ID信息，发送距离 远可达100米。部署定位查找基站（系统），可以确定标签的具体位置。通过基站、手持机或手机APP，可以呼叫电子标签，让它发出声光提醒，进一步方便用户查找。将电子标签固定在周转箱、小车、工件等物体上，不管东西被搬运到哪个角落，都可以轻松的把它找出来。
配合公司免费的进销存管理软件，可以完成入库、出库、实时盘点、物品定位、快速查找等智能化仓库操作，大幅提高仓库管理的效率，提升风险防范水平。
电子标签充电一次可以满足满足一年内5000次查找的应用需求，电量不够时有欠电提醒，欠电后仍可以使用一个月。
产品特性
■ 可发光、发声，有3颗高亮LED灯珠和1个压电有源蜂鸣器。
■ 750mAh锂电池，充一次电可以满足一年内5000次的查找需求。
■ 无线发射功率4.5dBm，发射距离不小于80米。
■ 无线频段采用2.4GHz全球开发微波频段，无需申请和付费。
■ 标签被呼叫后，电量正常闪绿灯，电量不够闪红灯。
■ 有电池欠压提醒，欠压后，标签可以继续使用1个月。
■ 可使用螺丝固定、3M背胶粘贴等安装方式。
■ 外形尺寸，长方体 100mm*35mm*15mm（不含3M粘胶）
■ 工作温度-20℃ ～70℃
安装固定基站（或携带移动手持分基站）进行查找
在仓库、车间的四周安装好定位查找基站（读卡器或手持分基站）可以对周边的标签进行批量识别，在有效范围内每个基站都会得到该电子标签与自己的距离，并直接通过基站所支持的专用APP或普通手机APP发出对若干个电子标签发出查找指令，标签接收到后将给出响声或灯光状态进行响应，便能快速得到该电子标签在空间的精准位置。查找范围约1~130米。
生产管理系统呼叫标签
将标签定位查找功能植入生产管理系统，管理系统不仅可以知道标签的位置，必要时，可以直接呼叫标签，让标签发光、发声，通过声光提醒轻松确定物品位置，生产流程更准确、 。
生产管理系统把呼叫指令发送给标签定位系统，标签定位系统根据标签的当前位置，由离标签 近的基站（读卡器）向标签发送呼叫指令，被呼叫的标签发出声光提醒。
直接使用手持机查找标签
没有安装定位查找系统，仍然可以仅使用手持机查找标签。直接在手持机上输入标签ID，或者使用盘点软件将物品的标签ID发送到手持机，手持机启动查找，可以确认标签是否在附近，确认标签初步位置后，让手持机发送指令激活标签，通过声光提醒可以轻松找到标签。方法如下：
打开手持机，进入“查找”页面，输入对应的标签编码，点击“启动”按钮，就可以查找该标签是否在附近。如查找标签在附近，手持机会显示该标签与手持机的的实际距离，你可以根据距离值判断标签的远近，快速确定标签在哪个区域，提高物品查找的效率。
被查找的电子标签发光（不断闪烁），提醒用户标签的位置。如果仍无法找到，可以点击右下方的喇叭按钮，被查找的电子标签会发出“哔 哔 哔”的蜂鸣声音，让你更方便的找到该标签。
标签上的蜂鸣器比较耗电，除非必要，尽量少打开。
呼叫标签数据
呼叫标签时，不同的标签有不同的呼叫模式定义，详细如下：
呼叫模式 | 说明 |
0 | 仅绿灯闪烁 |
1 | 绿灯闪烁+蜂鸣器响 |
2 | 仅红灯闪烁 |
3 | 红灯闪烁+蜂鸣器响 |
4 | 仅红绿交替闪烁 |
5 | 红绿交替闪烁+蜂鸣器响 |
255 | 停止提醒 |
安装方式
螺丝固定、3M背胶粘贴。
使用注意事项
1）保持标签表面的干燥。
2）不要将其放在金属较多的地方。
3）不要将其放在密闭的空间内。
4）不要放在有腐蚀性物品附近。
5）请在其正常的工作温湿度下使用。
6）检修不得随意更改产品元器件的参数，规格，型号。
