| 应用范围 : | 保护 | 种类 : | 电流互感器 |
| 品牌 : | 夏森电力 | 型号 : | sen-1145 |
| 封装形式 : | 普通电感 | 绕线形式 : | 单层密绕式 |
| 导磁体性质 : | 铁芯 | 磁芯形状 : | 帽形 |
| 工作频率 : | 低频 | 安装方式 : | 立式密封 |
| 骨架材料 : | 塑料 | 品质因数Q : | 无 |
| 电感量 : | 无 | 允许误差 : | 0.05% |
| 感抗XL : | 无 | 额定电流 : | 5A |
| 分布电容 : | 无 | 标称电压 : | 0.66kV |
| 小包装数 : | 1 | 订货号 : | 0011 |
| 物料编号 : | 00011 | 加工定制 : | 是 |
| 类型 : | 数字式电流测量仪表 | 测量范围 : | 0～1a |
| 准确度 : | 0.5 | 是否跨境货源 : | 否 |
剩余电流互感器使用说明书
-------安装使用产品前，请详细阅读产品使用说明书-------
一、概述
剩余电流互感器，专为采集线路电流信号而设计。采集电流为mA-A级，且必须用于穿芯方式，平衡特性和线度好。
剩余电流互感器测量精度高，测量范围广，产品质量安全可靠，优异先进的制作工艺流程，保证了其准确度，可靠性等技术要求。产品满足国家标准GB14287.2-2014
或GB20840-2
本产品广泛应用于电气火灾监控系统、电力仪器、仪表，微机保护、配变监控、等需要电量隔离、测量的行业和领域。
二、产品特点

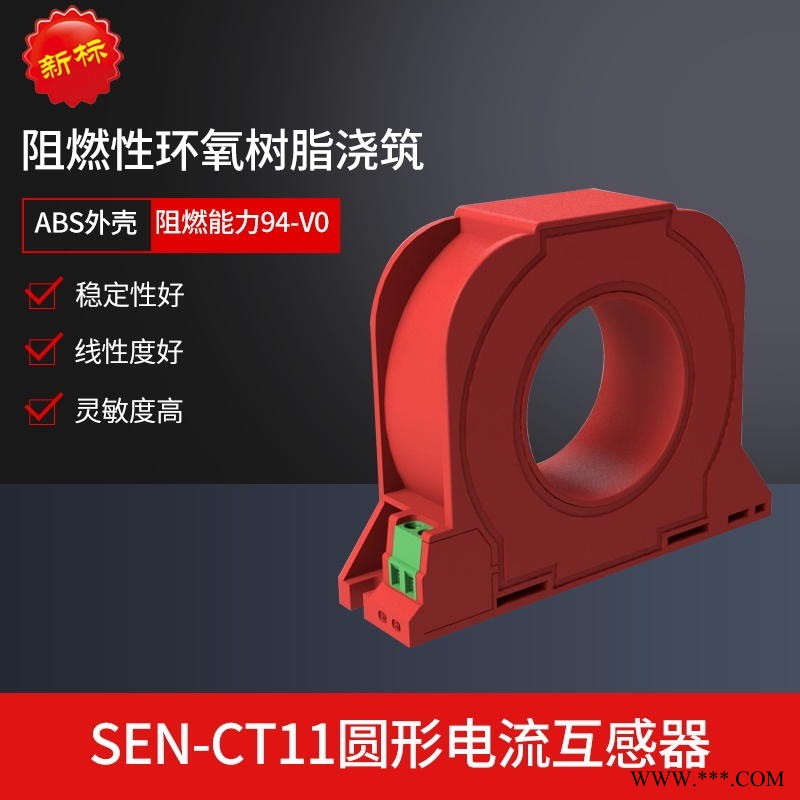

1、本产品采用穿芯结构、阻燃性环氧树脂浇注、稳定性好。
2、内部采用纳米晶元件，互感器线性度好、灵敏度高。
3、优异的平衡特性、并具有极强的抗电磁干扰能力。
三、产品技术参数
1、执行标准：GB14287.2-2014或 GB20840-2
2、主回负载电流：5倍7、过线孔径Φ65mm
3、额定一次电流：50A8、准确度等级：0.5级 或5p10
4、额定二次电流：1A8、准确度等级：0.5级 或5p10
5、额定连续热电流：6A
6、工作温度：-1245
五、储存与运输
1. 剩余电流互感器应保存在干燥且环境应清洁的地方储存，其环境温度应在-
12+40
，相对湿度不得超过85,且在空气中不含有足以引起腐蚀的有害气体。
2.电流互感器在其主要技术特性条件下工作，产品属于精密测量类产品，运输时应避免冲击、碰撞，严禁雨水淋湿。
六、售后维护与保养
1. 定期检查剩余电流互感器工作是否正常，包括接线端子是否稳固、周围环境是否满足使用要求，建议每月一次；
2. 从产品购买之日起一年内，按规定要求正常使用的电流互感器，如因材料或制
造工艺的缺陷而失效，本公司将负责免费维修或更换。如属人为损坏、使用不当或自行
调整、改动、拆开、安装不当而导致的电流互感器失效，不属于保修范围，因此而造成的
一切后果，本公司将不负任何责任；
3. 本公司负责非保修范围内产品的有偿维修，如有需要返修，请联系我们。同时，我们非常希望能得到关于您要返修的产品的一些重要信息，如产品失效的情形和可能的原因，以便我们在 短的时间内找到问题，也给我们今后的产品开发和改进提供参考。
七、联系我们
感谢您选用本公司电流互感器，请和我们保持密切联系，我们将会为您提供优质、 的服务。
