| 加工定制 : | 是 | 品牌 : | 华矿 |
| 型号 : | KJ418矿井水文监测系统 | 别名 : | 矿用水文监测系统 |
| 用途 : | 矿用 | 电机功率 : | 50KW |
| 货号 : | HK46 |
产品介绍
1、概述：
矿井水文监测系统是我公司针对当前煤矿水害问题突出现现状，为加强矿井水文地质方面各项参数的监测、建立健全煤矿水害预测预报而研发的矿井水文实时监测传输系统。
此系统分为两部分，可单独使用，也可同时使用。
2、分类：
地面水文遥测部分和井下水文监测部分。
A、地面水文遥测可实现野外钻孔、水文孔、河道、湖泊等监测点的水位、水温等参数的观测、记录。
B、井下水文监测系统可实现煤矿井下长观孔水压、明渠流量、管道流量、水仓水位、水温、涌水突变等水文参数的实时监测和传输。

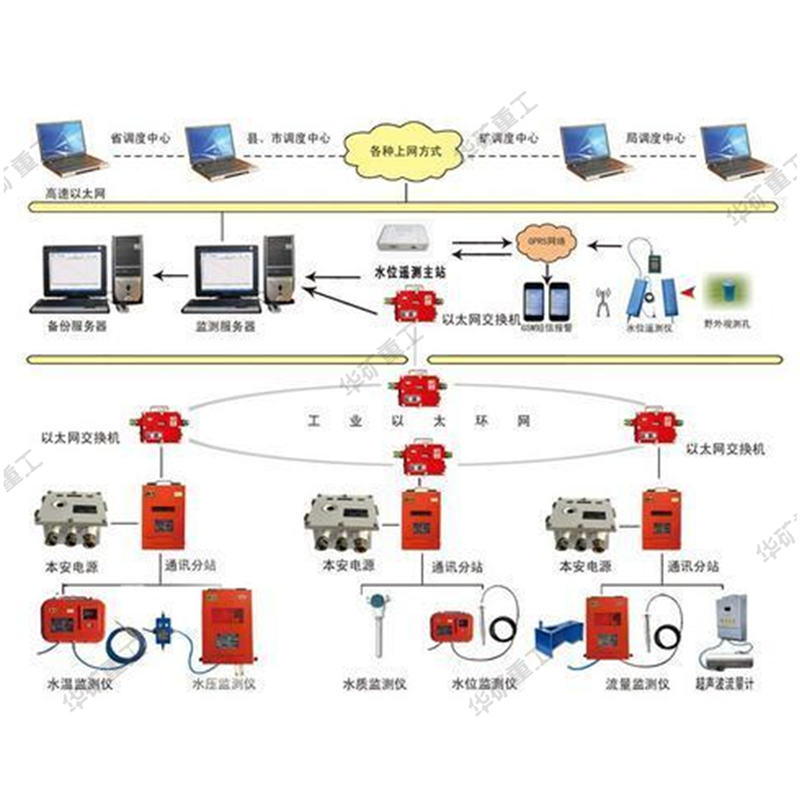

3、系统组成
A、地面监控中心：

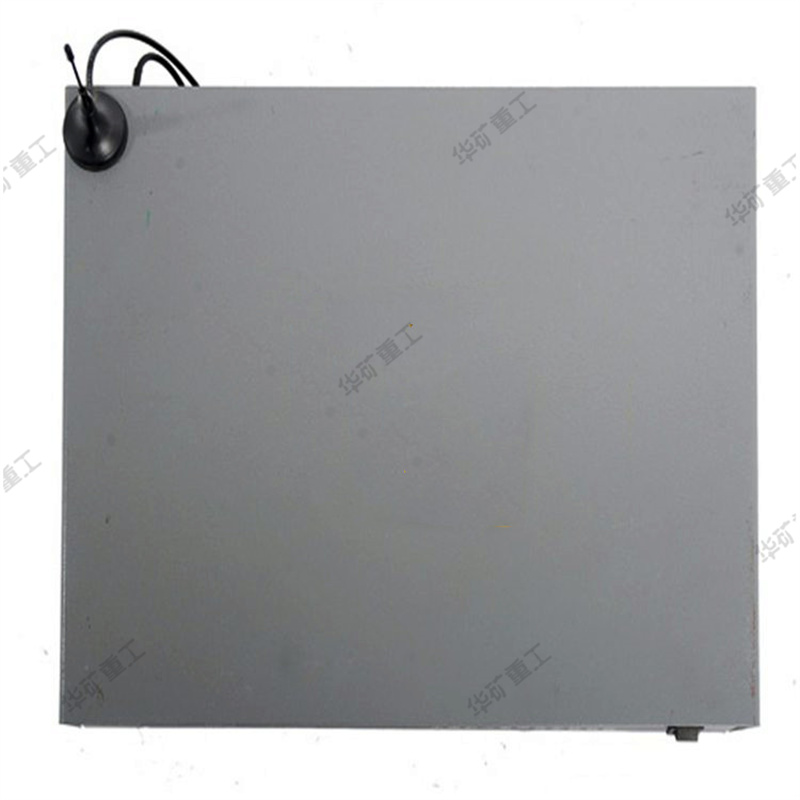

监测服务器、打印机、UPS不间断电源、电源避雷器、信号避雷器、KJJ220数据传输接口、遥测主站、分析软件
B、野外钻孔：

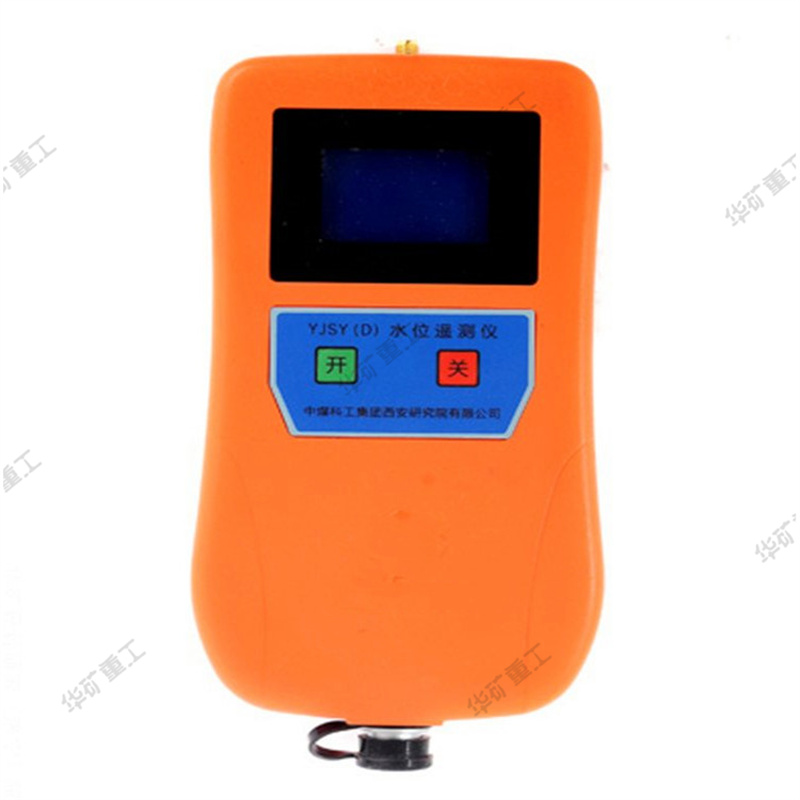

遥测分站（水位、水温传感器；电池组；传感器专用电缆；通讯内置模块；防盗保护装置）
C、井下水文：
KJF12矿用本安型监测通讯分站；（数量取决于监测点和监测面的数量）
YHL100矿用本安型流量监测仪；（取决于监测点的数量）
GUY50矿用本安型水位传感器；（取决于监测点的数量）
YHY10矿用本安型水压监测仪；（取决于监测点的数量）
YHL500矿用本安型超声波流量计；（取决于监测点的数量）
KJ514-Z矿用本安型数据转换器；每个监测点配一台此设备
D、其它
YHC9采集仪（每个系统配一台此设备）、电缆、二通、三通、电源（取决于监测点和通讯分站的个数）
4、井上与井下组网方式：（取决于矿方的布线方式和现有的方式）
A、独立CAN总线传输
B、以太环网传输（交换机）
C、光纤传输（光端机）
5、技术指标
A、监测容量：8台分站。
B、模拟量输入传输处理误差：模拟量输入传输处理误差不大于1.0%。
C、巡检周期：系统巡检周期应不大于30 s。
D、传输距离
a) 传输接口到分站：10km。
b) 分站与转换器：2 km。
c) 转换器与传感器：2 km。
