章 产品介绍

欢迎使用

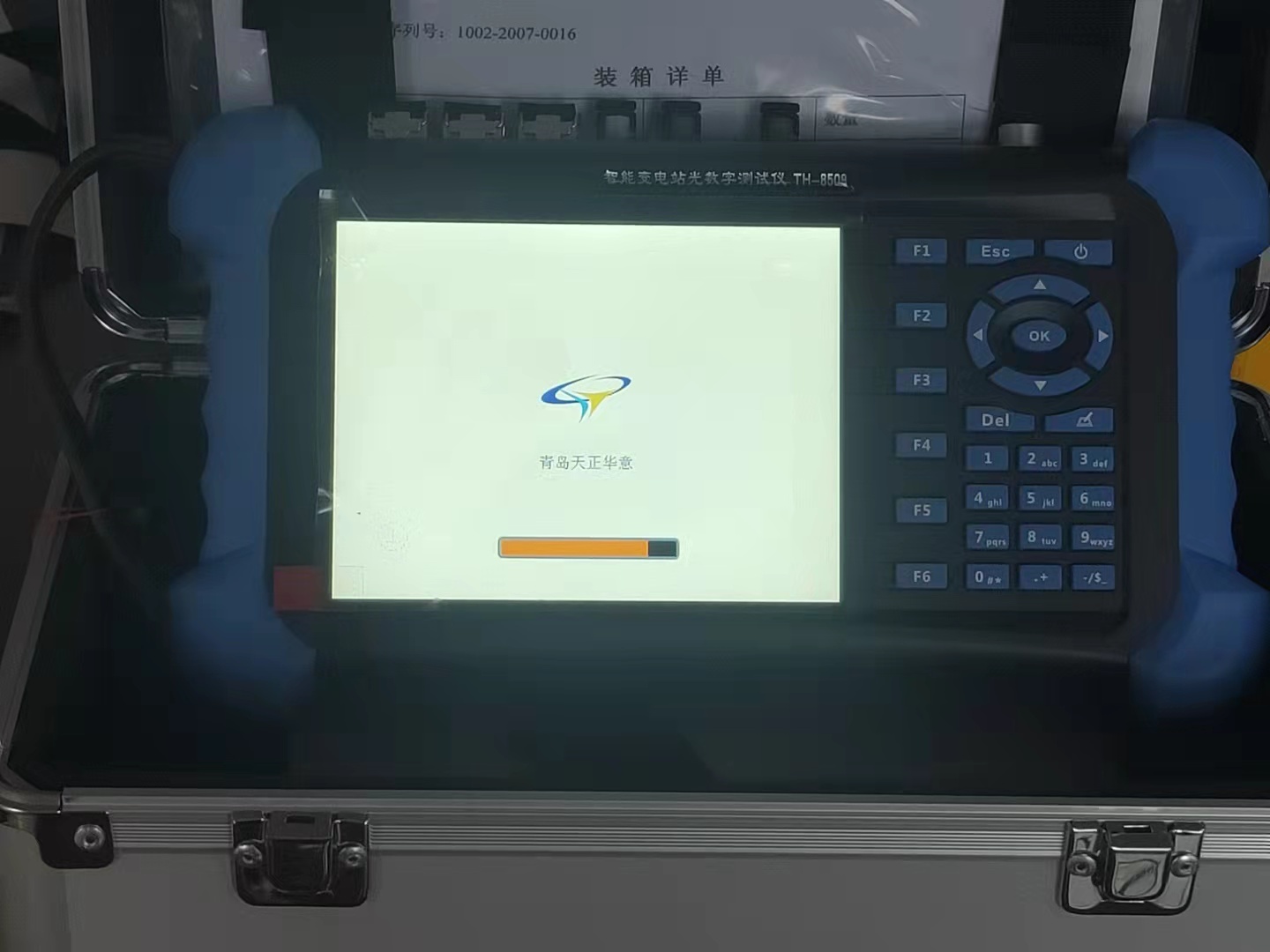

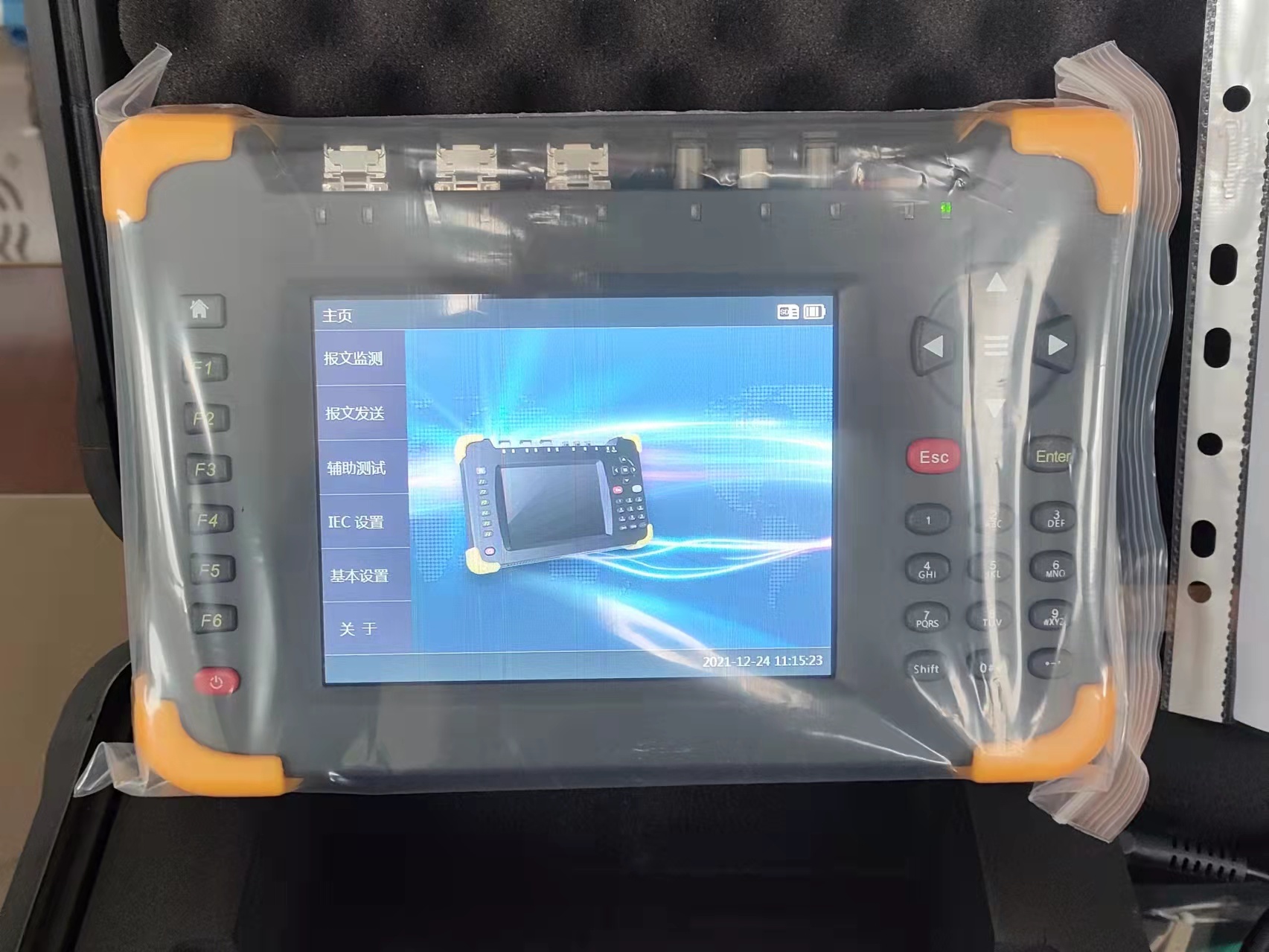

感谢您使用TH-8508智能变电站光数字测试仪！

TH-8508智能变电站光数字测试仪是青岛天正华意电气设备有限公司针对数字化/智能变电站网络通信过程推出的一款专用测试工具。自动侦测过程层通讯报文信息并解析，通过有效值、相位、波形以及开关量状态等多种方式给直观呈现给用户，并对报文进行分类统计，同时支持报文发送，是数字化/智能变电站安装、调试、运行和维护的必备工具。

² 采用5.7吋真彩液晶显示屏，640px×480px，支持触摸屏+键盘操控模式；

可模拟合并单元（MU）输出IEC61850-9-1/2光数字报文，对光数字继电保护装置进行测试；

² 可模拟光电互感器输出FT3报文，对FT3输入的合并单元进行测试；

² 支持SCL文件（SCD、ICD、CID等）导入以提取需要的装置实例配置信息，完成测试配置；

² 支持网络报文侦听，并自动与SCL文件进行匹配，对不相符的项目进行标记；

² 支持电压电流输出测试，6路电压6路电流可映射至多个采样值控制块输出；

² 支持状态序列输出测试，并具有短路故障计算功能；

² 支持B码触发输出采样值，可实现多机同步输出测试；

² 光串口IEC60044-8报文传输速率2.0Mbps～10.0Mbps可选；

² 支持SV报文输出时间均匀性、额定延时监测；

² 支持光口数据流量监测；

² 支持GOOSE发送机制监测；

² 具有光数字SV控制块的极性校核功能和核相功能；

² 具有光口数据转发功能，可用于串行侦测报文；

² 支持单纤网络连接（无link模式），光口数据镜像、转发、回环等；

² 支持SV、GOOSE及IEEE1588报文监测，支持波形、幅值、相位、频率、谐波、离散度、异常报文、变位记录等数据呈现方式；

² 支持SV报文重采样；

² 内置11000mAh可充电锂电池供电，连续工作时长≥5小时。

专业版本TH-8508智能变电站光数字测试仪机型支持以下测试：

v 支持光网口模块热拔插，实现100M/1000M光模块切换；

v 支持交换机VLAN测试；

v 光功率测量；

v 支持智能终端SOE响应时间测试；

v 后续将支持更多的测试，我们将及时为您提供免费软件升级服务。

定制服务：

为了满足客户（特别是保护厂家）对不用应用的需求，我们还为客户提供贴心的软件定制服务！
