| 品牌 : | 苏电电气 | 型号 : | SDKG-152B |
| 加工定制 : | 是 | 尺寸 : | 380mm(L)×300mm(W)×35 |
| 电源电压 : | 220V±10% 50Hz±10% | 用途 : | 各种户内、多油等开关的动特性测试。 |
一、产品用途：

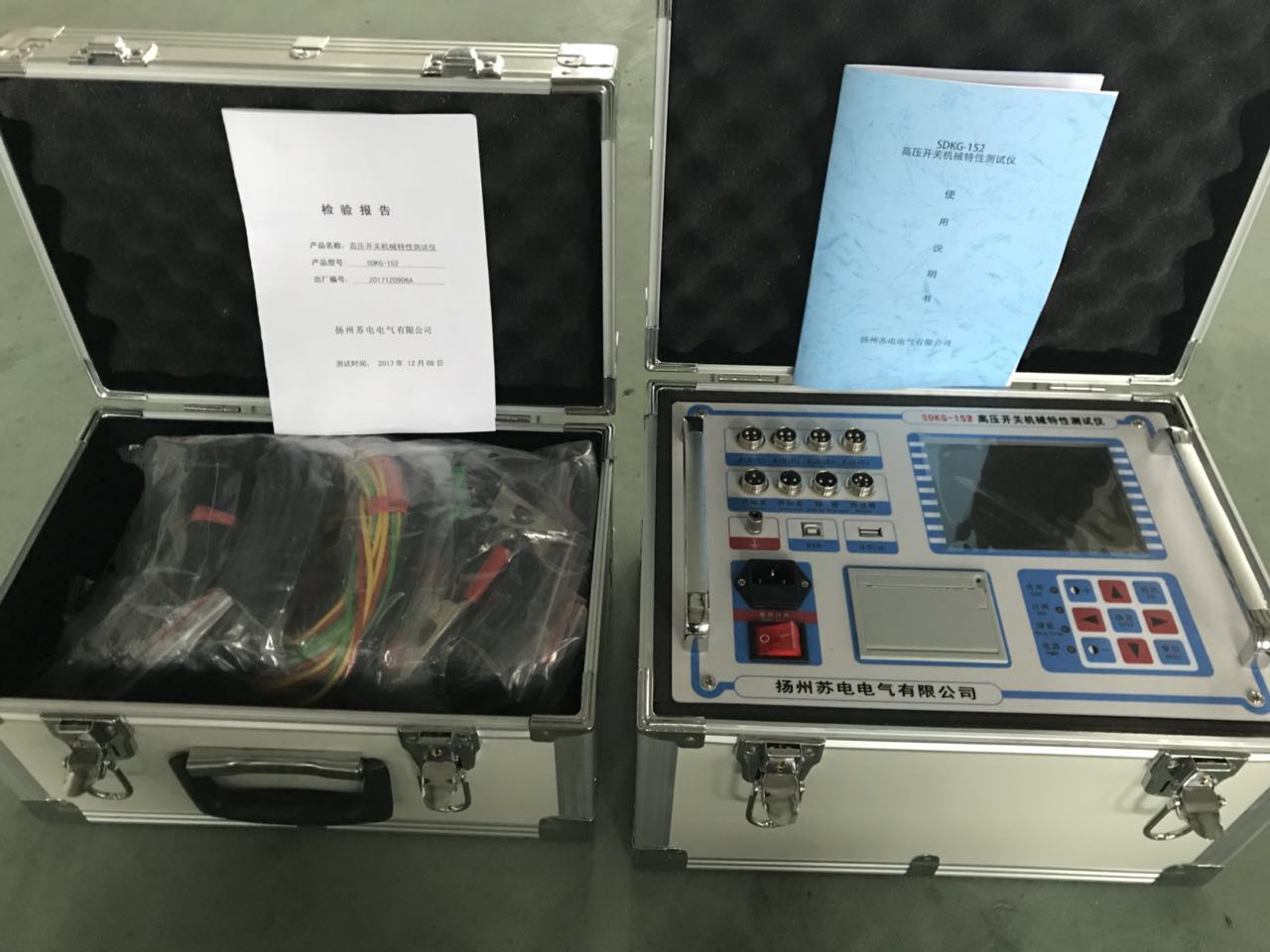

SDKG-152B断路器特性测试仪是扬州苏电为适应测试高压开关动作特性的需要开发研制的专用仪器。它以单处机为核心进行采样，处理和输出，其主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、多油开关、真空开关、 开关的动特性测试。
二、产品别称：
断路器特性测试仪也叫高压开关机械特性测试仪、开关机械特性测试仪、高压开关综合测试仪、断路器动特性测试仪、断路器机械特性测试仪、断路器综合测试仪、高压开关时间特性测试仪、高压开关特性测试仪、开关参数测试仪
三、产品技术参数：
1.1、使用环境
输入电源 220V±10% 50Hz±10% 大气压力 86～106kpa
温 度 －10～40℃ 湿 度 ≦80%RH
1.2、安全性能
绝缘电阻 ＞2MΩ
介电强度 电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。
1.3、基本参数
时 间：
普通开关： 量程 4000.0ms 分辩率0.1ms
误差 ①100ms以内 0.1ms±1个字
②100ms以上 0.1%±1个字
③同期 ±0.1ms
合闸电阻： 量程 1600欧 分辨率：1欧
石墨触头： 量程 4000.0ms 分辨率：0. 1m/s
误差 ①0.5%±1个字
②同期±0.1ms
速 度： 量程 20.00m/s 分辩率0.01m/s
误差 1%±0.1m/s
行程：
量 程 | 分辩率 | 误 差 | |
真空断路器 | 50.0mm | 0.1mm |
1%±1mm |
SF6断路器 | 300.0mm | 1mm | |
少油断路器 | 600.0mm |
电 流： 量程 20.00A 分辩率0.01A
输出电源： DC30～250V数字可调/20A（瞬时工作）
计算机接口：①标准RS-232接口 ②U盘接口
外形尺寸： 380mm(L)×300mm(W)×350mm(H)
重 量： 12kg
四、产品性能特点：
2.1 性 能
时 间：12个断口的固有分、合闸时间，同相同期、相间同期。
合闸电阻：断口的合闸电阻的预投时间、预投波形及电阻阻值。
石墨触头：西门子石墨触头开关，可测其3个断口的分、合闸时间及动态波形图。
重 合 闸：每断口的合－分时间（金短时间），分－合时间（无电流时间），分－合－
分时间：一分时间、一合时间、二分时间。
弹 跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形。
速 度：刚分、刚合速度， 速度，时间－行程特性曲线；重合闸一分速度，一
合速度，二分速度。
行 程：总行程，开距，超行程，过冲行程，反弹幅值。
电 流：分、合闸线圈的分、合闸电流值、电流波形图。
动作电压：机内提供DC30～250V/20A（瞬时工作）数字可调断路器动作电源，自动完
成断路器的低电压动作试验，测量断路器的动作电压值。
2.2 特 点
超强的抗干扰能力，在500KV变电站试验，也能轻松试验，精确测量。
通用测速传感器，直线行程传感器，旋转传感器，安装极为方便、简捷。
开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。
适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。
主机可存储1000组现场分、合闸试验结果，机内实时时钟，便于存档保存试验日期、时间。
可直接使用U盘保存转移数据。
主机大屏幕、宽温带、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。
中文菜单操作,使用方便，内置打印机快速打印所有数据及图谱。
仪器配有与PC机联机的RS-232接口及《断路器数据分析管理软件Windows中文版》，可与PC机联机操作，试验结果直接存入硬盘，也可输出到各类针式、激光或喷墨打印机打印试验报告，使现场试验计算机化。
刚分、刚合速度定义编制了相应的分析软件，根据需要，任意分析，适用于国内外任何一家开关厂生产的任一型号开关的测速。
五、术语定义：
分（合）闸时间：分（合）闸线圈上电作为计时起点，到动、静触头刚分（合）的时间。
同相同期：同相之中，分（合）闸时间 与 小之差。
相间同期：三相之中，分（合）闸时间 与 小之差。
平均速度：分（合）闸过程中，动触头总行程的前、后各去掉10%, 取中间80%，
动触头运动的行程与时间之比。
速度：分（合）闸过程中，动触头开始运动后，取动触头运动每10ms为一个
计速单位，直至动触头运动停止，得到若干个速度单元值，其中
的单元速度值即为分（合）闸 速度。
刚分（合）速度：根据被测开关的制造厂不同，开关型号不同，各制造厂定义了不同的
刚分、刚合速度，本测试仪将各种不同的定义部分列入其中，供用户
自己选择。
○3AQ型:西门子石墨触头3AQ系列开关
○3AT型西门子石墨触头3AT系列开关
○ABB-HPL550B2ABB公司的550KVSF6开关;
○LW6型：LW6型SF6开关;
○LW8-35型：LW8－35型SF6开关;
○合前分后10ms:部分油开关和部分SF6开关;
○合分前后各5ms:部分油开关;
○合前分后6mm：部分10KV真空开关。
○合前分后10mm:部分35KV真空开关;
○同平均速度：沈阳开关厂生产的部分SF6开关;
○10%到断口：西安开关厂生产的部分SF6开关;
○ZF6-72.5-126(L/T)ZF6型SF6开关
○ZF6A-252(L/T)ZF6A型SF6开关
○LW53-252LW53型SF6开关
○LW33-72.5/TLW33型SF6开关
○LW33－126LW33-126型SF6开关;
如以上几种定义均不被采用，用户可根据本测试仪所测量的时间行程特性曲线（行程有方向性），在曲线上自行定义刚分、刚合速度的速度取样段，仪器自动计算出用户定义的刚分、刚合速度（取样段内的行程与时间比）
