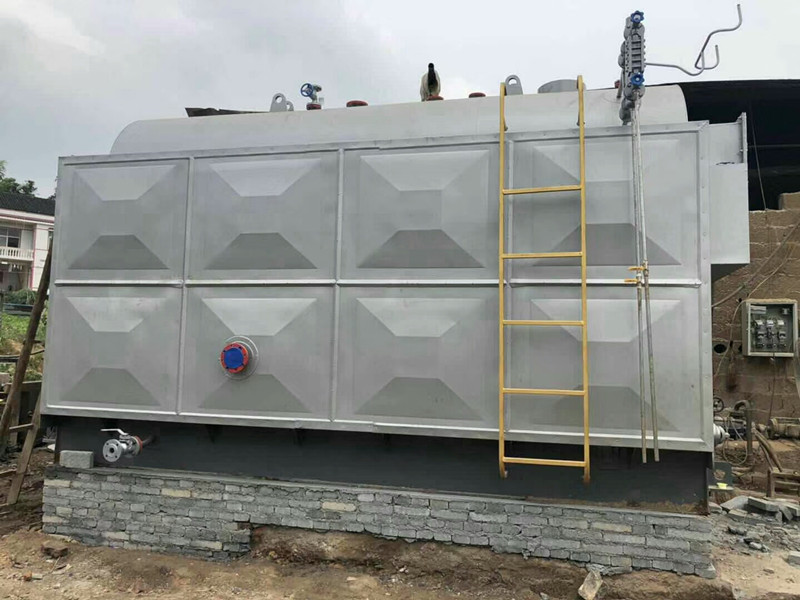

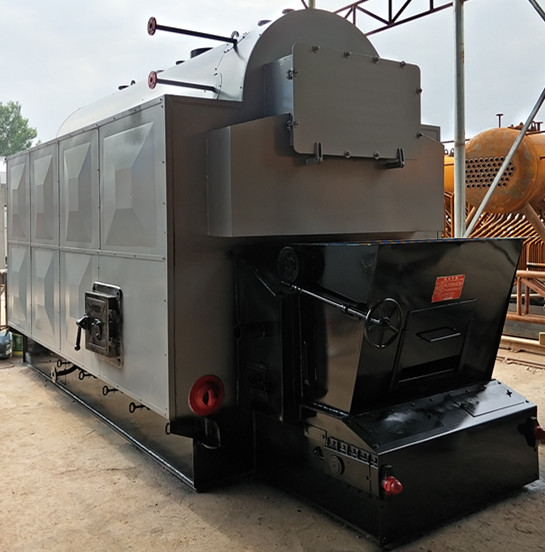

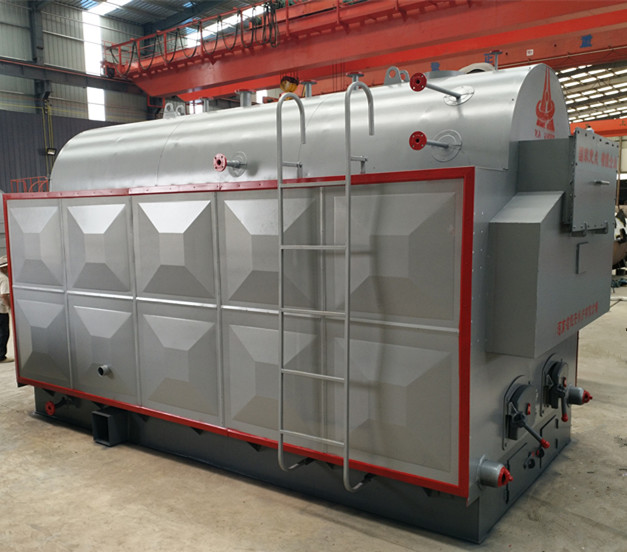

　　2吨卧式生物质蒸汽锅炉 DZL2-1.25-T生物质蒸汽锅炉产品介绍

　　DZL卧式生物质蒸汽锅炉规格型号 热效率：85%适用燃料：生物质颗粒、木块、秸秆应用范围：医药、化工、轻工、纺织、建材、养殖、食品饮料、塑料泡沫、印刷洗涤、橡胶加工、造纸、木材加工、宾馆，酒店、制衣等。产品简介：DZL链条生物质卧式蒸汽锅炉，是一种卧式三回程水火管混合式锅炉，在锅筒内布置一束螺纹烟管。炉膛左右二侧装有光管水冷墙。采用轻型链条炉排实现机械加料，配有鼓风机、引风机进行机械通风，并装有刮板式出渣机实现自动出渣。该炉前后拱采用新型的节能技术炉拱。燃料从料斗落到炉排上，进入炉膛燃烧后，火焰经过后拱折射向上通过本体两侧燃烬室折向转到前烟箱，再由前烟箱折回锅内管束，通过后烟箱进入省煤器，然后由引风机抽引通过烟道至烟囱排向大气。

　　1) 全中文菜单液晶人机界面，触摸屏控制和动态图形化工作运行状态显示。用户仅需设定工作时间参数，选择连续/定时工作方式，锅炉即能按所设定程序自动运行。（选配）2) 采用触摸屏人机界面和可编程序控制器，中文菜单式人机对话。清楚直观。操作方便，容易掌握。（选配）

　　3) 采用紧紧凑密孔炉排，适合燃烧生物质颗粒；可以同时使用生物质颗粒和煤；

　　4) 锅炉内部受热面积大于同规格燃煤锅炉，弥补了生物质颗粒燃料热值低的缺点；

　　5) 设有多重联锁保护，加上双重独立的水位控制报警，三重压力保护及报警，确保锅炉在各种工况下更加稳定。

　　6) 汽车专用漆、玻璃丝棉包装。美观大方，不锈蚀。

　　7) 具有先进独特的设计，保证锅炉可靠、经济。

　　8) 螺纹烟管，具有良好的热伸缩性，科学的气流设计，炉内温度场均匀，且有效吸收火焰热量，有效抑制Nox的生成。

　　10) 阀门采用郑州宇明阀门公司生产的铸钢阀门，产品质量有保证。DZH2-1.25-AⅡ蒸汽锅炉单台配套辅机清单序号 货物名称 规格型号 单位 数量 备注一 锅炉主机 ⑴ 锅炉主机 DZH2-1.25-AⅡ 台 1 ⑵ 烟囱烟道 DZH2-1.25-AⅡ 套 1 二 配套辅机 ⑴ 引风机 Y5-47 No5C 台 1 11KW⑵ 鼓风机 4-72-3.6A 台 1 3KW⑶ 电控柜 RF-Ⅱ 台 1 ⑷ 给水泵 标准配置 台 1 ⑸ 分汽缸 φ273 台 1 ⑹ 除尘器 标准配置 台 1 ⑺ 水处理 标准配置 台 1 三 阀门与仪表 ⑴ 全启式弹簧安全阀 A48H-1.6C PN1.6 DN40 件 2 安全阀⑵ 截止阀 J41T-1.6PN1.6 DN80 件 1 主汽⑶ 截止阀 J41T-1.6 PN1.6 DN32 件 1 副汽⑷ 截止阀 Z41H-1.6 PN1.6 DN40 件 1 给水⑸ 排污阀 Z44H-1.6 PN1.6 DN50 件 1 锅筒排污⑹ 排污阀 Z44H-1.6 PN1.6 DN40 件 2 集箱排污⑺ 平板水位计 M350H PN1.6 DN25 件 2 L=350序号 货物名称 规格型号 单位 数量 备注⑻ 水位报警控制器 UDZ-453A-G PN1.6 DN25 件 1 L=350⑼ 压力表 Y-150 M20×1.5，2.5级 件 2 0-2.5MPa⑽ 压力表弯管 标准配置 件 1 ⑾ 三通旋塞阀 X14A-1.6PN1.6 DN15 件 2 压力⑿ 人孔垫 标准配置 件 2 ⒀ 手孔垫 标准配置 件 4 四 图样及技术文件清单 ⑴ 锅炉总图 DZH2-1.25-AⅡ 张 1 ⑵ 锅炉本体 DZH2-1.25-AⅡ 张 1 ⑶ 管道仪表阀门 DZH2-1.25-AⅡ 张 1 ⑷ 地基 DZH2-1.25-AⅡ 张 1 ⑸ 烟风道 DZH2-1.25-AⅡ 张 1 ⑹ 安装使用说明书 DZH型系列 份 1 ⑺ 强度计算结果汇总表 DZH2-1.25-AⅡ型 份 1 ⑻ 产品出厂清单 DZH2-1.25-AⅡ型 份 1 ⑼ 质量证明书 DZH2-1.25-AⅡ 份 1 ⑽ 锅炉产品安全质量监督检验证书 DZH2-1.25-AⅡ 份 1 周口锅检所⑾ 分汽缸资料 配套 套 1 总价

　　1、本清单所列附件适用于按本公司设计图纸划定的范围内使用，用户如有特殊要求，订货时应提出书面说明。2、按本清单所列内容供货，其它用户自备，如有异议，以供货合同为准。
