| 品牌 : | 万洲恒晟 | 型号 : | TK-1000 |
| 加工定制 : | 是 | 类型 : | 烟气在线监测 |
| 测量范围 : | 0-20-100-600 | 测量精度 : | 标准精度 |
| 功率 : | 8000W | 尺寸 : | 19U |
| 重量 : | 100KG | 适用范围 : | 固定污染源 |

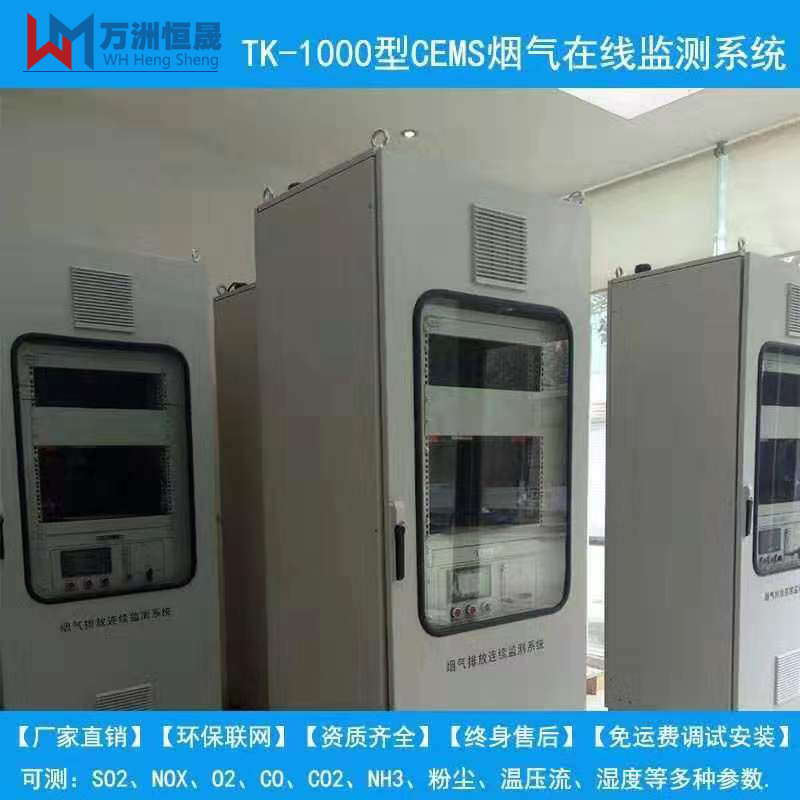

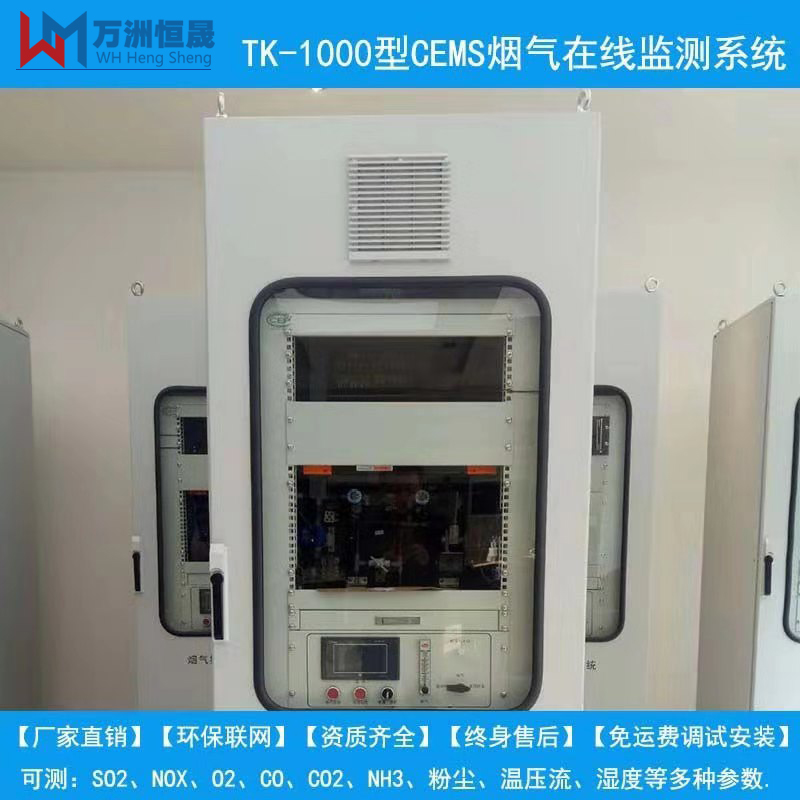

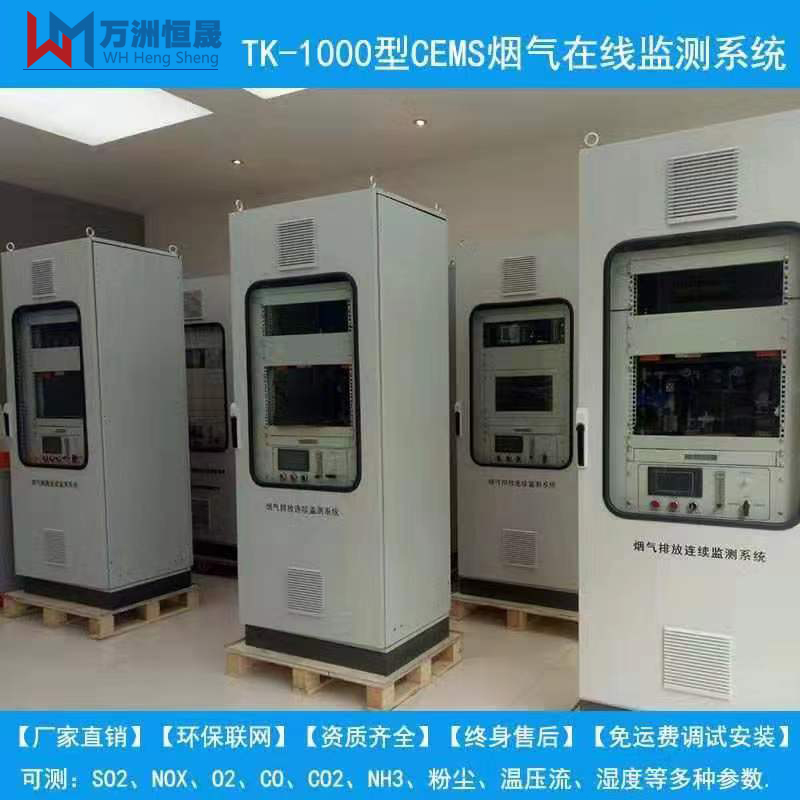

TK-1000型CEMS烟气在线监测系统
一、产品概述
烟气连续在线监测系统运用抽取冷凝采样、后散射烟尘浓度测量、皮托管烟气流速测量及计算机网络通讯技术，实现了固定污染源污染物排放浓度和排放总量的在线连续监测。同时又针对国内煤种较杂、煤质变化大、污染物排放浓度高、烟气湿度大的状况从技术上进行了改进。并按照国家标准设计定型，提供专业的中文操作平台及中文报表功能、多组模拟量及开关量输入输出接口，可实现现场总线的连接以及多种通讯方法的选用，使系统运行方便灵活。
烟气连续在线监测系统（CEMS）是功能齐全，整体水平 的固定污染源在线监测系统。主要由以下几个子系统组成：
1、固态颗粒物连续监测子系统，采用激光后散射单点监测。
2、气态污染物连续监测子系统多组分气体分析仪（SO2、NOX、CO、CO2、HCL、HF、NH3）
3、烟气含氧量、烟气流量、压力、温度，湿度等烟气参数连续监测子系统
4、数据处理与远程通讯系统
二、技术说明
抽取冷凝法CEMS能够测量SO2、NOx、O2、温度、压力、流速、粉尘、湿度；
SO2、NOx采用紫外差分吸收光谱（DOAS）分析技术或红外线NDIR分析技术；
O2采用电化学氧电池；
湿度采用高温电容法；
温度、压力、流速分别采用热敏电阻（PT100）、压力传感器和皮托管微压差法；
粉尘采用激光后散射法；
紫外差分吸收光谱（DOAS）分析技术除了能够测量SO2和NOx外，还能够分析NH3、Cl2、H2S、O3等气体；
与抽取热湿法CEMS相比，本系统具有结构简单、可靠性高、响应速度快、维护方便等优点；
与原位法相比，分析仪具有支持在线校准、测量值波动小、可靠性高、设备维护简单等优点；
本分析仪整机结构紧凑，方便运输和安装。
系统运行数据采集率90，系统提供的检测数据资料可用率90，并具有查阅历史数据功能。
输出单位：对所检测烟气的各种参数，系统除在就地分析仪器面板上显示外还均以420mA标准模拟量信号输出。气态污染物浓度单位使用mg/Nm3，流量计测出流速信号应折算成体积流量Nm3/s输出，温度单位为。
系统能够真正实现无人职守运行，系统具有自诊断功能及主要部件故障报警功能，包括：测量元件/检测探头的失效、超出量程、采样流量不足、反吹压力低、采样头温度低、采样管线温度低、预处理系统故障、分析仪器故障等。
三、技术参数
项目 | 测量原理 | 指标 | |
颗粒物 更多详情.... | 激光背向散射法 | 测量范围 | 小0-200mg/m3,0-10g/m3 |
准确度 | 50mg/m3时, 误差±15mg/m3. | ||
零点漂移 | ±2.0F.S. | ||
量程漂移 | ±2.0F.S. | ||
气态污染物 （SO2、NOX） 更多详情.... | NDIR红外线原理/紫外差分光谱吸收法 | 测量范围 | 0-5000mg/m3（可根据需求定制） |
零点漂移 | ±2.0F.S. | ||
量程漂移 | ±2.0F.S. | ||
响应时间 | 100S. | ||
线性误差 | ±5.0. | ||
重复性误差 | ±2.0. | ||
烟气含氧量 更多详情.... | 电化学/氧化锆法 | 测量范围 | 0-25 |
线性误差 | ±5.0. | ||
零点漂移 | ±1.0F.S. | ||
量程漂移 | ±1.0F.S. | ||
相对准确度 | ±5.0. | ||
响应时间 | 100S. | ||
重复性误差 | ±2 | ||
流速 更多详情.... | S型皮托管法 | 测量范围 | 0-40m/s |
精密度 | 5.0. | ||
相对误差 | ＞10m/s时，相对误差±10； ＜10m/s时，相对误差±12。 | ||
温度 更多详情.... | 热电阻法 | 测量范围 | 0-500 |
示值偏差 | ±3 | ||
压力 更多详情.... | 压差传感器 | 测量范围 | -3000+3000Pa |
准确度 | ±2.5F.S | ||
