产品名称：BSP系列圆柱状高压电阻器
产品特性：圆柱状（厚膜，无感设计）高压电阻器。
BSP系列采用7.0 mm直径瓷基体；
通用型，***高工作高温：225°C。
规格:
·阻值精度：±0.5%至±10%·温度系数范围：±50ppm/°C或±100ppm/°C（+25°C~ +105°C）可协商订货·介质耐压：1000VDC，绝缘阻值：***小10GΩ·过负荷特性：5倍额定功率，但不超过倍***大持续工作电压，连续5秒钟，?R≤±；·寿命：额定功率1000小时，?R≤±，附加“X“，?R≤±·耐湿：MIL-Std-202，方法106，R≤±·热冲击特性：MIL-Std-202,方法107，条件C，?R≤±·涂覆层：硅树脂·引线材料：抗氧化镀锡铜线·帽盖材料：镀银黄铜帽（在高频磁场中的应用）·电压系数：参看下页图表
·性能参数

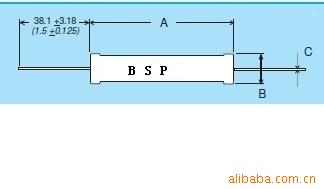

型号 | 尺寸（单位：毫米） | 功率25°C | 功率75°C | 功率125°C | ***大连续工作电压(KV) | 阻值 | |||
长度(MM) | 外径(MM) | 引线直径(MM) | ***小 | ***大 | |||||
| |||||||||
BSP20 | 20.2 | 8.0 | 1.00 | 2.5 | 2.5 | 1.5 | 3.0 | 200 | 25M |
BSP26 | 26.9 | 8.0 | 1.00 | 3.7 | 3.7 | 2.5 | 4.0 | 250 | 300M |
BSP32 | 33.0 | 8.0 | 1.00 | 4.5 | 4.5 | 3.00 | 5.0 | 300 | 400M |
BSP39 | 39.5 | 8.0 | 1.00 | 5.2 | 5.2 | 3.5 | 8.0 | 400 | 500M |
BSP52 | 52.1 | 8.0 | 1.00 | 7.5 | 7.5 | 5.00 | 10.0 | 500 | 750M |
BSP78 | 77.70 | 8.0 | 1.00 | 11 | 11 | 7.5 | 15.0 | 900 | 1G |
BSP103 | 102.9 | 8.0 | 1.00 | 12 | 12 | 8.0 | 20.0 | 1K2 | 1G |
BSP124 | 123.70 | 8.0 | 1.00 | 15 | 15 | 10.0 | 25.0 | 1K5 | 1G |
BSP148 | 155.0 | 15.8 | --/-- | 30 | 30 | 20.0 | 45.0 | 10K | 2G |
BSP154 | 153.70 | 8.0 | 1.00 | 20 | 20 | 15.0 | 30.0 | 2K0 | 2G |
具体规格以实际订单为准。因规格需求不同价格面议。
