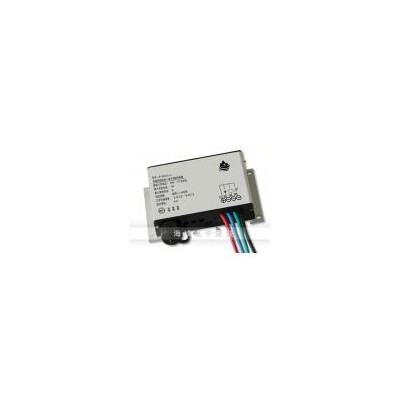

![[新品] 降压型控制恒流一体机(SH1031)](https://www.zgnyw.net/file/upload/2022/1125/195/194324761.jpg.thumb.jpg)
产品特点
SG系列太阳能控制器，是专为太阳能路灯系统、太阳能杀虫灯等设计的防水型智能可编程控制器。本产品具有许多卓越特性：
■系统电压范围宽，适用各种铅酸蓄电池、磷酸铁锂电池组等
■先进的可编程设置，精确到分钟的5时段时间设定
■高精度快速PWM恒流调光，输出功率0~100%可调
■蓄电池电量不足时，可设定自动降低输出功率
■多阶段充电控制，完善的蓄电池过充、过放、防反充保护
■应用于杀虫灯设计的雨控关灯功能
■无电解电容设计，高可靠性，超长使用寿命
■工业级品质，防水等级IP68，可广泛应用于各种恶劣环境
安装说明
■接线时，请注意正、负极性，不要接错、接反。
■确保蓄电池和控制器之间的电缆线长度尽可能短，防止电缆上的压降过高引起控制器误判。推荐线径：不小于1.0 mm2。
■控制器为共正极设计，因此如果系统需要接地，只允许正极接地。
■接容性负载时可能会触发短路保护，例如恒流驱动电源等。
状态指示
LED状态 | 红色LED | 绿色LED | 蓝色LED |
常亮 | 蓄电池过放后保护 | 蓄电池已充满 | 负载正常工作 |
熄灭 | 蓄电池未连接或无电 | 太阳能无电 | 负载不工作 |
一闪 | 蓄电池有电正常工作 | 慢速充电/预充电 | 负载受控不工作 |
两闪 |
| 快速充电 | 自动降低输出功率 |
三闪 |
| 浮充 | 负载过载或短路 |
技术参数
系统电压（蓄电池电压） | 8 ~ 15 V |
太阳能电池输入端电压 | < 28 V |
空载待机电流 | < 5 mA |
***大充电电流 | 6 A/10A |
***大负载电流 | 3 A/5A/10A |
PWM恒流范围 | 0.1 ~ 3 A |
PWM恒流精度 | ±2% + 10 mA |
工作环境温度 | -40℃ ~ +80℃ |
尺寸/重量 | 76 x 56 x 15 mm / 100 g |
防护等级 | IP68 |
![[新品] 降压型控制恒流一体机(SH1031)](https://www.zgnyw.net/file/upload/2022/1125/195/194324761.jpg.middle.jpg "[新品] 降压型控制恒流一体机(SH1031)")
