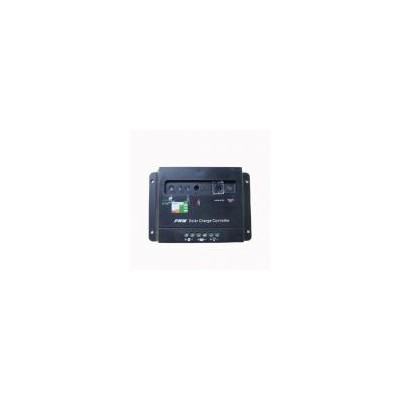

风光互补控制器 专为太阳能独立发电系统设计，采用脉宽调制（PWM）式的蓄电池充电方式及独特的控制技术，具有过充、过放、电子短路、过载保护和独特的防反接保护功能，保证蓄电池的正常使用寿命，适用于小型离网光伏系统。
风光互补控制器主要特点
·使用了单片机和专用软件，实现了智能控制；
·利用蓄电池放电率特性修正的放电控制，保证了蓄电池得到***有效的使用；
·具有过充、过放、电子短路、过载保护、独特的防反接保护等全自动控制；
·具有光控延时功能；
·具有准确的温度补偿；
·直观的LED发光管指示当前电瓶状态，让用户了解使用状况；
·使用了轻触按键式操作，使用极其方便美观。
风光互补控制器技术参数
型号 | CMS-10A | CMS-15A | CMS-20A | CMS-30A |
额定充电电流 | 10A | 15A | 20A | 30A |
额定负载电流 | 10A | 10A | 20A | 30A |
系统电压 | 12V/24V AUTO | |||
过载、短路保护 | 1.25倍额定电流60秒，1.5倍额定电流5秒时过载保护动作。≥3倍额定电流短路保护动作 | |||
空载损耗 | ≤6mA | |||
充电回路压降 | 不大于0.26V | |||
放电回路压降 | 不大于0.15V | |||
超压保护 | 17V,×2/24V； | |||
工作温度 | 工业级：-35℃至+55℃ | |||
提升充电电压 | 14.6V；×2/24V；(维持时间：30min)(仅当出现过放电时调用) | |||
直充充电电压 | 14.4V；×2/24V；(维持时间：30min) | |||
浮充 | 13.6V；×2/24V；(维持时间：直至降到充电返回电压动作) | |||
充电返回电压 | 13.2V；×2/24V； | |||
温度补偿 | -5mv/℃/2V(提升、直充、浮充、充电返回电压补偿)； | |||
欠压电压 | 12.0V；×2/24V； | |||
过放电压 | 11.1V-放电率补偿修正的初始过放电压(空载电压)；×2/24V； | |||
过放返回电压 | 12.6V；×2/24V； | |||
控制方式 | 充电为PWM脉宽调制 | |||
