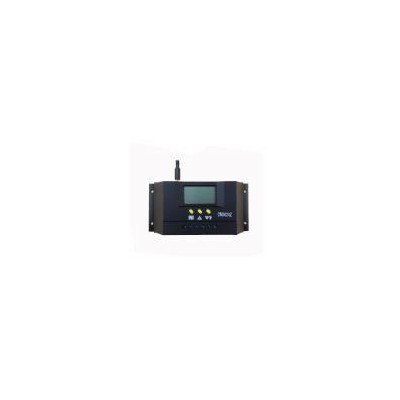

市电互补控制器 是一种智能型、多用途太阳能充放电控制器。该系列产品使用定制的LCD显示屏，具有非常友好的操作界面；具有完善的保护功能，避免了系统各部件的损坏；各控制参数可灵活设定，充分满足您的不同应用需求。
市电互补控制器主要特点
·LCD显示屏，人性化设计的浏览界面，方便各项操作；
·系统电压等级自动识别；
·智能型PWM充电方式，延长了蓄电池寿命，提高了系统性能；
·采用温度补偿，自动调整充放电参数，提高蓄电池使用寿命；
·完整的现场控制参数的设定及修改，以及内容丰富的负载控制方式；
·控制器具过充、过放、过载、短路自动保护功能；
·任意组合的光伏阵列及蓄电池反接自动保护功能。
保护功能：
·光伏阵列短路保护
·蓄电池过放保护
·蓄电池过充保护
·负载过载保护
·负载短路保护
·光伏组件极性反接保护
·蓄电池极性反接保护
市电互补控制器技术参数
Model | PY2024Z | PY3024Z | PY4024Z | PY5024Z | PY6024Z | PY2048 | PY3048 | PY4048 | PY5048 | PY6048 | |||
额定工作电压 | 12V/24V自动识别 | 48V | |||||||||||
额定工作电流 | 20A | 30A | 40A | 50A | 60A | 20A | 30A | 40A | 50A | 60A | |||
浮充电压 | ≤50V | ≤100V | |||||||||||
欠压保护 | 13.7V/27.4V | 54.8V | |||||||||||
欠压恢复 | 10.7V/21.4V | 42.8V | |||||||||||
浮充电压 | 12.6V/25.2V | 50.4V | |||||||||||
空载损耗 | ≤10mA | ||||||||||||
回路降压 | ≤170mV | ||||||||||||
温度补偿 | 4mV/Cell/℃ | ||||||||||||
工作温度 | -20℃~60℃ | ||||||||||||
储存温度 | -30℃~70℃ | ||||||||||||
湿度要求 | ≤90％,no condensation | ||||||||||||
安装孔线号 | ≤7# AWG (16mm2) | ＞3# AWG (25mm2) | ≤7# AWG (16mm2) | ＞3# AWG (25mm2) | |||||||||
外包装尺寸 | 209×110 ×63 mm | 217 ×158 ×95mm | 209×110 ×63 mm | 217 ×158 ×95mm | |||||||||
重量 | 360g | 590g | 360g | 590g | |||||||||
