产品介绍
本产品专为国内外大型光伏发电系统而研发。现产品已远销非洲、缅甸、巴基斯坦、印度、越南等一些国家。产品质量稳定可靠，赢得了国内外客户的一致好评。
产品特点

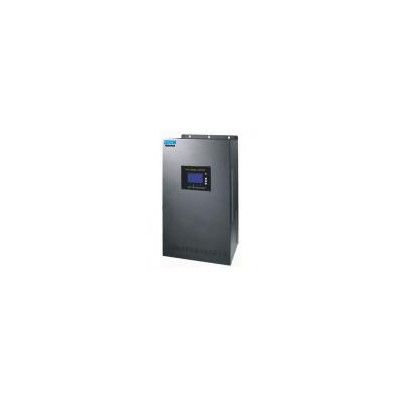

本产品采用DC/DC变换技术及MCU技术，智能调整太阳能电池组的工作点，使太阳能电池组在当前环境条件下输出***大功率。当外部条件发生变化后，MPPT控制器的MCU根据MPPT算法智能跟踪太阳能电池组输出***大功率的工作点，提高太阳能电池组的利用率，降低太阳能发电系统成本。相对于普通太阳能充电控制器，JCS系列MPPT控制器一般可以提高太阳能电池组输出功率10%~30%（输出功率提高比例受太阳能电池组自身特性、温度及光照影响）。本产品使用大屏幕点阵LCD显示各项参数，采用形象化的图标指示各参数含义，界面美观、简洁。整机采用壁挂式安装，安装孔位尺寸安装和操作说明页面。
产品功能
| 功能 | 说明 |
| ***大功率点跟踪 | 采用DC/DC变换技术及MCU技术实现太阳能电池板发电功率的***大化。 |
| 蓄电池反接保护 | 蓄电池反极性连接到控制器(在未连接太阳能电池板情况下)将不会对控制器造成损坏，在正确连接后控制器仍能正常工作。 |
| 防蓄电池反向放电 | 在太阳能电池组电压小于蓄电池电压后，蓄电池不会向太阳能电池组放电。 |
| 太阳能电池组反接保护 | 太阳能电池组反极性连接到控制器将不会对控制器造成损坏，在正确连接后控制器仍能正常工作。 |
| 浮充充电电压可调节 | 浮充充电电压可由用户在一定的范围内调节。 |
| 浮充充电电压温度补偿 | 根据当前测量得到的蓄电池温度，以25℃为基准，对设定的浮充充电电压进行-3.7mV/Cell/℃的补偿。 |
| 提升充电电压可调节 | 提升充电电压可由用户在一定的范围内调节。 |
| 内部过热保护 | 当控制器内部温度传感器检测到过高的温度，控制器将停止工作以防止自身受损，在控制器内部温度降低到一定值之后控制器将自动重新开始工作。 |
| 温控风扇 | 当控制器内部温度传感器检测到温度高于一定值后将启动控制器散热风扇，在温度低于一定值后风扇将关闭。 |
| 太阳能输入过压保护 | 当太阳能输入电压超过额定值控制器将自动保护并停止工作，直到输入电压恢复到正常范围。 |
| 远程监控功能 | 可选功能，实现PC对控制器的各个发电参数及控制参数的查看与修改。 |
MPPT技术简介
MPPT(Maximum Power Point Tracking)意为***大功率点跟踪，MPPT技术就是实时跟踪太阳能电池板输出***大功率的工作点的技术。
在一定的温度、光照条件下，太阳能电池板的I-V曲线如图所示，太阳能电池板的输出功率为I、V的乘积，也就是在太阳能电池板 I-V曲线上的工作点与原点形成的矩形的面积。如图所示当太阳能电池板工作于A点时，其输出功率为Pa=①+③;当太阳能电池板工作于B点时，其输出功率为Pb=①+②;由图形可以看出Pb>Pa，MPPT技术的目的就是在外界条件发生变化时使太阳能电池板始终工作于B点。
I-V曲线
技术参数
| 型号 | JCS-100420-MPPT | ||
| 输入 | 太阳能电池板输入电压范围 | ≤700V | |
| ***大功率点跟踪电压范围 | 420V-700V | ||
| 太阳能电池板输入路数 | 1路(可多路选择) | ||
| 输出 | 额定工作电压 | 420V | |
| ***大充电电流 | 100A | ||
| 浮充电压温度补偿 | -3.7mv/cell/℃ | -3.7mV/cell/℃ | |
| 温度测量范围 | -20℃～+70℃ | -20℃～+70℃ | |
| 其它 | 保护功能 | ①太阳能电池板反接保护 | |
| ② 太阳能电池板输入过压保护 | |||
| ③ 散热器过热保护 | |||
| ④蓄电池反向充电保护 | |||
| 冷却方式 | 温控主动散热 | ||
| 可选功能 | 远程监控功能（RS485或RS232）、（以太网接口 支持HTTP、TCP/IP协议） | ||
| 工作温度范围 | -10℃～+50℃ | ||
| 工作海拔高度 | ≤3000m | ||
| 工作湿度范围 | 0～90%，非凝露 | ||
| 体积 | 待定 | ||
| 储存温度范围 | -30℃～+75℃ | ||
