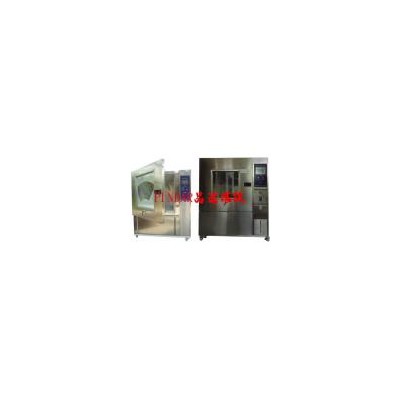

IP69等级防护试验箱

IP69等级防护试验箱 概述

IP69/IP69K防护等级分为：“IP6X防尘试验箱”和“IPX9K防水试验箱”两个试验箱（不能共用一个箱体），根据IEC60529、ISO20653、DIN40050-9等试验标准中的《外壳防护等级（IP代码）》设计制造，适用于电气产品进行***位特征数字为“IP6X”、第二位特征数字为“IPX9K”的防护等级试验。

二、IP6X防尘试验参数：

1. 内箱尺寸：H1000×W1000×D1000mm；1m3

2. 温度范围：RT+10℃～60℃（加热烤尘系统）；

3. 气流速度：不超过2m/s

4. 粉尘浓度：2～4kg/m³；

5. 粉尘规格：能通过筛孔为75um,金属丝直径为50um的方孔干燥滑石粉；

6. 振击时间：1S-999H可调；

7. 吹尘时间：1S-999H可调；

8. 粉尘除湿：电加热除湿；

9. 试验品压力差：A 无压力差 或 B 低于大气压1.98KPa

10. IP5X IP6X 防尘试验箱控制系统：品达公司自主研发触摸屏控制系

三、IPX9K防水试验参数

1. 水压值：8~10MPa

2. 水流量：14～16L/min

3. 水温值：RT~80±5℃

4. 试验时间：30s（时间可设定），4个角度共120s

5. 喷水环角度：0°，30°，60°，90°

6. 喷水孔数：4个。

7. 喷水距离：约100mm～150mm

8. 喷水角度：喷水的水击夹角约30°，

9. 试样台转速：5±1r/min

10. 试样台承重：≤15kg

11. 运行时间控制：1min～9999min(可调)

12. 试验用水：纯净水，可循环

13. 喷水压力表，可显示喷水压力。

14. IP69K IP69 高温高压强喷防水试验箱控制系统：品达公司自主研发触摸屏控制系统。

四、IP69等级防护试验箱 相应参照标准：

1. DIN40050-9 外壳防护等级IP代码

2. IEC60529电器外壳保护分类等级（IP）码

3. ISO16750-1道路车辆 电气及电子设备的环境条件和试验(一般规定)

4. ISO20653道路车辆-防护等级(IP代码)-电气设备对外来物,水和接触的防护

5. GMW 3172车辆环境、可靠性和性能一般要求

6. VW80106汽车上电气和电子部件一般试验条件

7. QC/T 417.1车用电线束插接器第1部分
