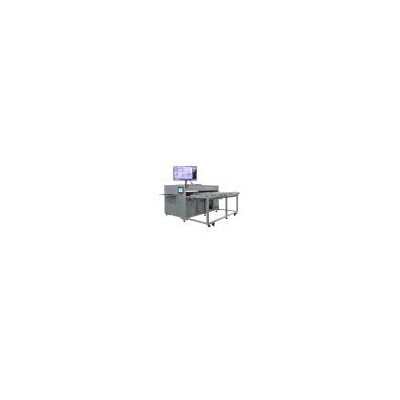

高清组件EL自动识别检测(M260)|目前最新的【能源供应】

诚信档案

会员级别：企业会员

已缴纳：0.00 元保证金

我的勋章： [诚信档案]

在线客服：

企业二维码： 企业名称加二维码上海欧普泰科技创业股份有限公司

企业名片

在线询价

联系人：张小姐(先生)

联系固话：

联系地址：中江路879弄12号楼403室

【友情提示】：来电请说明在中国能源网看到我们的，谢谢！

商品信息

基本参数

详细说明

特色

u 本产品专门为适应EL检测新国标而研发

新国际的EL检测标准为0.5mm/pixel,本产品达到0.4 - 0.3mm/pixel

u 高清晰度

采用四相机向上直射，组件移动三次成像。

相当于采用12相机同时拍照，成像效果已达电池片级。

u 可实现高低电流检测

为方便不同用户的检测需求，软件设置了三种检测模式：高低啊流检测、

低电流检测、高低电流同时检测。

u 归位功能

设备自带前后左右组件归位功能，确保三次上电的稳定性和可靠性。

u 速度能满足现有流水线产能要求

高电流检测<30S,高低电流同时检<30S

u 辅助诊断与灰阶标定

对于高电流图片，可实现对主要缺陷的辅助诊断，包括隐裂、断栅、黑边、

黑心、等缺陷，***终可实现自动识别与判断。对于低电流图片，根据灰度对

电池片进行标定，根据标准，自动标定虚焊及相对低效率电池片

u 软件菜单语言切换方便

实现多种文字切换，根据用户需求设定

技术与性能指标
设备类型	OPT-M260
检测周期（s）	高电流检测<30s,高低电流同时检测<33s
可判断缺陷类型	高电流：隐裂/碎片/低效率片/烧结网纹/材料缺陷/断栅低电流：虚焊及相对低效电池片
拍摄模式	四相机向上直射，组件移动三次成像
成像系统	SONY CCD芯片 4136012043W (12140W)
上料系统	自带前后左右归位系统
显示器	4K显示——***佳配备图像分辨率
***大检测范围	2100mm*1300mm
正常电流检测（A）	8----10
低电流检测（A）	0.8--1
图像处理	EL图像显示：局部放大、条码显示图像处理：增益、灰度、剪切、旋转查询：条码查询、日期查询功能选择：正常检测与低电流检测缺陷辅助争端功能、可升级为自动识别自动标定低效电池片其他：用户自定义
设备占用空间大小	263024001400
人机界面	检测模式：生产线正常检测使用，可以监控和产量统计流水模式：不进行EL测试，作为流水线传输使用调试模式：对设备每个部分单独控制，调试维修使用
