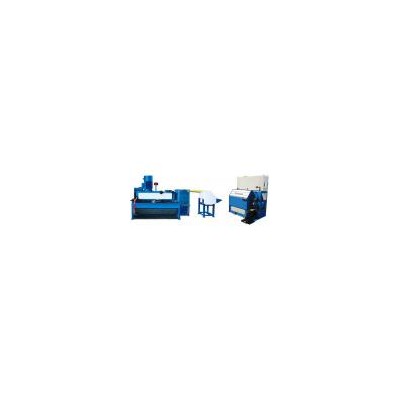

细铜丝立式拉丝机

A、机械主要规格:

1.用途:      铜线伸线加工作业用.

2.入线范围:    ф1.0~ф0.5mm /Min.

3.出线范围:    ф0.25~ф0.08mm /Min.

4.出线线速:    2500 MPM/Max.

5.***多眼模数:   24个(买方自备)使用眼模规格外径ф25mm×8—12mmT.

6.伸线减面率:   第1~23只眼模:13%.

                第24只眼模:8%.

7.伸线方式:    立型四轴,水平伸线打滑连续伸线.

8.动力: 主马达  15HP AC 马达以变频器控制.

     卷取马达: 7.5HP AC 马达以变频器控制.

9.机体结构:    一体体铸造而成型.

10.传动部份:   全机传动,均以平皮带传动.

11.伸线轮:    采用喷碳化钨伸线轮.

12.伸线润滑系统: 伸线油需求量40公升/每分钟.(不附水泵).

                  眼模及伸线轮上方喷淋方式.

13.卷取轴尺寸:  外径ф300mm /Max.(可依贵方尺寸设计)

                卷取载铜线量:50Kgs.

14.上下轴方式:  顶心螺杆紧迫式,附上下轴台车.

15.排线方式:   110W皮带式同步马达,排线宽270mm/Max.

16.卷取控制方式: 配重式张力缓冲杆,自动演算修正控制卷取张力.

17.安全罩:    传动区安全罩透气孔网状.

              伸线区安全罩SUS304(不锈钢板)

              卷取区安全罩全密闭式附三处检窗口.

18.制动:     20KG-M 电磁式刹车.

19.操作面板及控制箱.

20.备品.

B、机械构成性能分析:

1.机体结构:

1-1.材质:主机采用HT-250一体铸造.

1-2.结构:机体由一体铸造而成型,经退火处理,消除内应力再经精密铣床,一体绞孔完成.

2.入线部份:

2-1.入线位值:于机体左侧机板上,设入线6处.

2-2.入线孔位置,外侧装设集水槽.

2-3.入线孔装置,氧化铝磁眼.

3.轴心:

3-1.材质:42钼钢

3-2.精度:轴心经调HRC27-32,确保清除内应力,提高工件的刚性,配合处均经研磨确保 同心度与

         真圆度平衡.

4.传动部份:全机传动,均以平皮带传动.

5.伸线轮:

5-1.采用喷焊氧化铝伸经轮,11层4只,***终伸线轮单层1只.

5-2.伸线轮之装卸,采用锥形紧迫固定,可配合眼模位置调整固定,装卸简易不至于伤害轴心

    之精密度.

6.眼模座:

6-1.第1只眼模,为独立式.

6-2.第2至23只眼模,为铣铸造,体机小,增加引取作业之空间.

6-3.眼模座可依伸线轮位置位移调整.

7.伸线润滑系统:

7-1.伸线轮及伸线眼模之润滑,在上方装置活动式水管接头,不影响穿线作业.

7-2.第1只与第24只眼模,独立配管润滑.

8.卷取轴尺寸:外径300mm/Max.      单位:mm(以下为参考尺寸)

        或配合贵方铁轴尺寸.

9.卷取速度控制:

9-1.摆臂式缓冲检出,自动修正卷取.

9-2.自动修正控制.可依出线之线径调整张力.

10.排线系统.

  10-1.110W皮带式同步马达,排线稳定,应答速快.

  10-2.线性轴承为滑轨,高钢性低磨损.

11.卷取轴上下轴之装置:

  11-1.单轴顶心螺帽方式固定线轴.

  11-2.全密闭式安全罩,设有透明压克力窗,以观察卷取及排线状况.

  11-3.附开口板手#55 1支,供上下轴装置用.

12.安全罩:

  12-1.传动区安全罩透气孔网状.

  12-2.伸线区安全罩全密闭式附三处检窗口.

  12-3.伸线区安全罩SUS304(不锈钢板)

13.动力:

  13-1.主马达:15HP AC 马达加变频器控制.

  13-2.卷取马达: 7.5HP AC马达加变频器控制.

14.断线控制方式:缓冲摆臂极限位置近接检出方式.

15.制动控制:20KG – M电磁式刹车.

16.电气控制部份:

  16-1.电气控制原件:国内一级厂之产品.

  16-2.使用电压:三相380V 50HZ .(或依贵方指定)

  16-3.动作指示内容:

电源无熔丝开关.

控制电源选择开关.

运转ON/OFF 开关及指示灯.

电脑控制器.

计尺器归按钮.

断线复归按钮.

紧急停机按钮.

寸动脚踏开关.

故障指示灯.

过载保护,控制线保护及动力线保护.

17.备品:

  17-1.伸线轮拆卸工具1只.

  17-2.磁眼3只.

  17-3.分线导轮1只.

  17-4.排线导轮1只.

  17-5.保险丝3只.

C、其它:

1.涂装:依贵方之要求色样,于防锈处理后喷漆涂装,或依我厂之标准色样涂装.

2.设备中易耗品零件:伸线轮,传动平皮带,出线分线轮,排线导轮.

3.试车:

3-1.制造完成后,贵厂派员会同本厂人员,于本厂局部试车.

3-2.试车时,所需之眼模.铜线.铁轴.伸线油及其它原料.由买方

提供(或委托卖方代购)

4.安装:(不包括在报价内)

5.净重:2500KGS.

6.总重:2800KGS.

7.机械外形尺寸:1700X1400X2000(mm).

8.包装:(不包括要报价内).
