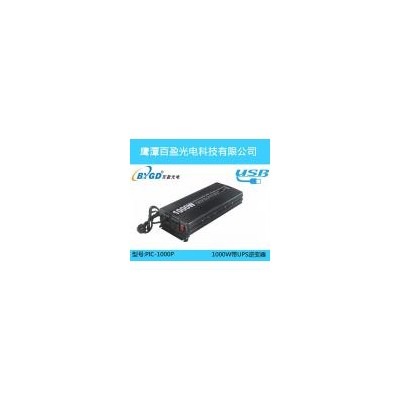

带UPS电源的逆变器(PIC-1000P)

带充电器的逆变器使用说明

1， 技术数据：

（1）逆变器方面

（2）充电器方面：

输入电压：AC 220-240V / 50Hz

工作电压：AC 200-250V

低压保护：无

过压保护：无

MAX充电电流：15A,

2，产品使用指示

在以下指示下使用：

（1）逆变器模型

请只连接两个随机提供电缆红、黑接线端子,也电缆连接的另一方面正极、负极的两极电池拧紧然后开启使用。

（2）充电器方面：

请只连接两个随机提供电缆红、黑接线端子因此,也电缆连接的另一方面正极、负极的两极电池,拧紧紧密。然后把插头电缆到AC输入插座,另一侧到家用电源插座,这将向电池充电。一旦充饱电后将停止自动。

（3）ups模型：

请只连接电缆的两个随机提供的红色、黑色接线端子。也连接另一方正极和负极的两极电池螺杆下来紧密。然后把插头电缆到AC输入插座,另一侧到家用电源套接字,***后开关应用。当输入家用电源,这将停止自动、交流输出插座电压等于家用电源电压、充电电池的自动装置，同时,为了保证备用电源正常工作。它停止自动经过了充分的充电;当家庭断电它将切换到电池电源供应,转化为电压通过这个逆变器是家居、输出电压从交流输出电压几乎等于家庭,可供应电力电子装置同样。

4，警告:

(1)。请使用我们的随机提供的输入电缆(红色、黑色各2,红黑色的正面,消极的。

(2)。1个单位使用12 V电压电池作为输入功率。

(3)。直流输入电缆不该将反转,否则创造短路,损坏内部融合。

(4)。连接所有四个直流输入电缆接线端子单位的工作的时候。

(5)。每个交流输出插座电压也不应超过1000 W。当使用许多电子设备,请其插入其他剩下的交流输出插座。

(6。交流输出插座防止短路

(7)。请不要家用电源插头到交流输出接口,否则损坏逆变器。

(8)。保持通风使用的时候,底部排风器不应阻止，否则导致过热保护。

(9)。连接电缆以及电池和逆变器之间使用时,然后打开交流输入功率,以防由于电池夹接触不良导致断开

工作状态描述:

（1）      LED灯亮：逆变器模式

（2）      登亮：低压、过压，过载，过热显示

（3）      充电器灯亮：充电模式和usp模式

4数据描述：
