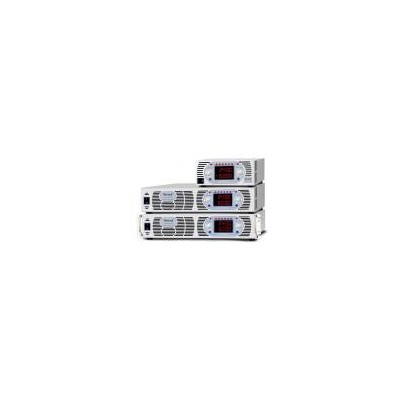

产品介绍： | ||
RD系列数字直流稳压稳流电源内部采用IGBT模块调整模式，具体高效能、高精度、高稳定性等特性，主要应用于科研单位、实验室和电子产线等需要高效电源测试时使用。属高频开关电源，可调直流稳压电源，大功率直流稳压电源，直流可调稳压电源，直流电源供应器，大功率直流电源。 目前国内已有众多直流电机、直流控制器、电容器、继电器、电阻器等生产企业使用RD系列直流稳压稳流电源用于产品测试和老化，另外众多科研单位、军工电子研究所、航空电器、有色金属等单位，使用此电源进行高精度电源供应下的科研工作，广受赞誉。 | ||
性能特点： | ||
1、输出显示：输出电压电流LED显示 2、采用19英寸标准化尺寸，可组合放置于各种工作台面及机架； 3、体积小、重量轻、节能高效 4、恒压恒流：输出恒压恒流自动切换，电压电流值连续线性调节； 5、保护功能：过压保护、过流保护、过温保护、欠压保护、过载保护； 6、短路特性：本机工作状态下长时间短路； 7、外接补偿：本机可选外接补偿，可降低因输出回路较长等造成的压降； | 600W/3000W | |
8、过压保护值：输出过压佑护值可调，保护后切断输出并锁定，重新开机恢复； 9、通信功能：可选特殊数据接口，与其他设备数据连接控制，或与PLC连接。（选配） 10、外控功能：可选0-5V或4-20mA信号控制电源的输出电压和电流；（选配） 11、定时功能：可选定时开关机功能；（选配） | ||
| ||
产品区别： 1、改进型电子电路，优化安全性能，保护更齐全； 2、管道式散热通道，有效降低温长，性能更稳定； 3、优化整流滤波技术，有效降低纹波系数，减少高频冲击； 4、优化信号传输技术，有效提高电源精度。 5、提供优化于线性电源和硅整流电源的高效率，产品更加节能高效 | ||
使用场合： 1、电机类：电动车电机、电动车控制器、直流马达测试老化等 2、电具类：LED测试及老化、节能灯泡测试及老化、灯具测试、钨丝气化等 3、汽车类：汽车电子、大功率直流电机、汽车电机控制器、车用灯光、点烟器、汽车影音测试及老化等 4、电子器件类：电容器、电阻、继电器、晶体管、传感器等 5、显示器类：显示屏、液器屏、触摸屏、车载DVD、手机显示器等 6、电化学类：电解、电镀、阳极氧化、有色金属研究等 7、其他需要直流电源供应的产品测试及研发，如磁控管等。。。 8、备选功能：(选配) 1、外控功能：可选0-5V或4-20mA信号控制电源的输出电压和电流； 2、定时功能：可选定时开关机功能； 3、通信功能：可选数据接口，与计算机连接控制，或与PLC连接。 | ||
600W：机型A：尺寸：210*90*350mm(W*H*D) | ||
主要技术参数： | ||
交流输入 | 10KW以下单相220V±10% | |
直流输出 | 电压0- 额定值 V可调 电流0- 额定值 A可调 | |
稳压精度 | 源效应：≤0.2%有效值 （输入电源电压变化±10%时引起的输出电压的变化率） | |
时漂：≤0.3%有效值 （电源连续工作时间大于8个小时引起的输出电压的变化率） | ||
温漂：≤0.03%有效值/℃ （环境温度范围内由环境温度变化引起的输出电压的变化率） | ||
负载效应：≤0.3%有效值 （电源输出电流从零至额定值变化时引起的输出电压变化率） | ||
稳流精度 | 源效应：≤0.2%有效值 （输入电源电压变化±10%时引起的输出电压的变化率） | |
时漂：≤0.8%有效值 （电源连续工作时间大于8个小时引起的输出电压的变化率） | ||
温漂：≤0.03%有效值/℃ （环境温度范围内由环境温度变化引起的输出电压的变化率） | ||
负载效应：≤0.3%有效值 （电源输出电流从零至额定值变化时引起的输出电压变化率） | ||
输出纹波 | 稳压状态：≤0.3%+10mV（rms）（有效值） | |
稳流状态：≤0.5%+10mA（rms）（有效值） | ||
输出显示 | 4位半数字表 精度 ：±1% +1个字 | |
显示格式 00.00V-19.99V；000.0V-199.9V；0000V-1999V； | ||
电压电流设定 | 电位器（十圈） | |
过压保护 | 内置O.V.P保护，保护值为额定值+5%，保护后关闭输出，重新开机解锁 | |
过流保护 | 过载、短路、定电流输出 | |
温度保护 | 内置O.T.P保护，保护值为85℃±5%（散热器温度），保护后关闭输出 | |
输出极性 | 输出正(＋)、负(－)可以任意接地 | |
散热方式 | 强制风冷 | |
操作环境 | 室内使用设计，温度： 0℃～40℃；湿度：10％～85％ RH | |
储存环境 | 温度：-20℃～70℃；湿度：10％～90％ RH | |
产品型号：（更多功率或要求，请电话联系工程师专业定做） | ||||||
输出电压 | 型号规格 | 0-30V系列（均可调） | 外观 | 型号规格 | 0-50V系列（均可调） | 外观 |
0-10A | RD-3010 | 0-30V 0-10A 可调 | A | RD-5010 | 0-50V 0-10A 可调 | A |
0-20A | RD-3020 | 0-30V 0-20A 可调 | A | RD-5020 | 0-50V 0-20A 可调 | A |
0-30A | RD-3030 | 0-30V 0-30A 可调 | A |
|
|
|
输出电压 | 型号规格 | 0-60V系列（均可调） | 外观 | 型号规格 | 0-100V系列（均可调） | 外观 |
0-5A | RD-605 | 0-60V 0-5A 可调 | A | RD-1005 | 0-100V 0-5A 可调 | A |
0-10A | RD-6010 | 0-60V 0-10A 可调 | A | RD-10010 | 0-100V 0-10A 可调 | A |
输出电压 | 型号规格 | 0-150V系列（均可调） | 外观 | 型号规格 | 0-200V系列（均可调） | 外观 |
0-3A | RD-1503 | 0-150V 0-3A 可调 | A | RD-2003 | 0-200V 0-3A 可调 | A |
0-5A | RD-1505 | 0-150V 0-5A 可调 | A | RD-2005 | 0-200V 0-5A 可调 | A |
输出电压 | 型号规格 | 0-300V系列（均可调） | 外观 |
|
|
|
0-2A | RD-3002 | 0-300V 0-2A 可调 | A |
|
|
|
0-3A | RD-3003 | 0-300V 0-3A 可调 | A |
| ||
