变频电源是将市电中的交流电经过AC→DC→AC变换, 输出为纯净的正弦波，输出频率和电压 一定范围内可调。它有别于用于电机调速用的变频调速控制器，也有别于普通交流稳压电源。理想的交流电源的特点是频率稳定、电压稳定、内阻等于零、电压波形为纯正弦波（无失真）。变频电源十分接近于理想交流电源，因此，先进发达国家越来越多地将变频电源用作标准供电电源，以便为用电器提供***优良的供电环境，便于客观考核用电器的技术性能。 变频电源主要有二大种类：线性放大型和SPWM开关型。

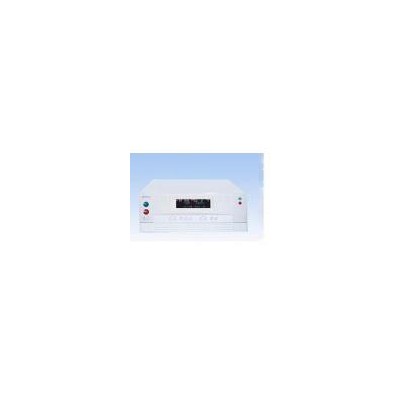

AN97001变频电源技术参数：
■符合《GB/T7260和《SJ/T10541》技术要求；
■采用高频脉宽调制技术和IGBT驱动，提供稳定的正弦波供电，模拟各国电网状况，净化电源；
■采用了抗冲击专利技术，适用于各种冲击性负载以及阻性、容性、感性、混合型负载。
■自动恒流技术，短路情况下亦可维持超过5s不损坏不保护。
■电压、频率在线可调，支持PC机的远程通讯控制。
■具有过流、过功率、过热及异常状况保护，声光报警等特点；
■六个快捷组，具有记忆电压、频率、电压上浮下浮值。
■采用高端清晰VFD/LED显示，高密度叠层式结构，体积小。
■ 20KW及以上有线压补偿功能，补偿线路阻抗损耗的压降。
| 技术参数： |
| 型 号 | AN97001 |
| 输出电压 | (低档)1~150V，(高档)151~300V，110/220V面板快捷转换 |
| 电压稳定度 | <1% |
| 输出频率 | 45-65Hz连续可调、100Hz、120Hz、200Hz、240Hz、400Hz |
| 频率稳定度 | <0.1% |
| 效 率 | ＞70% |
| 波形失真度 | ＜1.5% |
| 通讯接口（选配） | RS-232或RS-485 |
| 输出方式 | 单相输入，单相输出，正弦波输出 |
| 显示方式 | VFD |
| 输出容量 | 1kVA |
| 输出电流 | 110V:9.2A 220V:4.6A |
| 外形尺寸W×H×D(mm) | 480×200×500 |
变频电源注意事项：
1、高压试验请注意安全，严格按照高压试验的规范来操作。检查/修改试验接线时，请先关闭本系统，并切断电源。
2、本系统支持的***高电压为800Kv，实际能够升到的高压由激励变压器决定，请根据试验电压调换合适的激励变压器。
3、如果开机后发现变压器发出非正常声音，请立即关闭本系统并切断电源，检查变压器接线是否正确。
4、正常“停机”采用逐步降压停机的方式，保护停机直接快速停机，遇到紧急情况可以直接断开空开直接关机。
5、如果自动扫频失败，请检查接线或重设扫频范围。
6、本系统试验电压为峰值采样（国标要求），如果系统显示的高压跟万用表显示的高压差别大，请检查“试验参数”中的“分压变比” 是否正确填写。
