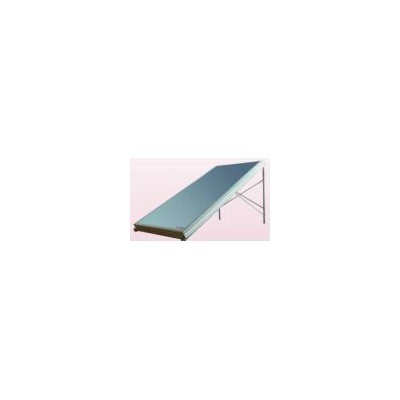

平板式集热器

型号

80-PF-2.0/TL

型号

80-PF-2.0/TL

尺寸（W*L*H）

2000*1000*80

膜层发射率

≤4%±2%

板面面积 ㎡

2

翼片材料及厚度

铝，σ=0.2mm 紫铜T2σ=0.12mm

有效采光面积 ㎡

1.8

主管材料、尺寸及数量

T2紫铜，22*0.6*1060mm，2根

***高瞬时效率 η%

79.8

支管材料、尺寸及数量

T2紫铜，10*0.5mm，7根

热损系数a1 w/m2k

3.65

玻璃盖板材质及厚度

4MM超白布纹钢化玻璃/3.2低铁钢化布纹玻璃

热损系数a2 w/m2k2

0.0065

盖板板面尺寸  mm

1988*988

容量 L

2.22

盖板透光率

87%~91%

工作压力 MPA

0.6

边框材料及厚度

铝合金，σ=1.0mm

工作温度 ℃

-35~150

边框颜色及高度

银白/黑，h=80mm

重量 Kg

33

保温材料

岩棉

板芯类型

超声波焊接，板芯全铜

保温层厚度 mm

50

吸热膜层

氮氧化钛（蓝钛）

背板材料及厚度

0.3mm镀锌板

膜层吸收率

≥97%±2%

密封材料

硅橡胶弹性密封，抗老化，不漏水
