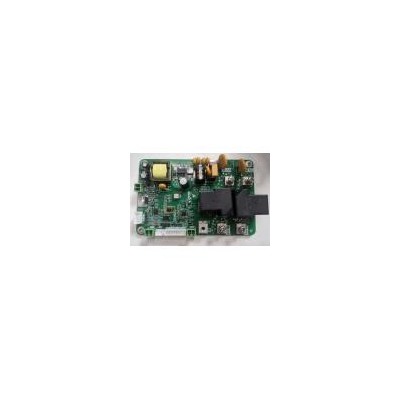

3.5/7KW交流便携式充电桩控制板介绍：
交流便携式充电桩控制板单元为我司针对简易式单***交流充电盒研发的控制器， 工作电压为 AC220V±20%。主控板集成刷卡充电、1 路开入、1 路 12V DC 备用 输出、1 路 PWM 输出、板载交流接触器、LED 控制、防雷、测温等功能。使用 该款产品，建议在盒体内部或交流进线配电箱侧，接入一个带漏保的空开，以 确保产品与使用者的安全。
产品功能：
1) 板载交流接触器、12V 辅助电源、LED 控制器、漏电保护（选配）、防雷、 过流保护等功能，真正实现交流桩一体化；
2) 可接 1 把充电***，实现充电***的检测及控制功能；
3) 通过产生产生不同的 PWM 占空比信号来完成与车的充电交互，给出相应动 作，采集运行数据，异常状态下自动停机；支持 6.6kW、3.5kW 两种模式；
4) 支持插***自动充电；
5) 支持按键启停式充电；
6) 支持刷卡充电；
7) 具备指示灯显示功能，区分当前充电桩状态。
8）该款产品应用的充电盒，如使用刷卡启停充电模式，充电过程如需停止，必 须先刷卡停止，然后再拔***。不可先拔***，再刷卡停止。
产品特点：
1) 集成性高、体积小：易充式交流充电盒控制单元集开入、PWM 控制、交 流接触器、防雷，大大减少了所占盒体空间；
2) 电磁兼容性高：EMC 稳定性高，可达 4 级电磁兼容；
3) 兼容性强：支持 6.6kW、3.5kW 功率切换；
4) 降低充电桩厂家成本：因集成性高，无需外接开入开出、数据采集、漏保、 空开、防雷等模块，使其成本相对其它充电设备而言大大降低；
5) 选择多样化：充电方式可按键启停充电、即插即充；点灯方式可使用自 带三色灯、外接灯带；
6) 刷卡身份识别：支持刷卡充电功能，外接配套读卡器，具备管理员卡和 用户卡功能，使得身份识别更便捷安全。
